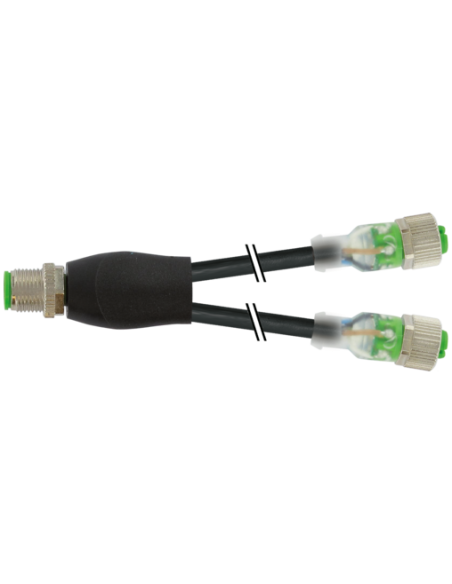

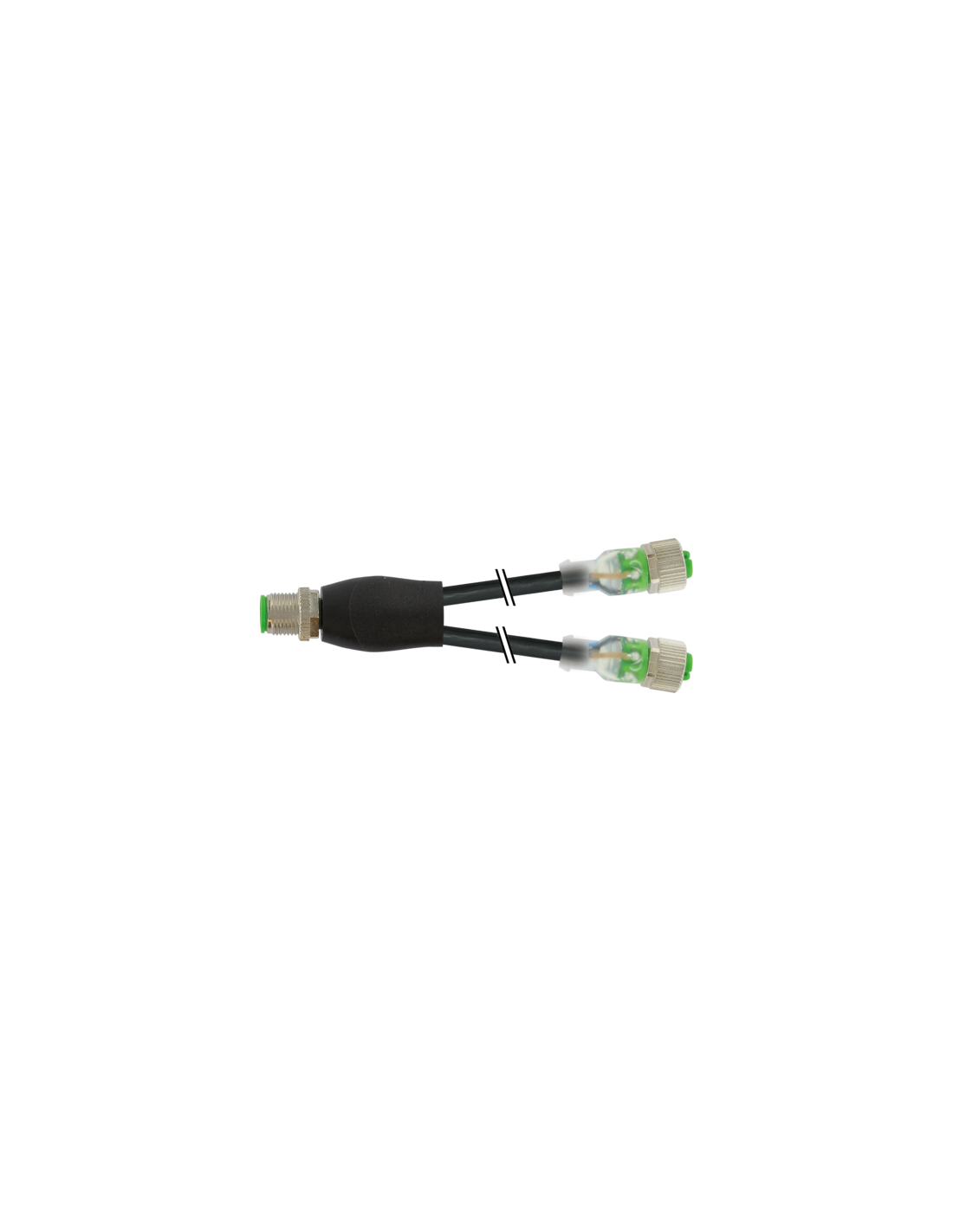

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Kodowanie A
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński 0° LED 7000-40771-6330150 – uniwersalne rozwiązanie dla automatyki przemysłowej
Rozdzielacz Y M12 / M12 żeński o kodzie 7000-40771-6330150 to wysokiej jakości komponent stworzony z myślą o nowoczesnych aplikacjach przemysłowych oraz automatyce maszynowej. Łącznik wykorzystujący 4- i 3-pinowe złącza M12 z kodowaniem A doskonale sprawdzi się w środowiskach wymagających niezawodnego połączenia sygnałowego i zasilającego.
Zastosowanie rozdzielacza Y M12 w instalacjach przemysłowych
Produkt jest rekomendowany do połączeń czujników, siłowników, modułów wejść/wyjść, a także do integracji w przemysłowych liniach produkcyjnych, instalacjach automatyki oraz rozdzielniach sterowniczych. Dzięki zastosowaniu diody LED (zielonej i żółtej) sygnalizującej stan połączenia, rozdzielacz znacząco ułatwia monitoring i diagnostykę pracy urządzeń.
- Łatwa i szybka instalacja – złącza w standardzie M12 umożliwiają bezpieczne, niezawodne i wygodne połączenia w ograniczonych przestrzeniach.
- Wytrzymałość przemysłowa – obudowa wykonana z trwałego tworzywa PUR oraz elementy metalowe pokryte niklem gwarantują długą żywotność i odporność na warunki przemysłowe.
- Wysoka odporność – stopień ochrony IP65/IP67 zapewnia ochronę przed pyłem, wodą oraz olejami.
- Szybka identyfikacja błędów – czytelne wskaźniki LED pozwalają na bieżąco monitorować stan sygnału.
- Bezpieczeństwo użytkowania – zabezpieczenie przeciwwstrząsowe i solidna blokada gwintowana M12 x 1 zapewniają trwałość połączenia nawet w trudnych warunkach drgań i wibracji.
Typowe zastosowania rozdzielacza M12 w przemyśle
- Połączenie wielu czujników lub siłowników do jednego wejścia centrali, sterownika PLC lub rozdzielni.
- Integracja maszyn produkcyjnych z instalacjami automatyki oraz robotyki przemysłowej.
- Rozbudowa i modernizacja istniejących linii produkcyjnych, wymagających niezawodnych i odpornych rozgałęzień sygnałowych.
- Zastosowania, w których wymagane jest szybkie rozłączanie i podłączanie urządzeń w warunkach przemysłowych.
Budowa i najważniejsze cechy techniczne
Rozdzielacz Y M12 wyposażony jest w:
- Długość kabla: 1,5 m – umożliwia swobodną instalację w rozdzielniach oraz na liniach produkcyjnych.
- Materiał obudowy: PUR – odporny na agresywne środki chemiczne i oleje; zalecana konsultacja w przypadku zastosowań w środowiskach o podwyższonej agresywności chemicznej.
- Czytelne oznaczenia pinów i kodowanie A, zgodne z normą DIN EN 61076-2-101.
- Złącza M12 x 1 – standard w automatyce przemysłowej, kompatybilny z większością dostępnych na rynku urządzeń.
- Prąd znamionowy styku do 4 A oraz napięcie robocze 18–30 V DC.
- Odporność mechaniczna płaszcza kabla, dużą odporność na wielokrotne zgięcia i skręty bez uszkodzenia osłony lub przewodów.
Model 7000-40771-6330150 to sprawdzone rozwiązanie dla profesjonalistów poszukujących niezawodnych komponentów do rozbudowy i integracji infrastruktury automatyki przemysłowej. Jego uniwersalność, solidność wykonania oraz kompatybilność sprawiają, że wybierany jest w projektach zarówno nowych, jak i modernizowanych linii produkcyjnych.
Parametry użytkowe i trwałość mechaniczna
- Temperatura pracy: od -25°C do 85°C (kabel: aż do -40°C do 90°C w trybie stałym)
- Kabel odporny na płomień, promieniowanie UV oraz większość środków chemicznych stosowanych w przemyśle
- Wytrzymałość na zginanie: do 10 milionów cykli
- Łatwa identyfikacja przewodów dzięki kolorowym izolacjom (czarny, niebieski, brązowy)
Rozdzielacz Y M12 / M12 żeński LED to optymalne połączenie niezawodności, trwałości i prostoty serwisowania w zaawansowanych systemach automatyki.
