Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

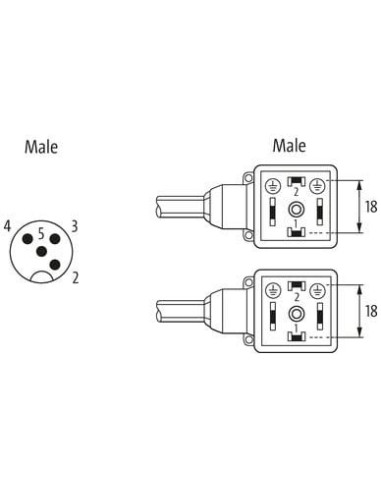

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 2,2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

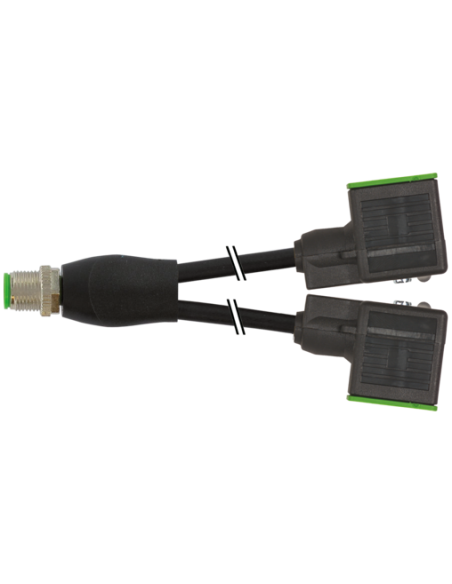

Rozdzielacz Y M12 MSUD format A 18 mm – Przemysłowy rozdzielacz sygnałów
Rozdzielacz Y M12 / zatyczka do usuwania MSUD format A 18 mm (kod produktu: 7000-42401-6260220) to specjalistyczne rozwiązanie przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej. Złącze w standardzie M12 oraz wtyk MSUD umożliwiają szybkie i pewne podłączenie urządzeń pneumatycznych, elektrozaworów oraz innych komponentów systemów sterowania.
Najważniejsze cechy i zalety rozdzielacza Y M12 MSUD
- Konstrukcja odporna na warunki przemysłowe – Obudowa wykonana z tworzywa sztucznego o wysokiej odporności chemicznej oraz na oleje, co gwarantuje długą żywotność nawet w wymagających aplikacjach.
- Bezpieczeństwo i niezawodność – Stopień ochrony IP67 zapewnia szczelność oraz odporność na pył i wilgoć, umożliwiając montaż w trudnych warunkach środowiskowych.
- Wysoka wydajność – Prąd roboczy na styk wynoszący do 4 A oraz napięcia pracy do 30 V DC pozwalają na zasilanie szerokiego zakresu urządzeń.
- Sygnalizacja LED – Wbudowana dioda LED (żółta) umożliwia natychmiastową diagnostykę poprawności działania oraz stanu pracy (diagnostyka podejść zaworowych).
- Bezpieczny i prosty montaż – Połączenie typu „włożone, przykręcone” zapewnia pewność zamocowania oraz łatwość integracji z istniejącymi instalacjami.
Zastosowanie rozdzielacza Y M12 MSUD w automatyce
Rozdzielacz Y M12 MSUD znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne rozdzielanie sygnałów oraz zasilania do dwóch oddzielnych punktów, np. w:
- systemach sterowania siłownikami pneumatycznymi,
- instalacjach maszyn pakujących,
- automatyce przemysłowej oraz robotyce,
- układach zaworów elektromagnetycznych,
- panelach rozdzielczych oraz szafach sterowniczych.
Standardowa długość kabla wynosi 2,2 m, a możliwość zamówienia innych długości pozwala na elastyczność podczas projektowania systemów.
Budowa i kompatybilność złącz MSUD format A 18 mm
Złącza w formacie MSUD typ A (18 mm) z kodowaniem A gwarantują wysoką uniwersalność oraz kompatybilność z szeroką gamą urządzeń dostępnych na rynku automatyki. 4-pinowe złącza pozwalają na sprawne przesyłanie sygnałów i energii, co jest szczególnie istotne w aplikacjach wymagających wysokiej niezawodności.
Trwałość i parametry mechaniczne
Użycie materiałów takich jak PUR oraz PBT gwarantuje odporność na uszkodzenia mechaniczne oraz środki chemiczne. Kabel charakteryzuje się dużą elastycznością, odpornością na załamania oraz szerokim zakresem temperatur roboczych od -25°C do 85°C, co sprawia, że sprawdzi się w najbardziej wymagających środowiskach przemysłowych.
Możliwości wykorzystania i bezpieczeństwo
- Bezołowiowe, bezsilikonowe, bez kadmu – spełnia najnowsze normy bezpieczeństwa oraz ochrony środowiska.
- Odporność na oleje, chemikalia i benzynę pozwala na montaż nawet w trudnych warunkach przemysłowych.
- Certyfikaty – potwierdzona jakość zgodna z międzynarodowymi normami (np. cURus, DIN EN 61076-2-101).
Rozdzielacz Y M12 / zatyczka do usuwania MSUD format A 18 mm to optymalny wybór dla osób poszukujących solidnych, niezawodnych i uniwersalnych rozwiązań z zakresu połączeń elektrycznych w nowoczesnych systemach automatyki i sterowania.
