Rozdzielacz Y
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Męski prosty
12...24 V AC/DC
4-piny
kompatybilny z Deutsch DT06-4S

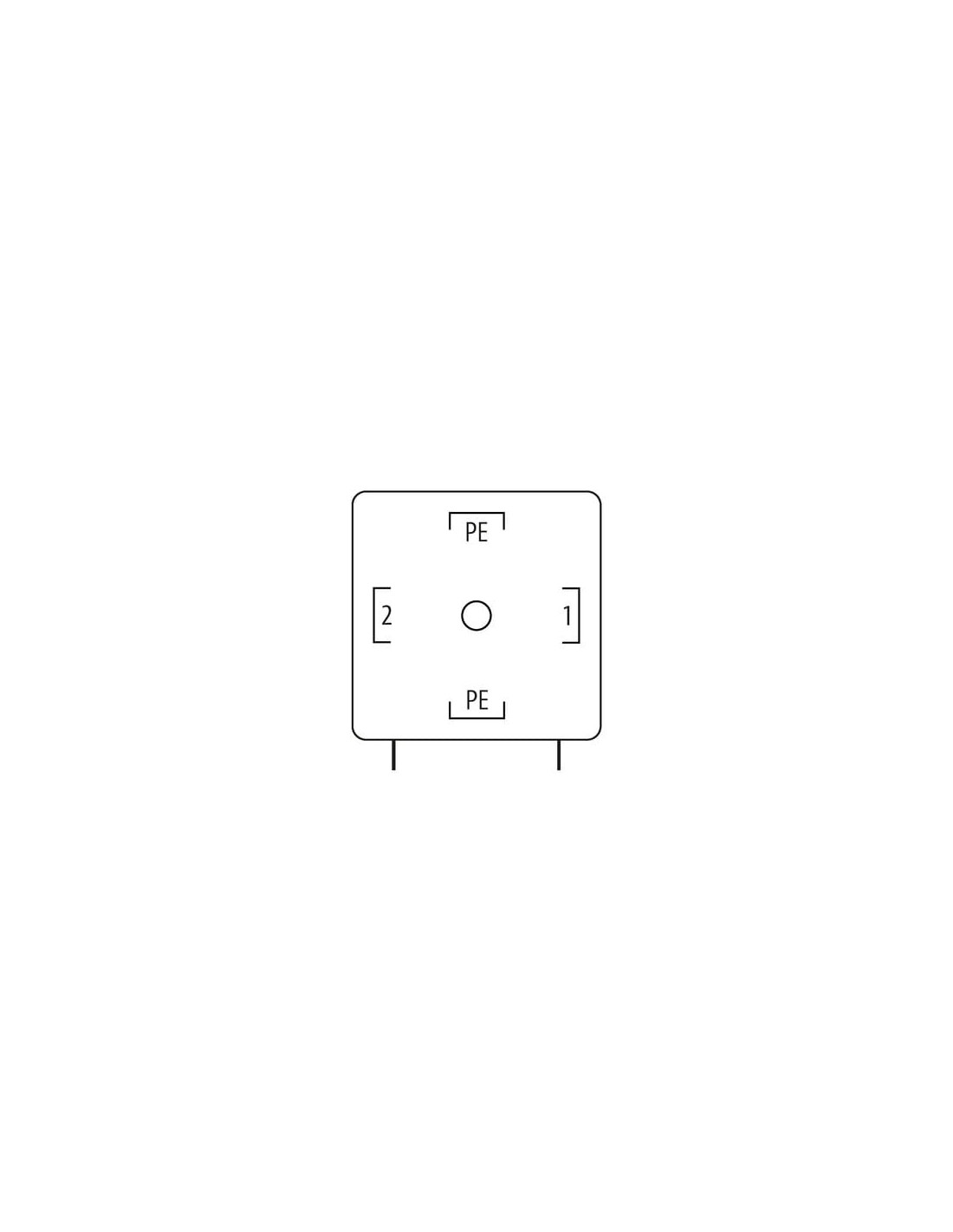

MSUD A

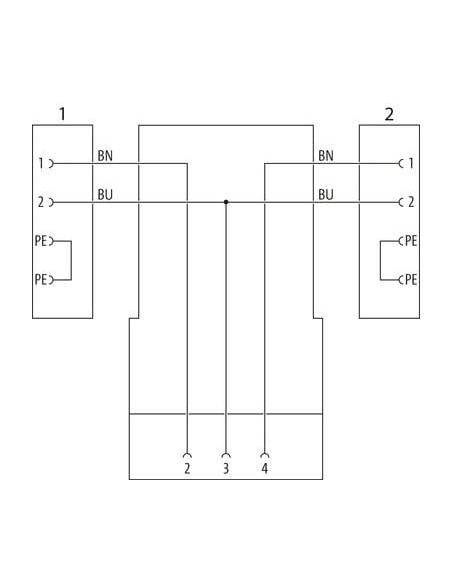

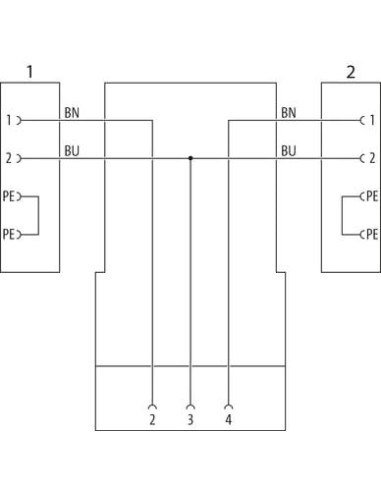

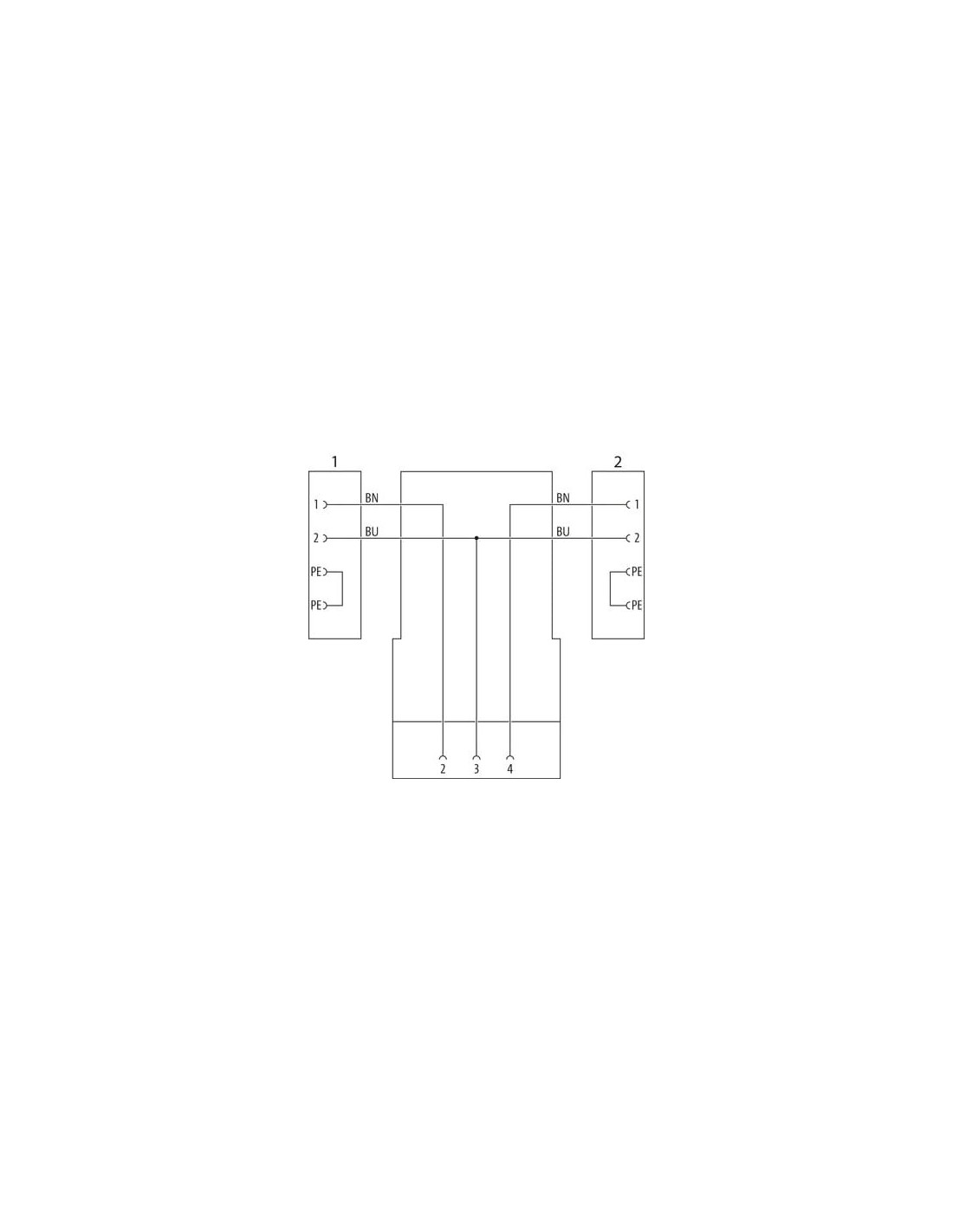

PE zmostkowany
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-4S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | MSUD A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Strona 3
| Family construction form | MSUD A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 x 31 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
| Material screw connection | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Korek zaworowy MDCY06-4s / 2x korek zaworowy A-18mm Xtreme – Rozdzielacz Y do zastosowań przemysłowych

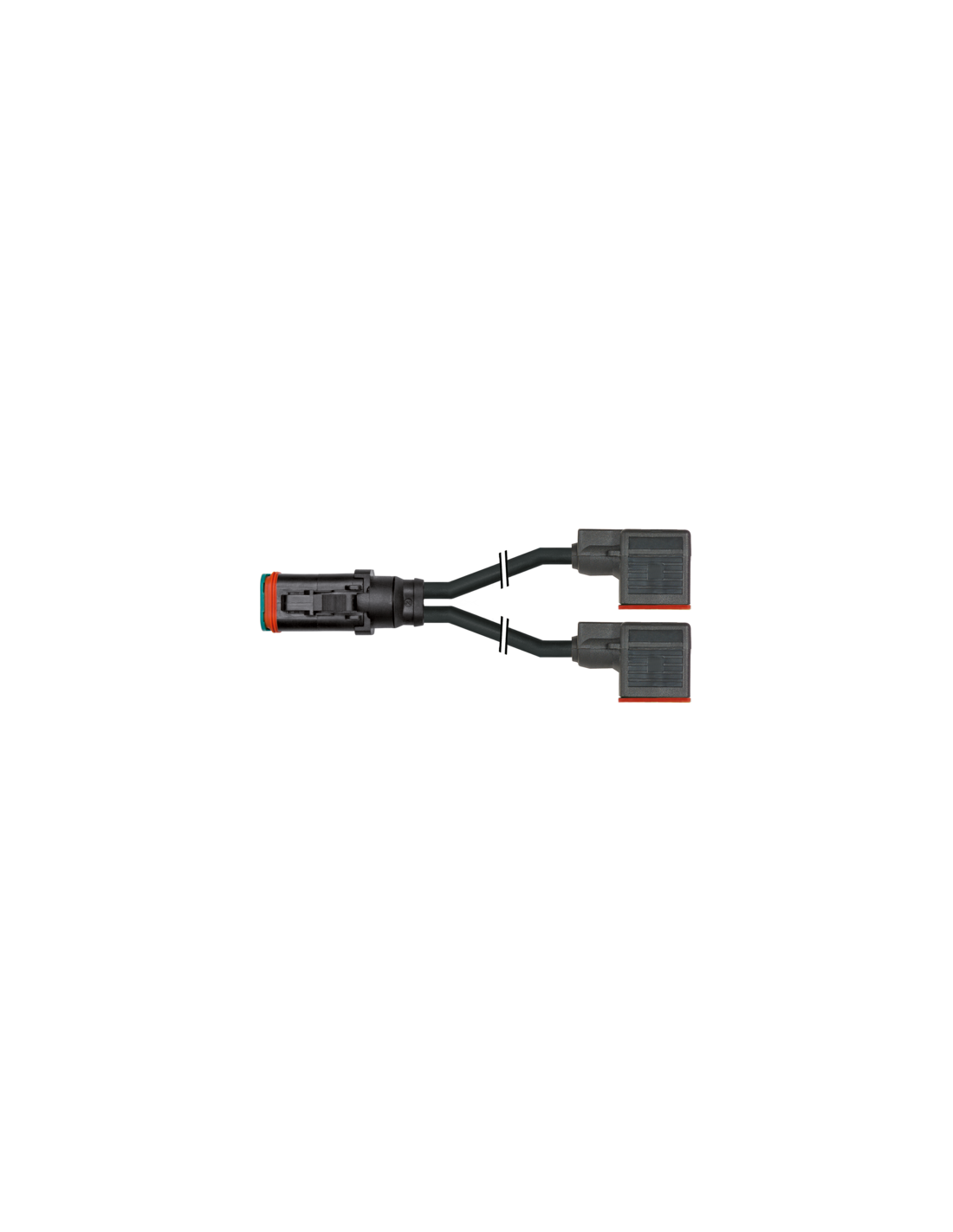

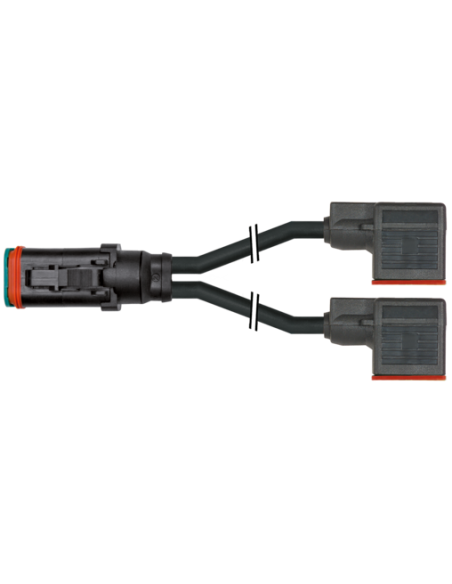

Korek zaworowy MDCY06-4s / 2x korek zaworowy A-18mm Xtreme to wysokiej jakości rozdzielacz typu Y, zaprojektowany z myślą o niezawodnym łączeniu elementów pneumatycznych i elektrycznych w trudnych warunkach przemysłowych. Kod produktu: 7072-77534-7540500.
Zaawansowana technologia łączeniowa i trwałość
Rozdzielacz Y umożliwia łatwe połączenie dwóch zaworów elektromagnetycznych z jednym złączem, przy zachowaniu wysokiej szczelności oraz odporności na niekorzystne warunki środowiskowe. Obudowa została wykonana z trwałego tworzywa sztucznego, odpornego na działanie olejów oraz agresywnych mediów, co sprawia, że to rozwiązanie jest idealne zarówno dla branży produkcyjnej, jak i automatyki przemysłowej.
- Stopień ochrony IP65, IP66K, IP68 według EN IEC 60529 gwarantuje niezawodność nawet w wymagających warunkach eksploatacji.
- Odporność chemiczna i olejoodporność pozwala na długotrwałą pracę w otoczeniach o podwyższonym ryzyku kontaktu z agresywnymi substancjami.
- Wysoka wytrzymałość mechaniczna dzięki zastosowaniu stali nierdzewnej V4A w elementach połączeniowych oraz silikonowych uszczelek.
- Zakres pracy w temperaturach od -25°C do 85°C dla złącza oraz od -40°C do 90°C dla przewodu przy ciągłej pracy.
Elastyczność montażu i szeroki zakres zastosowań
Rozdzielacz wyposażony jest w przewód o długości 5 metrów, a rodzaj oraz długość kabla mogą być dostosowane do indywidualnych potrzeb instalacji. Zastosowanie prostego, męskiego złącza kompatybilnego z Deutsch DT06-4S oraz formatu MSUD A umożliwia łatwą integrację z istniejącymi systemami automatyki.
- Łatwy montaż dzięki zatrzaskowej blokadzie i gwintowi M3 x 31.
- Brak diody LED stanu – przeznaczone do systemów, gdzie nie jest wymagane wizualne potwierdzenie zasilania.
- Możliwość zastosowania w przemyśle spożywczym, maszynowym, automatyce oraz systemach pojazdowych.
Możliwości wykorzystania i typowe aplikacje
Korek zaworowy Xtreme znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie elektrozaworów w trudnych warunkach środowiskowych. Sprawdzi się m.in. w:
- Systemach rozdziału pneumatyków i hydrauliki siłowej
- Aplikacjach automotive oraz pojazdach specjalnych
- Automatycznych liniach produkcyjnych
- Instalacjach przemysłowych, gdzie liczy się odporność na drgania, wibracje oraz ekstremalne warunki atmosferyczne
- Połączeniach sensorów oraz siłowników w maszynach przemysłowych
Korzyści i zalety rozwiązania Xtreme
Wytrzymałość, wielofunkcyjność oraz niezawodność gwarantują długą żywotność i bezpieczeństwo użytkowania. Dzięki wysokiej klasie ochrony IP, precyzyjnym złączom oraz wysokiej jakości materiałom, użytkownik zyskuje pewność bezproblemowej pracy nawet w najbardziej wymagających projektach przemysłowych.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
