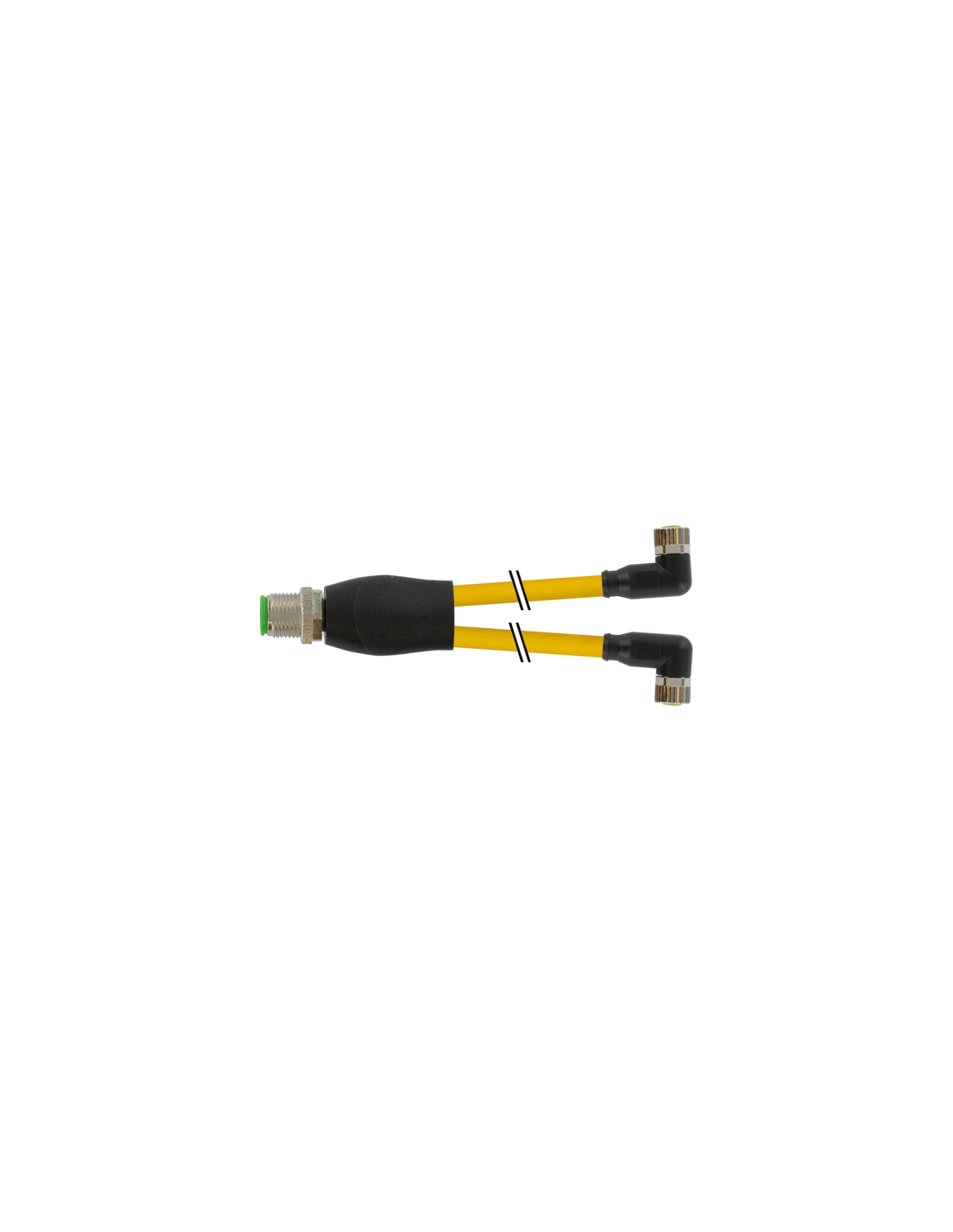

Rozdzielacz typu Y M12 – M8, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 050 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

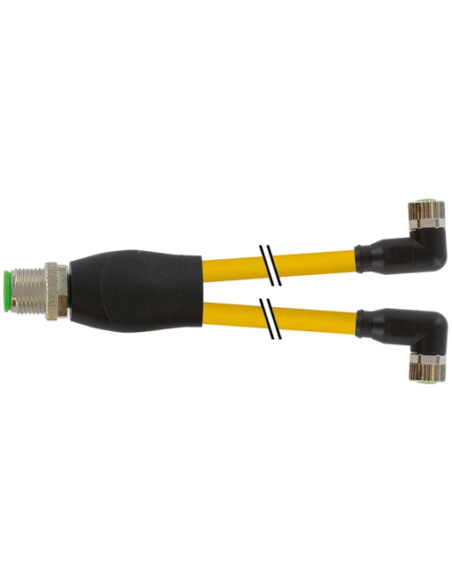

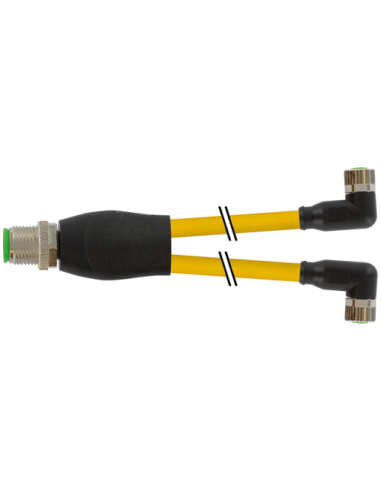

Rozdzielacz Y M12 męski / M8 żeński 90° A-kodowany – 7000-40841-0500400
Rozdzielacz Y M12 męski / M8 żeński 90° to wysokiej klasy adapter przemysłowy, stworzony do rozgałęzień sygnałowych i zasilających, wykorzystywany w aplikacjach automatyki przemysłowej, robotyki, systemach maszynowych oraz wszędzie tam, gdzie niezbędna jest niezawodność połączeń elektrycznych w trudnych warunkach.
Cechy i zalety rozdzielacza Y M12/M8
- Uniwersalne zastosowanie – adaptacja w układach sterowania, maszynach produkcyjnych, systemach automatyki, czujnikach oraz innych instalacjach przemysłowych.
- Odporna na warunki przemysłowe konstrukcja – odlew cynkowy oraz wysokiej jakości tworzywo sztuczne, odporne na chemikalia, oleje i odpryski spawalnicze.
- Podwyższony stopień ochrony – IP67, zapewniający szczelność oraz ochronę przed wilgocią, pyłem i wodą.
- Bezhalogenowy, bezołowiowy kabel PUR – zwiększona odporność na czynniki agresywne, elastyczność oraz zgodność z wymaganiami środowiskowymi.
- Wysoka jakość styków – pozłacane styki gwarantują długotrwałe, niskorezystancyjne połączenie oraz minimalizują ryzyko utleniania.
- Zabezpieczenie przeciwwstrząsowe – zapewnia stabilność i trwałość połączenia w środowiskach narażonych na drgania i mechaniczne obciążenia.
- Wyraźne oznaczenia kolorystyczne przewodów oraz kodowanie A, ułatwiające szybki i bezbłędny montaż.
Konstrukcja i budowa – szczegółowe rozwiązania techniczne
Rozdzielacz Y składa się z gniazda M12 męskiego (4 piny) oraz dwóch wtyków M8 żeńskich (3 piny) w wersji kątowej 90°, połączonych elastycznym przewodem PUR o długości 4 metrów. Konstrukcja rozdzielacza pozwala na szybkie i niezawodne rozdzielenie sygnałów lub zasilania w wielopunktowych instalacjach przemysłowych.
Kątowe wyjścia M8 umożliwiają instalację w miejscach o ograniczonej przestrzeni oraz ułatwiają prowadzenie przewodów blisko płaszczyzn lub obudów maszyn.
- Złącza zgodne z normami: DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8)
- Odporność temperaturowa: praca w zakresie od -25°C do +85°C
- Odpowiednie do peszli o średnicy wewnętrznej: M12 – 10 mm, M8 – 6,5 mm
Zastosowania rozdzielacza Y M12/M8
Rozdzielacz Y M12 męski / M8 żeński 90° jest idealnym rozwiązaniem do:
- czujników i siłowników w liniach produkcyjnych,
- rozgałęzień sygnałowych w systemach automatyki,
- instalacji na maszynach i manipulatorach,
- aplikacji wymagających ochrony przed trudnymi warunkami środowiskowymi i mechanicznymi,
- rozdzielania i łączenia obwodów kontrolnych.
Główne korzyści stosowania rozdzielacza Y M12/M8
- Znaczne uproszczenie montażu i serwisowania urządzeń automatyki.
- Redukcja liczby kabli w szafach sterowniczych.
- Możliwość szybkiej modernizacji oraz elastycznej rozbudowy istniejących instalacji.
- Wysoka trwałość i niezawodność połączenia nawet w najbardziej wymagających aplikacjach przemysłowych.
Rozdzielacz Y M12 męski / M8 żeński 90° A-kodowany to doskonały wybór dla profesjonalistów przemysłowych, którym zależy na niezawodności, bezpieczeństwie i łatwości integracji w trudnych warunkach pracy.
