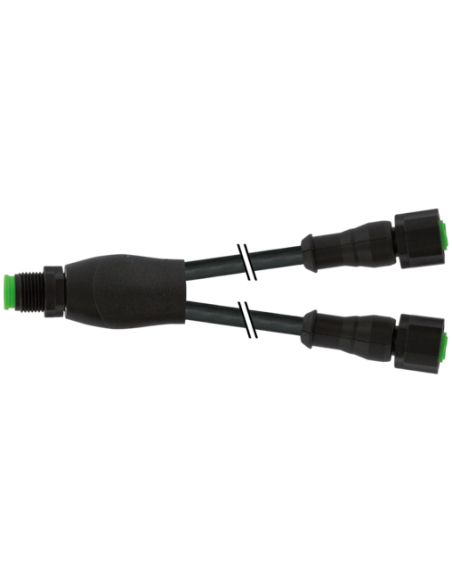

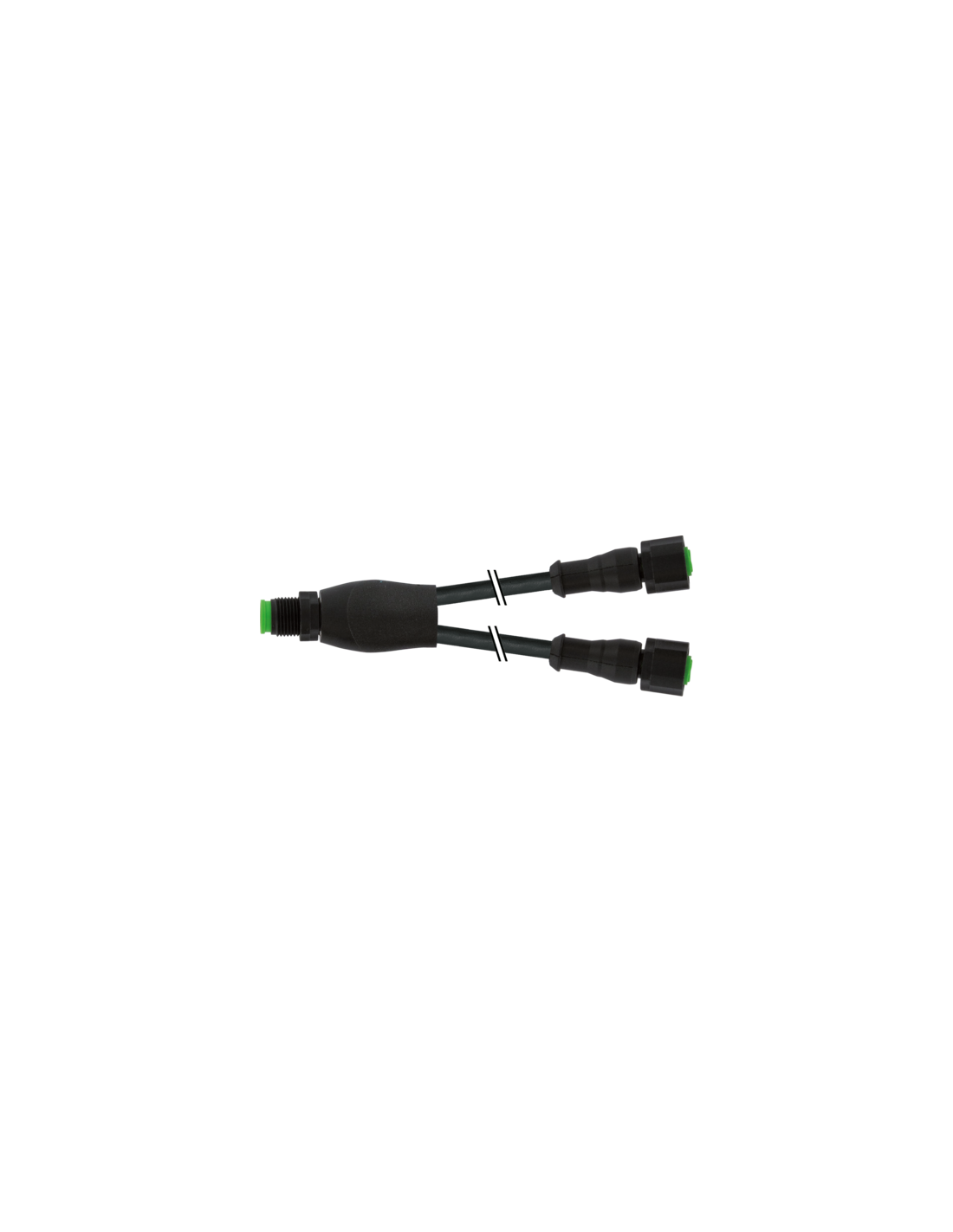

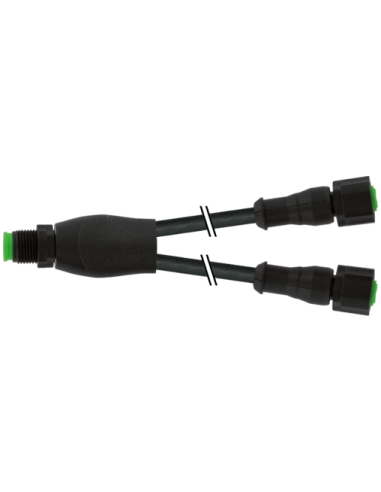

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda proste
7005 - plastikowa śruba radełkowana (M12 Lite)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 – Złącze męskie/żeńskie A-code do zastosowań przemysłowych
Rozdzielacz Y M12 męski / M12 żeński 0° A-code (kod produktu: 7005-40701-6330100) to wysokiej jakości przewód rozdzielający przeznaczony do automatyki przemysłowej, systemów czujników oraz instalacji maszyn. Produkt został zaprojektowany z myślą o szybkim i bezpiecznym rozgałęzieniu sygnałów oraz zasilania pomiędzy urządzeniami w trudnych warunkach środowiskowych.
Zastosowanie rozdzielacza Y M12 w przemyśle
Rozdzielacz Y M12 znajduje szerokie zastosowanie w instalacjach czujnikowych, systemach sterowania maszynami oraz w systemach transportowych. Jego uniwersalność pozwala na efektywne połączenie wielu urządzeń na jednym przewodzie, co upraszcza montaż i serwisowanie skomplikowanych systemów automatyki.
- Automatyka przemysłowa – optymalizacja połączeń czujników i siłowników
- Linie produkcyjne – sprawne rozgałęzienie sygnałów w rozdzielni
- Maszyny pakujące i transportowe – szybka rozbudowa systemów okablowania
M12 Lite – trwałość i bezpieczeństwo połączenia
Obudowa z odpornego tworzywa PUR zapewnia wysoką odporność chemiczną i na działanie olejów, co czyni rozdzielacz idealnym wyborem do pracy w środowiskach przemysłowych. Wysoki stopień ochrony IP66K i IP67 gwarantuje bezpieczeństwo pracy nawet w warunkach podwyższonej wilgotności, zapylenia czy bezpośredniego kontaktu z wodą.
Kluczowe zalety rozdzielacza Y M12
- Bezpieczna transmisja sygnałów i zasilania – 4-pinowa konstrukcja o maksymalnym napięciu roboczym do 250 V AC/DC
- Wysoka odporność na środki chemiczne i oleje – idealny do pracy w trudnych warunkach
- Ochrona przed pyłem i wodą – stopień ochrony IP66K / IP67
- Solidna budowa – mechaniczna blokada z PA zabezpiecza przed rozłączeniem pod wpływem drgań
- Elastyczność montażu – przewód o długości 1 metra, możliwość zamawiania innych długości na życzenie
Budowa i schemat połączeń
Rozdzielacz Y posiada z jednej strony złącze M12 męskie (A-code, 4-piny), a z drugiej dwa złącza M12 żeńskie. Proste końcówki oraz ergonomiczna obudowa umożliwiają montaż nawet w ograniczonej przestrzeni.
Typowa topologia okablowania umożliwia równoległe podłączenie dwóch urządzeń za pomocą jednego kabla.
Typowe cechy kabla
- Płaszcz PUR, bezhalogenowy, bezsilikonowy, bezołowiowy
- Obciążalność prądowa do 6 A
- Odporny na UV, ścieranie, płomienie i oleje
- Skrętka miedziana klasy 6 – przewodność i trwałość przewodów
- Promień zgięcia (stały/ruchomy) – umożliwia dynamiczne i elastyczne prowadzenie kabla
Wytrzymałość i długowieczność w codziennym użytkowaniu
Rozdzielacz Y M12 jest przystosowany do pracy w szerokim zakresie temperatur roboczych i gwarantuje wysoką niezawodność przez długi czas użytkowania, nawet w intensywnie eksploatowanych liniach automatyki i robotyki.
To rozwiązanie dedykowane jest dla użytkowników oczekujących najwyższej jakości, trwałości oraz bezpieczeństwa transmisji sygnałów i zasilania w przemysłowych systemach automatyki.
