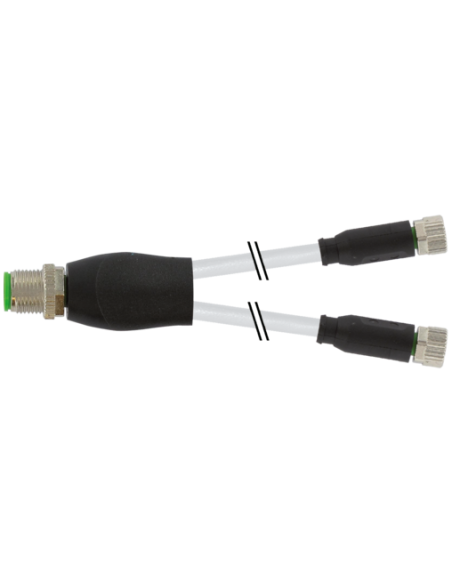

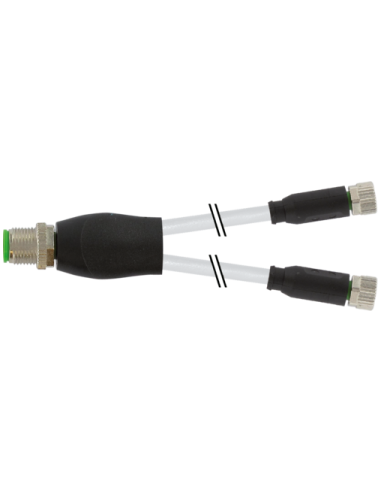

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12/M8 żeński prosty 7999-40821-2330030 – profesjonalne rozwiązanie do automatyki
Rozdzielacz Y M12/M8 żeński prosty to wysokiej jakości element przeznaczony do łączenia i rozdzielania sygnałów w instalacjach automatyki przemysłowej. Urządzenie umożliwia szybkie i bezpieczne połączenie przewodów oraz efektywne zarządzanie okablowaniem. Pozwala na integrację urządzeń wyposażonych w złącza M12 i M8, zwiększając funkcjonalność i elastyczność rozwiązań w zakładach produkcyjnych oraz systemach sterujących maszynami.
Zastosowanie rozdzielacza Y M12/M8
Ten rozdzielacz Y rekomendowany jest do:
- Systemów sensoryki i aktuatoryki – do łączenia czujników i elementów wykonawczych z centralą sterującą,
- Automatyki przemysłowej – zwłaszcza w maszynach produkcyjnych, liniach montażowych oraz systemach transportowych,
- Przemysłowych systemów sterowania i bezpieczeństwa,
- Środowisk o wysokim zapyleniu i wilgotności – dzięki stopniowi ochrony IP67,
- Instalacjach wymagających szybkiej rozbudowy i reorganizacji połączeń.
Najważniejsze cechy rozdzielacza Y M12/M8
- Złącze M12 4-pinowe oraz dwa złącza M8 3-pinowe (żeńskie, proste), umożliwiające integrację różnych typów urządzeń w jednej instalacji.
- Obudowa wykonana z wytrzymałego tworzywa PUR zapewniającego doskonałą odporność chemiczną i na oleje.
- Wyprowadzenia kabli o długości 0,3 m – wygodne podłączenie nawet w ograniczonej przestrzeni.
- Stopień ochrony IP67 – odporność na pył i wodę, gwarantująca niezawodność w trudnych warunkach przemysłowych.
- Powłoka styków pozłacana – stabilność połączenia oraz odporność na korozję i zużycie.
- Wysoka odporność mechaniczna – zabezpieczenie przeciwwstrząsowe i solidna obudowa zwiększają trwałość produktu.
- Bezpieczny montaż dzięki radełkowanym nakrętkom z tworzywa.
- Temperatura pracy od -25°C do 85°C (konektor) oraz szeroki zakres pracy kabla, nawet od -40°C do 90°C w aplikacjach specjalnych.
Możliwości wykorzystania oraz zalety rozdzielacza Y M12/M8
Rozdzielacz Y M12/M8 umożliwia szybkie tworzenie rozgałęzień sygnałowych, pozwalając na połączenie większej liczby urządzeń bez potrzeby modyfikacji instalacji kablowej. To nie tylko oszczędność czasu i kosztów, ale także gwarancja schludnego, uporządkowanego i bezpiecznego prowadzenia okablowania w szafach sterowniczych, przy maszynach i urządzeniach linii produkcyjnych.
Dzięki zastosowaniu wysokiej jakości materiałów oraz przemyślanej konstrukcji, produkt ten zapewnia:
- Długotrwałą i niezawodną eksploatację nawet w wymagających warunkach środowiskowych,
- Uniwersalność – kompatybilność z szeroką gamą urządzeń automatyki, czujników, wyłączników oraz elementów wykonawczych,
- Łatwy montaż i demontaż dzięki systemowi skręcania i wygodnym oznaczeniom przewodów.
Typowe zastosowania rozdzielacza Y – automatyzacja procesów i bezpieczeństwo instalacji
Rozdzielacz Y M12/M8 wykorzystywany jest zarówno w maszynach przemysłowych, jak i w robotyce, a także w automatyzacji procesów logistycznych, magazynowych oraz transportowych. Stosowany jest tam, gdzie konieczne jest szybkie i szczelne rozgałęzienie przewodów sygnałowych bez utraty parametrów elektrycznych oraz bezpieczeństwa pracy.
To uniwersalne rozwiązanie do łączenia czujników, siłowników, zaworów i innych komponentów automatyki w ramach jednej sieci sterującej.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
