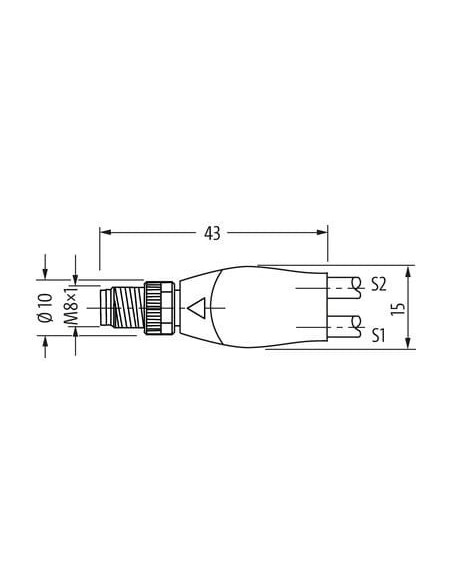

Rozdzielacz Y
Męski prosty – gniazda proste
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

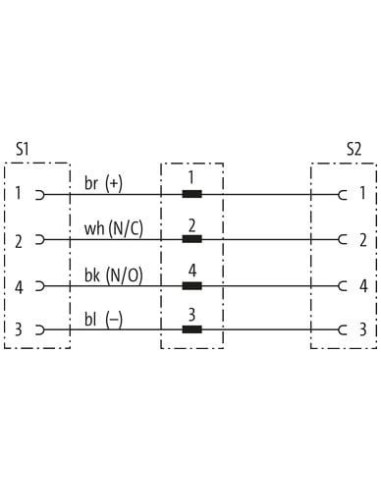

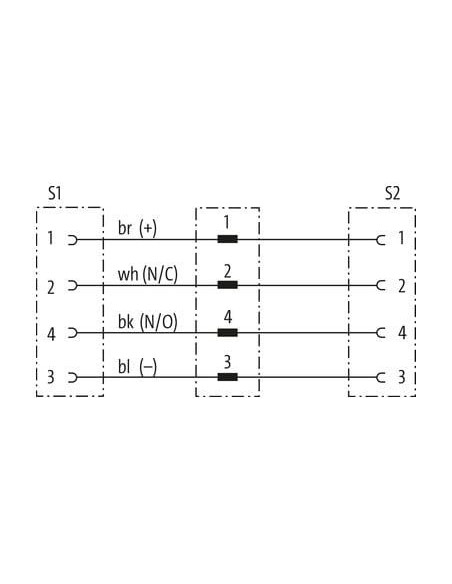

Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

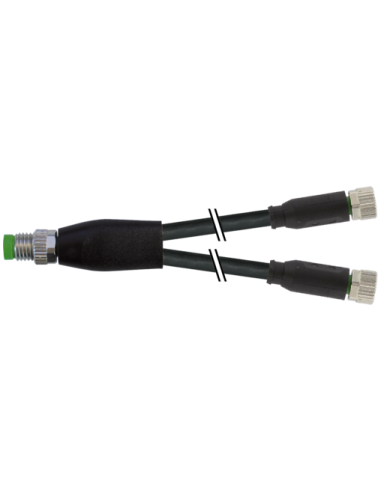

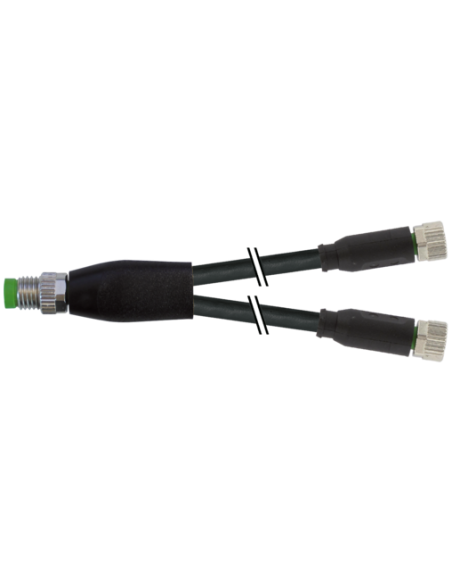

Rozdzielacz Y Męski M8 / Żeński M8 – profesjonalne rozwiązanie dla automatyki
Rozdzielacz Y męski M8 / żeński M8 0°, o kodzie 7000-87061-6310200, przeznaczony jest do łączenia i rozdzielania sygnałów w aplikacjach przemysłowych. Dzięki niezawodnej konstrukcji oraz wysokiemu stopniowi ochrony, doskonale sprawdza się w trudnych warunkach przemysłowych oraz w automatyce przemysłowej.
Zastosowania i możliwości wykorzystania rozdzielacza Y M8
Rozdzielacz Y znajduje szerokie zastosowanie w instalacjach elektrycznych, systemach sterowania, automatyce maszyn oraz wszędzie tam, gdzie konieczne jest połączenie kilku urządzeń do jednego wejścia/wyjścia w prosty, szybki i bezpieczny sposób.
- Integracja czujników i aktuatorów w systemach automatyki
- Łączenie elementów systemu sterowania i rozdział sygnałów w maszynach
- Systemy bezpieczeństwa – proste rozdzielenie sygnałów bez konieczności kosztownej instalacji dodatkowych przewodów
- Idealny do aplikacji wymagających pracy w warunkach o podwyższonej wilgotności i zanieczyszczenia (IP65/IP67/IP68/IP66K)
Budowa i najważniejsze cechy techniczne rozdzielacza Y M8

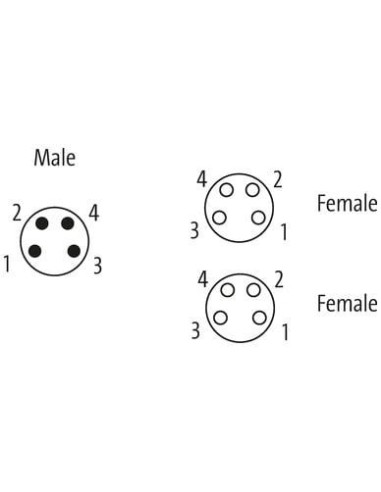

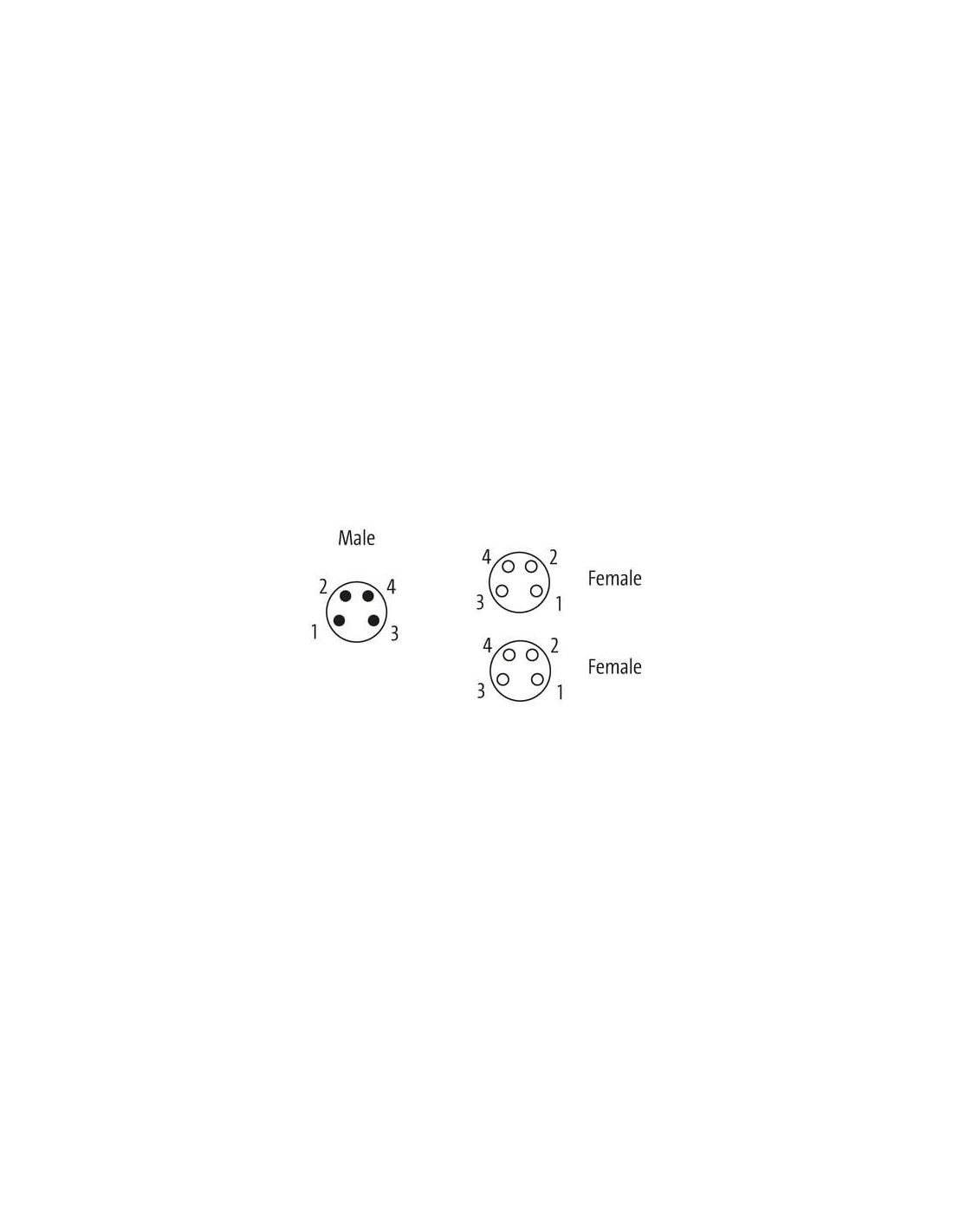

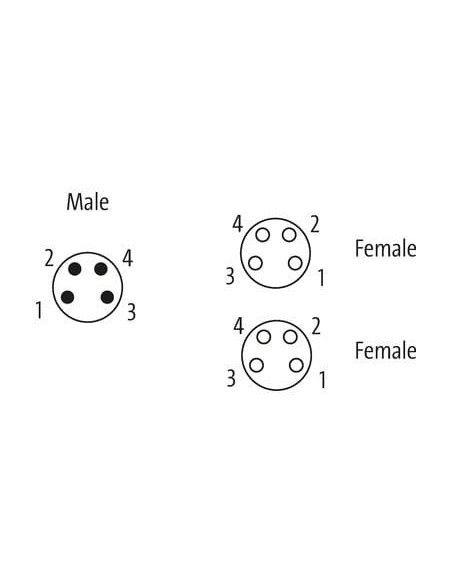

Rozdzielacz Y wyposażony jest w jedno złącze męskie (prostokątne, 4-piny, M8 x 1) oraz dwa gniazda żeńskie (prostokątne, 4-piny, M8 x 1), co umożliwia szybki i bezpieczny montaż. Łączna długość kabla wynosi 2 metry, a przewody (skrętka miedziana, 0,25 mm²) są odporne na wyginanie, ścieranie oraz agresywne media.
- Wytrzymała obudowa z PUR – odporna na chemikalia, oleje, promieniowanie UV i płomienie
- Pozłacane styki – minimalizacja strat sygnału oraz zwiększona odporność na korozję
- Pewność połączenia dzięki solidnej blokadzie – niklowane elementy blokujące, zabezpieczenie przeciwwstrząsowe
- Stopień ochrony IP65, IP66K, IP67, IP68 – ochrona przed kurzem, wodą i innymi zanieczyszczeniami
- Temperatura pracy od -25°C do +85°C – możliwość korzystania w szerokim zakresie warunków klimatycznych
- Maksymalny prąd na styk: 4A
- Maksymalne napięcie pracy: 60V DC / 50V AC
Kompatybilność i szybki montaż złączy M8
Rozdzielacz posiada standardowe złącza M8 4-pinowe, gwarantując wysoką kompatybilność z większością urządzeń automatyki przemysłowej oraz systemów sterowania dostępnych na rynku. Montaż odbywa się poprzez włożenie i dokręcenie złącza z momentem obrotowym 0,4 Nm, co zapewnia stabilność połączenia nawet w warunkach wibracji i wstrząsów.
Wytrzymały kabel PUR – trwałość i bezpieczeństwo w każdej aplikacji
Zastosowany kabel wykonany jest z odpornego na uszkodzenia i warunki środowiskowe materiału PUR. Izolacja jest odporna na promieniowanie UV, oleje, benzynę, płomienie oraz wiele agresywnych substancji chemicznych, dzięki czemu rozdzielacz Y M8 stanowi niezawodne rozwiązanie w trudnych warunkach pracy.
- Bezołowiowe i bezhalogenowe materiały – bezpieczeństwo użytkowania oraz ochrona środowiska
- Wysoka wytrzymałość mechaniczna i elastyczność przewodu
- Minimalne ryzyko uszkodzenia w wyniku zginania czy skręcania
Typowe branże i środowiska zastosowań rozdzielacza M8 Y
Najczęściej rozdzielacz Y M8 wykorzystywany jest w:
- Automatyce przemysłowej
- Robotyce
- Liniach produkcyjnych i pakujących
- Systemach bezpieczeństwa maszyn
- Monitoringu stanu maszyn i urządzeń
- Instalacjach wymagających niezawodnego połączenia sygnałów
Korzyści z zastosowania rozdzielacza Y M8
Wybór rozdzielacza Y M8 / M8 pozwala na:
- Minimalizację ilości okablowania przy zachowaniu pełnej funkcjonalności i bezpieczeństwa instalacji
- Oszczędność czasu przy montażu oraz serwisowaniu
- Zredukowanie liczby złącz i punktów awarii w instalacji
Produkt spełnia wymagania normy
DIN EN 61076-2-114, co gwarantuje niezawodność i bezpieczeństwo użytkowania w każdej aplikacji profesjonalnej.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
