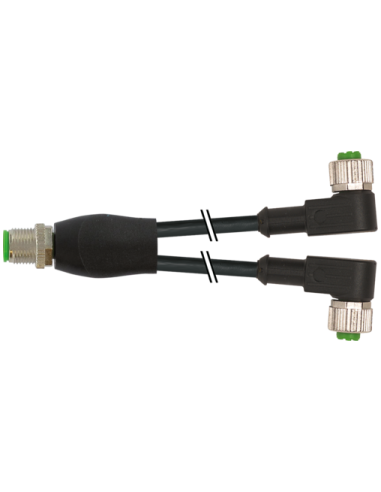

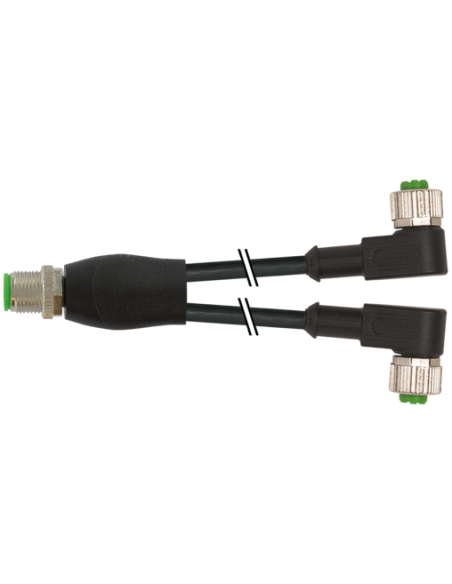

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 – męski / żeński M12 90° 4/3 piny – wysoka niezawodność połączenia w automatyce
Rozdzielacz Y męski M12 / żeński M12 90° to profesjonalny element łączeniowy stosowany w przemysłowych systemach automatyki, przy przesyle sygnałów oraz zasilania. Przeznaczony jest do szybkiego i łatwego rozgałęziania sygnału z jednego wejścia na dwa wyjścia, przy zachowaniu wysokiej jakości połączenia.
Zastosowanie rozdzielacza Y M12 w aplikacjach przemysłowych
Rozdzielacz Y M12 / M12 znajduje szerokie zastosowanie w:
- maszynach przemysłowych do integracji czujników, siłowników i zasilania
- automatyzacji procesów produkcyjnych
- robotyce – zwłaszcza w układach wymagających odporności na wibracje i trudne warunki
- systemach transportu i logistyki
- instalacjach OEM dla urządzeń wymagających szybkiego rozgałęzienia sygnału z jednego przewodu
Główne zalety złącza Y M12 / M12 4/3-piny
- Wysoka szczelność i ochrona IP65/IP66K/IP67 – gwarantują odporność na wodę, pył i trudne warunki przemysłowe
- Prosta instalacja – szybki montaż dzięki prostemu złączu męskiemu i dwóm kątowym gniazdom żeńskim 90°
- Odporność na oleje oraz chemikalia dzięki zastosowaniu obudowy z PUR i powłok niklowanych
- Zabezpieczenie przeciwwstrząsowe – niezawodność w trudnych warunkach otoczenia
- Kodowanie A – uniwersalne zastosowanie w automatyce przemysłowej
- Pozłacane styki – niskie rezystancje i trwałość dla sygnałów niskoprądowych
- Wytrzymałość mechaniczna – złączki z cynkowego odlewu ciśnieniowego
- Długi przewód 4 m – umożliwia elastyczną instalację na maszynie lub w szafie sterowniczej
Budowa i specyfikacja rozdzielacza Y M12
- Złącze M12 męskie (proste) do podłączenia do centrali/panelu
- Dwa złącza M12 żeńskie pod kątem 90° umożliwiają ergonomiczne prowadzenie przewodów i zachowanie estetyki instalacji
- Konfekcjonowany przewód 3-żyłowy (kolory: czarny, niebieski)
- Przewód o przekroju 0,34 mm², wykonany z miedzi klasy 5
- PVC jako płaszcz i izolacja, bez szkodliwych substancji (bezołowiowy, wolny od FCKW, kadmu, silikonu)
- Maksymalne napięcie pracy: 250 V, prąd do 4 A na styk
- Standard DIN EN 61076-2-101 (M12) – zgodność z normami branżowymi
- Szeroki zakres temperatur pracy: od -25°C do +85°C
Typowe zastosowanie rozdzielaczy Y M12 – przykłady
Rozdzielacz Y M12 jest szczególnie polecany do:
- łączenia kilku czujników lub urządzeń w jednej magistrali sygnałowej
- modernizacji istniejących paneli sterowania
- rozbudowy infrastruktury automatyki bez konieczności prowadzenia dodatkowego okablowania
- aplikacji wymagających wysokiej odporności na drgania i czynniki chemiczne
Rozdzielacz Y M12 – gwarancja trwałości i uniwersalności
Złącza i rozdzielacze M12 stanowią sprawdzone, przemysłowe rozwiązanie dla bezpiecznego i stabilnego łączenia sygnałów oraz zasilania w wymagających warunkach. Wykonanie z wysokiej jakości materiałów, szczelność IP67 i zgodność z powszechnymi standardami sprawiają, że jest to rekomendowany wybór do szerokiego zakresu zastosowań w automatyce i maszynach przemysłowych.
