Xtreme - Outdoor
Rozdzielacz Y
Inne długości kabli są dostarczane na życzenie.
Męski prosty
12...24 V AC/DC
Kompatybilne z:
Deutsch DT06-4S
Deutsch DT06-2S
Dioda + LED
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |

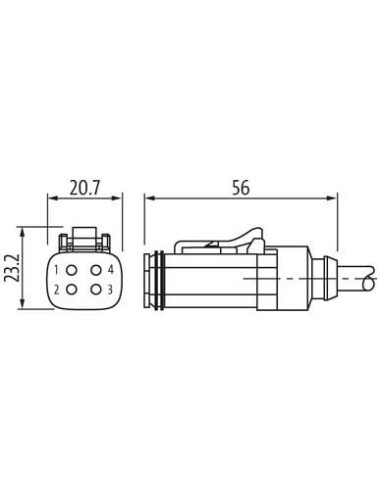

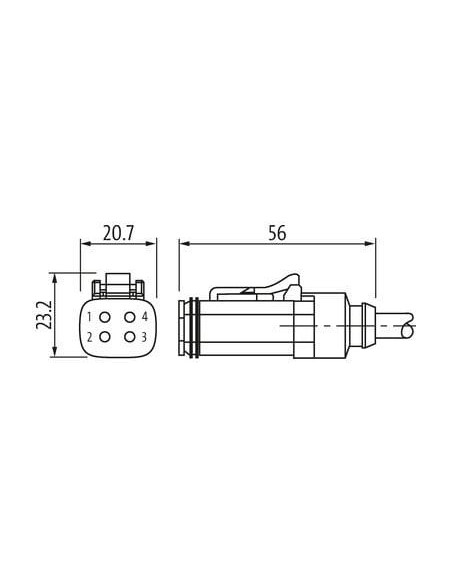

| Family construction form | Amphenol AT06-4S |
| Materiał styk | Stop miedzi |

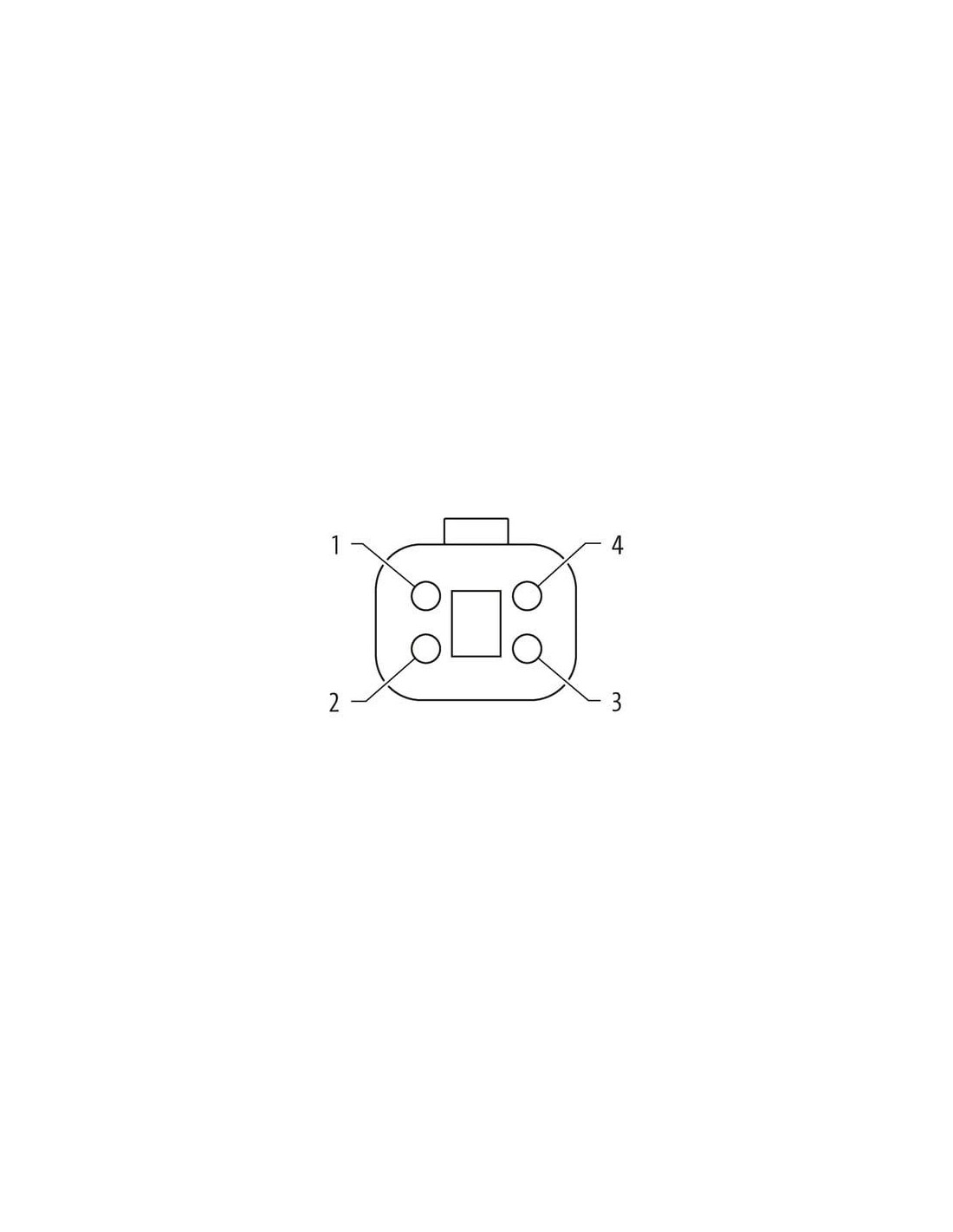

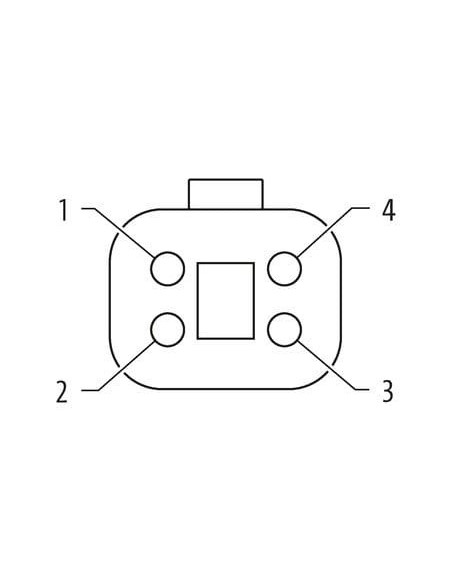

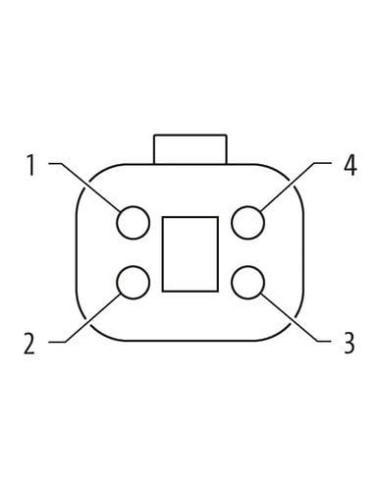

| Liczba biegunów | 4 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |

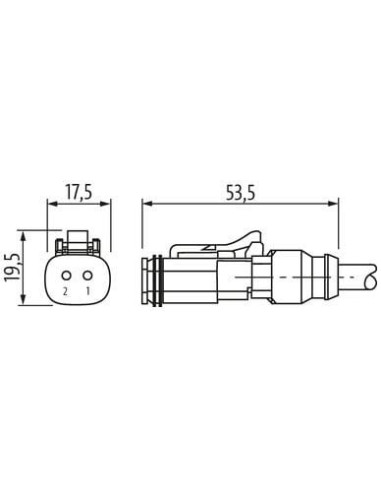

| Family construction form | Amphenol AT06-2S |
| Materiał styk | Stop miedzi |

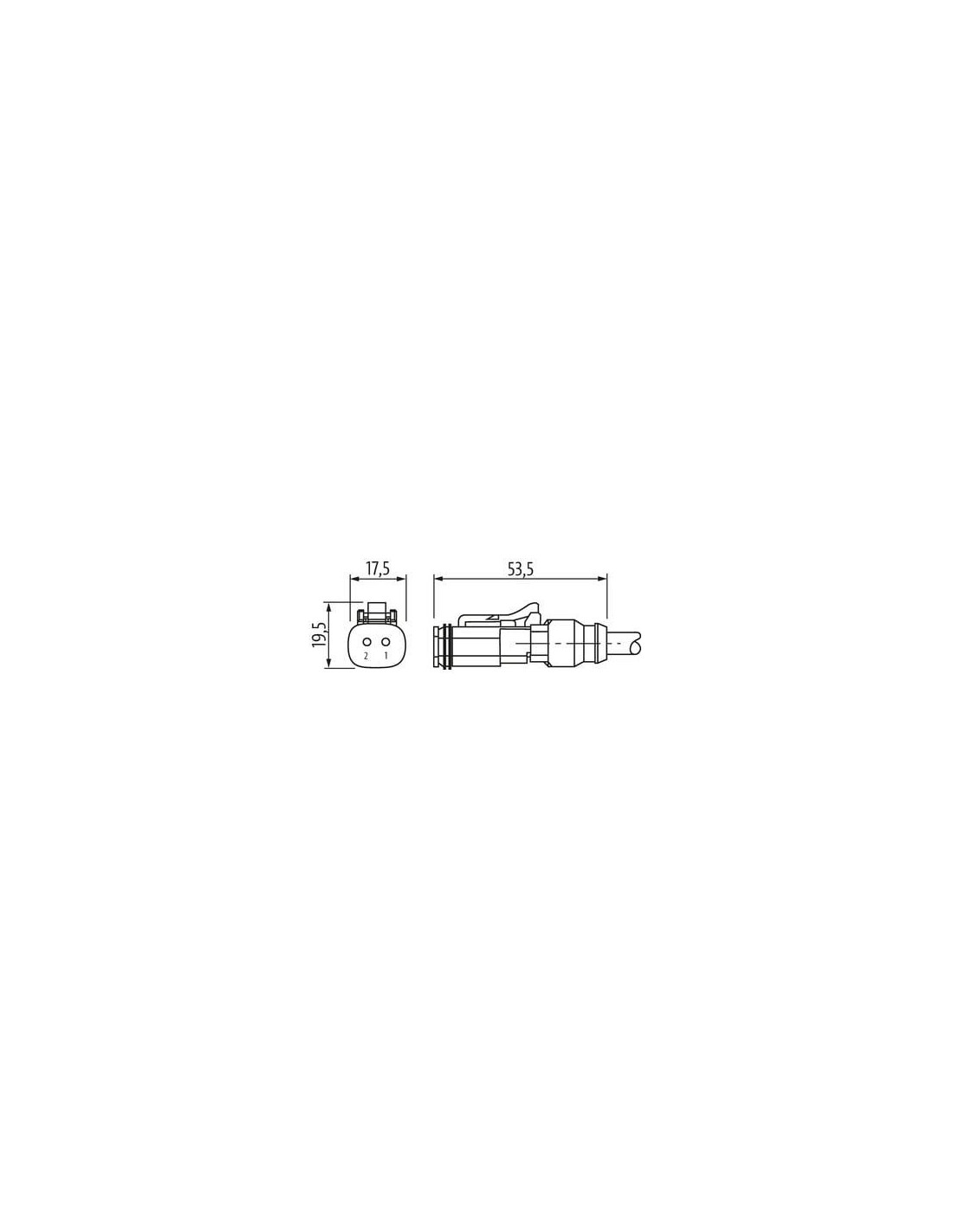

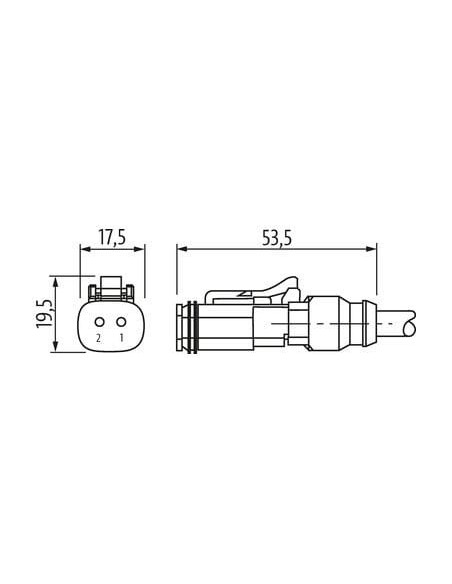

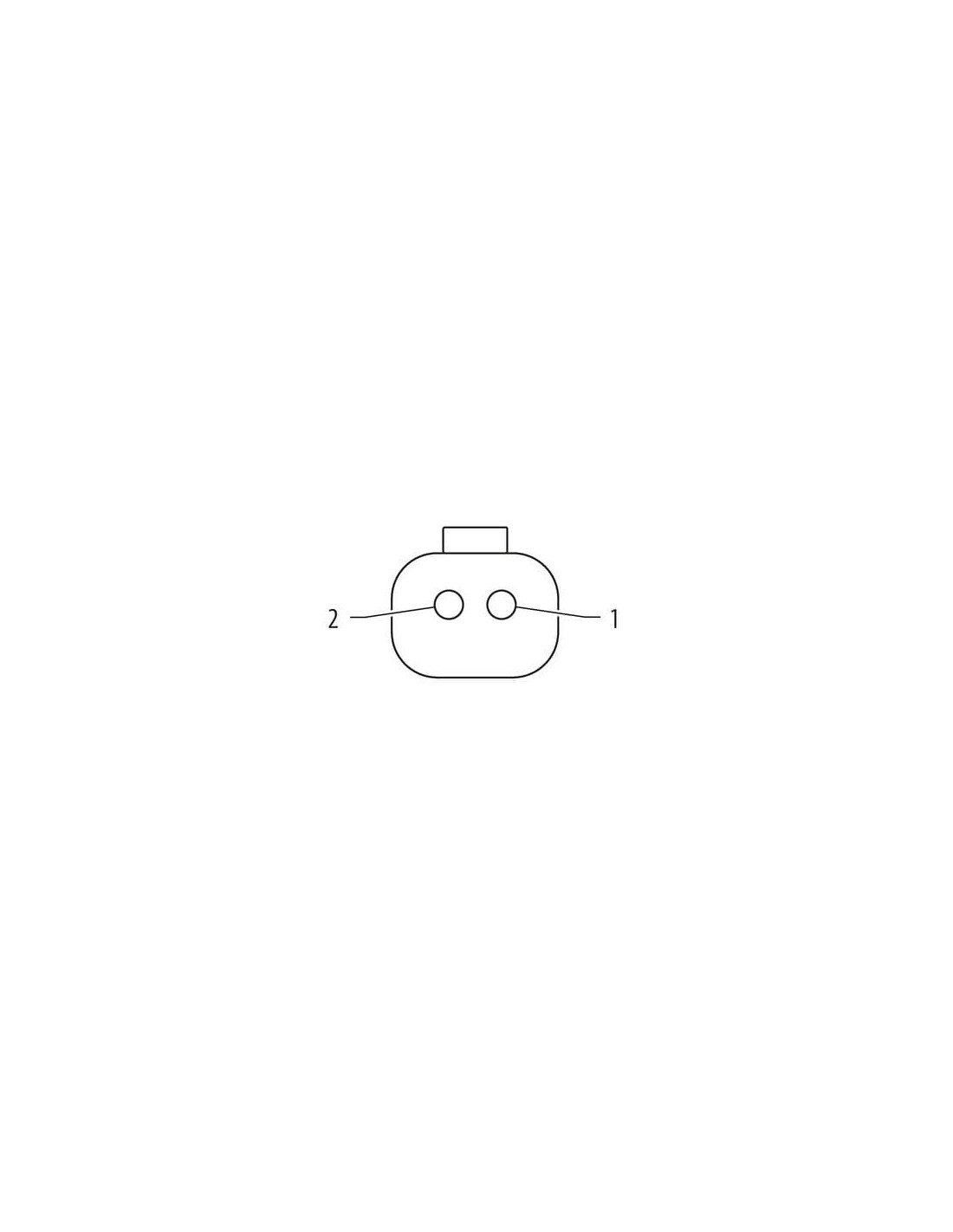

| Liczba biegunów | 2 |
Strona 3
| Family construction form | Amphenol AT06-2S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | free-wheeling diode |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

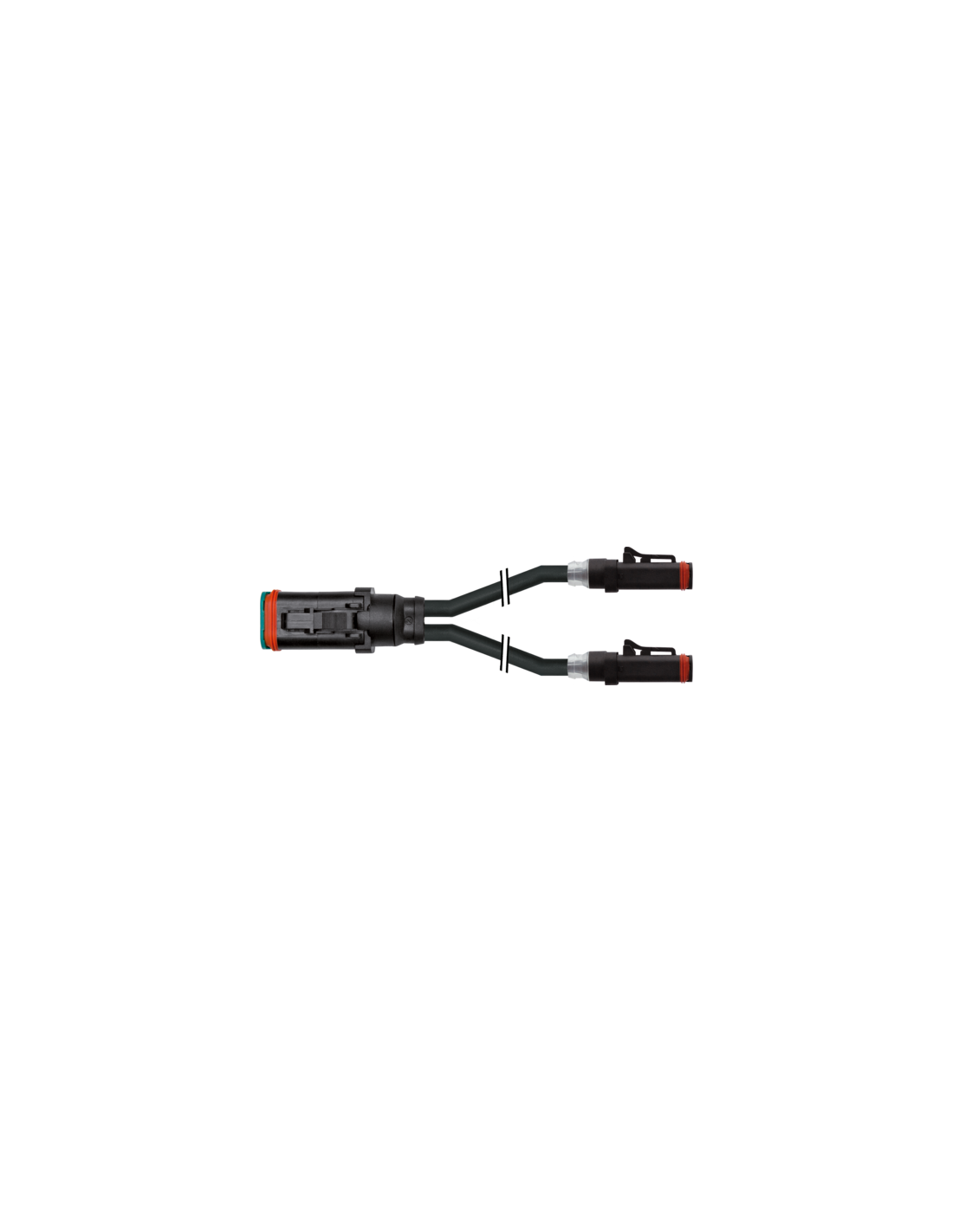

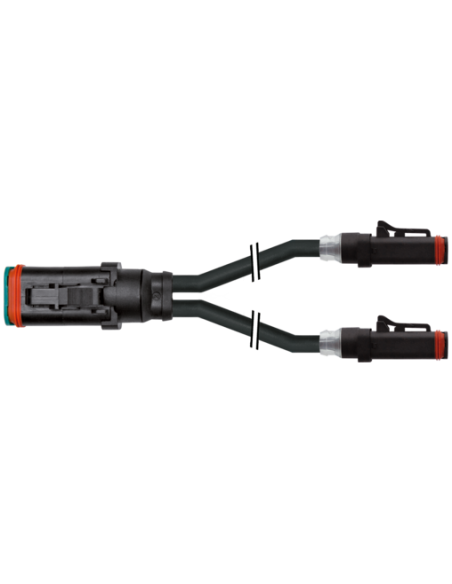

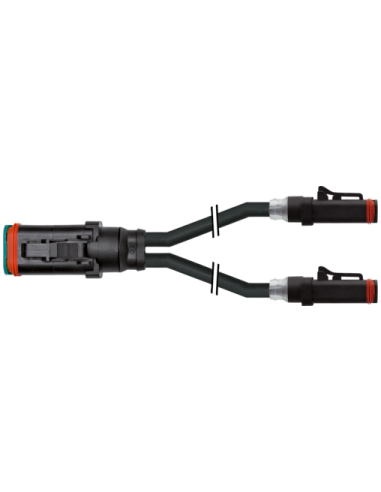

Profesjonalny rozdzielacz Y z diodą LED – MDCY06-4s / 2x MDC06-2s, 3 m, LED + dioda, kod 7072-77543-7540300
Nowoczesny rozdzielacz Y przeznaczony do zastosowań przemysłowych i zewnętrznych. Dedykowany do łączenia urządzeń oraz przewodów zasilających i sygnałowych w trudnych warunkach środowiskowych. Rozdzielacz zapewnia wysoką szczelność (stopień ochrony IP68), co gwarantuje bezpieczne działanie nawet w miejscach narażonych na wilgoć, pył i zachlapanie.
Wytrzymała konstrukcja oraz odporność na czynniki zewnętrzne
Obudowa rozdzielacza wykonana jest z trwałego tworzywa PA o wysokiej odporności chemicznej i na oleje. Uszczelki silikonowe zapewniają szczelność na długie lata użytkowania. Dzięki wytrzymałej konstrukcji przewód jest odporny na promieniowanie UV, działanie benzyny, olejów oraz różnorodnych chemikaliów.
- Praca w szerokim zakresie temperatur: od -25°C do +85°C (zależnie od jakości kabla)
- Materiał powłoki przewodu: PUR (bezołowiowy, wolny od halogenów, FCKW i silikonu)
- Klasa ochrony: IP68 – pełna pyłoszczelność i wodoodporność
Kompatybilność i uniwersalność – Deutsch DT06-4S / DT06-2S, Amphenol AT06-4S / AT06-2S
Rozdzielacz jest kompatybilny z popularnymi złączami przemysłowymi takimi jak Deutsch DT06-4S, DT06-2S, Amphenol AT06-4S oraz AT06-2S. Dzięki uniwersalnej konstrukcji możliwe jest elastyczne wykorzystanie rozdzielacza w szerokim zakresie instalacji automatyki, w maszynach budowlanych oraz pojazdach użytkowych.
- 4-biegunowe złącze główne (MDCY06-4s)
- 2 złącza wyjściowe 2-biegunowe (2x MDC06-2s)
Wbudowana sygnalizacja LED, dioda zwrotna i funkcje bezpieczeństwa

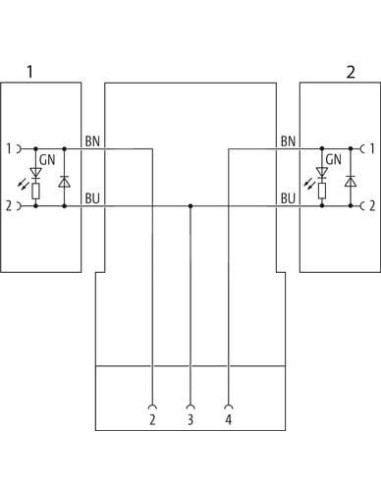

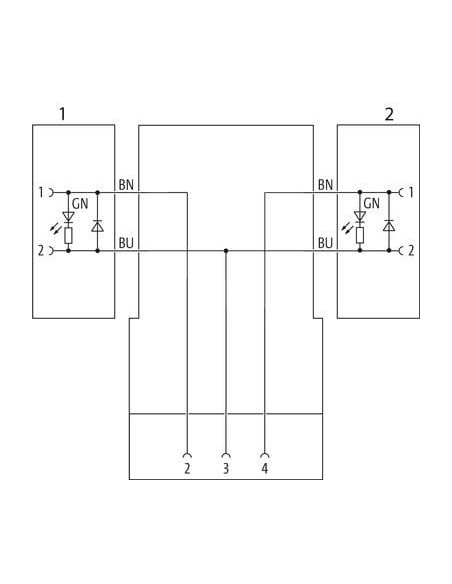

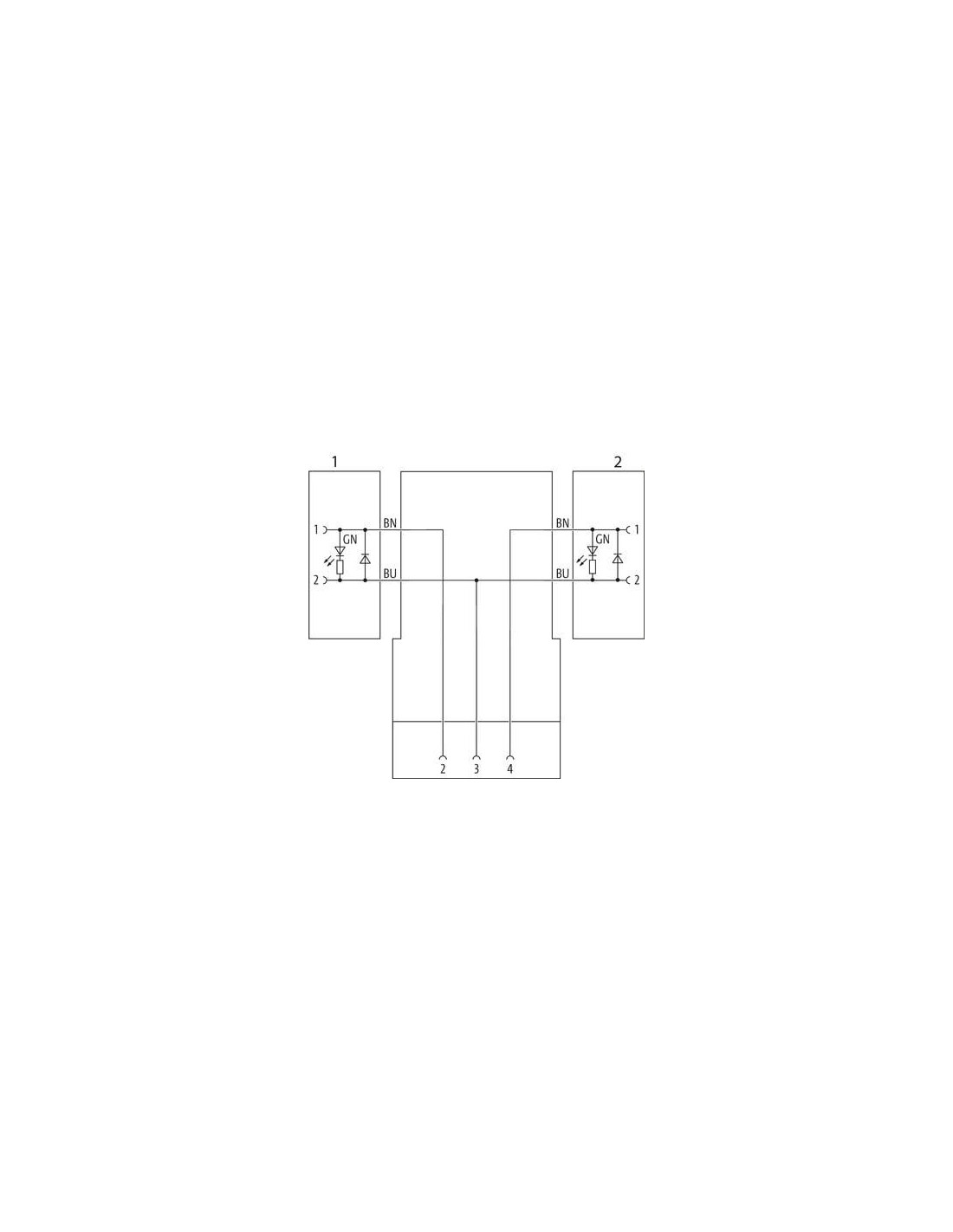

Wbudowany indykator LED w kolorze zielonym pozwala na szybką diagnostykę stanu połączenia. Dodatkowo rozdzielacz wyposażony jest w diodę zwrotną (free-wheeling diode), co poprawia bezpieczeństwo pracy układów indukcyjnych.
- Napięcie robocze: 12–24 V AC/DC
- Maksymalny prąd na styk: 8 A
- Znamionowy pik napięciowy: 0,8 kV
Zastosowanie – rozdzielacz przewodów do wymagających warunków
Produkt przeznaczony jest do profesjonalnych zastosowań przemysłowych, automatyki oraz w przemyśle maszynowym, szczególnie tam, gdzie istotne są szczelność, wytrzymałość i niezawodność. Doskonale sprawdza się w instalacjach elektrycznych pojazdów, rozdzielnicach, systemach sterowania maszyn i urządzeń oraz wszędzie tam, gdzie kluczowy jest wygodny montaż, trwałość i odporność na czynniki zewnętrzne.
- Maszyny budowlane i rolnicze
- Pojazdy specjalne i użytkowe
- Automatyka przemysłowa
- Systemy LED i oświetlenia zewnętrznego
- Aplikacje outdoorowe i instalacje zewnętrzne
Solidny rozdzielacz Y z diodą LED to rozwiązanie, które zapewnia długotrwałą i niezawodną pracę nawet w najbardziej wymagających warunkach.
