Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 030 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

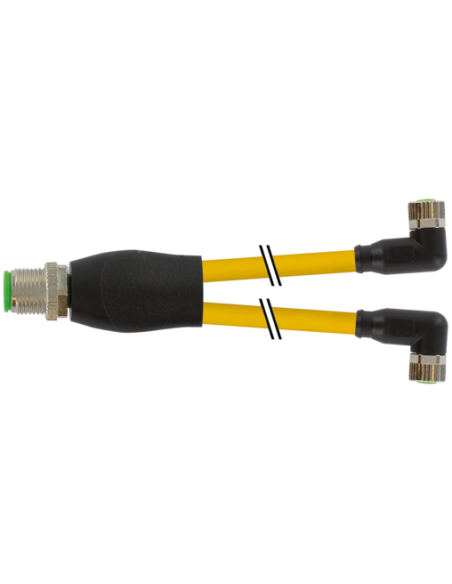

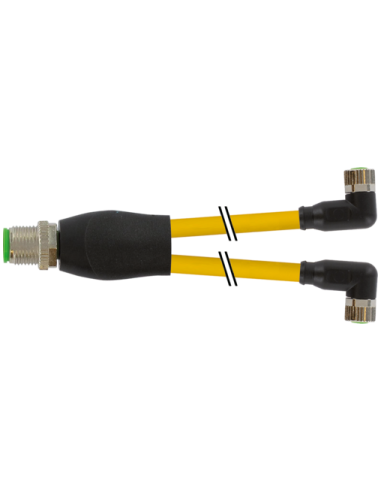

Rozdzielacz Y M12 / M8 żeński 90° – specjalistyczny przewód do zastosowań przemysłowych
Rozdzielacz Y M12/M8 żeński 90° (kod produktu: 7000-40841-0300200) to niezawodne i wydajne rozwiązanie przeznaczone do rozgałęziania sygnałów oraz zasilania w aplikacjach automatyki przemysłowej i systemach sterowania maszynami. Produkt łączy w sobie łatwość montażu, wysoki stopień ochrony oraz trwałość materiałów, co pozwala na jego zastosowanie w wymagających środowiskach przemysłowych.
Zastosowanie rozdzielacza Y M12/M8
Rozdzielacz typu Y umożliwia efektywne rozdzielanie sygnałów i zasilania pomiędzy dwa urządzenia, co znajduje szerokie zastosowanie m.in. w instalacjach czujników, siłowników, napędów czy urządzeń wykonawczych. Produkt dedykowany jest do pracy z komponentami wyposażonymi w standardowe złącza M12 oraz M8, co zapewnia kompatybilność z większością dostępnych na rynku urządzeń automatyki.
- Prosta integracja – przemyślana konstrukcja umożliwia szybki montaż bez potrzeby stosowania dodatkowych adapterów czy narzędzi specjalistycznych.
- Wysoka odporność mechaniczna i chemiczna – zastosowanie specjalnych tworzyw i powłok zapewnia długotrwałą eksploatację nawet w trudnych warunkach.
- Oszczędność miejsca – kompaktowa budowa oraz złącza kątowe 90° ułatwiają instalację w miejscach o ograniczonej przestrzeni.
Budowa i charakterystyka techniczna
Rozdzielacz posiada gniazdo M12 (4-piny, kodowanie A) oraz dwa gniazda M8 (3-piny, kodowanie A) skierowane pod kątem prostym (90°), co sprzyja estetyce okablowania i poprawnej organizacji przewodów w szafach sterowniczych oraz na liniach produkcyjnych. Stosowane styki są pozłacane, co minimalizuje ryzyko wystąpienia oporności kontaktów i chroni przed korozją.
- Długość kabla: 2 m (możliwość zamówienia innych długości na życzenie)
- Kluczowe materiały: PUR, stop miedzi, cynkowy odlew ciśnieniowy, uszczelka FKM
- Stopień ochrony: IP67 – zabezpieczenie przed pyłem i krótkotrwałym zanurzeniem w wodzie
- Zakres temperatury pracy: od -25°C do +85°C (przy stałym ułożeniu kabla do -40°C)
- Przewód: żółta izolacja, przewody czarny/niebieski, 3-żyłowy skręcany, odporny na oleje i płomienie
Zalety stosowania rozdzielacza Y M12/M8
Rozdzielacz Y M12/M8 podnosi niezawodność instalacji poprzez:
- Zabezpieczenie przeciwwstrząsowe – bezpieczna praca w aplikacjach narażonych na wibracje.
- Łatwość konserwacji – szybka diagnostyka i wymiana bez konieczności demontażu całego okablowania.
- Wszechstronność – możliwość stosowania w przemyśle spożywczym, farmaceutycznym, maszynowym i motoryzacyjnym.
Typowe zastosowania rozdzielacza Y M12/M8
Produkt szczególnie rekomendowany do:
- Łączenia czujników i elementów wykonawczych na liniach produkcyjnych
- Systemów transportujących i maszyn pakujących
- Automatyki procesowej i robotyki
- Paneli sterowniczych oraz rozdzielnic przemysłowych
Dzięki solidnej budowie i użytym materiałom, rozdzielacz Y M12/M8 gwarantuje niezawodność przesyłania sygnałów oraz stabilne połączenia zasilania, nawet w intensywnie eksploatowanych instalacjach przemysłowych.
