Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

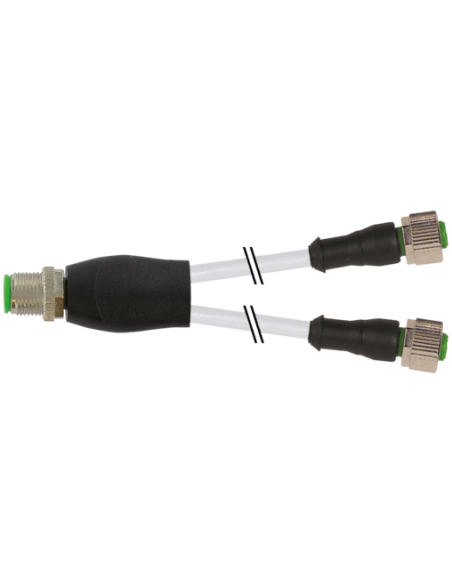

Rozdzielacz Y M12 / M12 żeński prosty – 7000-40701-2130250
Rozdzielacz Y M12/M12 to wysokiej jakości element pasywny, który umożliwia szybkie i bezpieczne rozdzielenie sygnału lub zasilania do dwóch odbiorników w instalacjach przemysłowych. Przeznaczony jest do profesjonalnych zastosowań w automatyce przemysłowej, robotyce oraz aplikacjach wymagających niezawodnego połączenia w trudnych warunkach eksploatacyjnych.
Zastosowanie rozdzielacza Y M12/M12
Rozdzielacz Y znajduje zastosowanie w systemach czujników, siłowników oraz urządzeń wykonawczych wszędzie tam, gdzie wymagane jest rozdzielenie sygnału lub zasilania przy zachowaniu wysokiego stopnia ochrony przed czynnikami zewnętrznymi. Dzięki swojej konstrukcji rozdzielacz umożliwia wygodne prowadzenie przewodów w instalacjach maszyn i linii produkcyjnych.
Najważniejsze cechy oraz zalety
- Prosta i szybka instalacja – gniazda i wtyk M12 umożliwiają szybkie połączenie typu plug & play.
- Wysoka odporność mechaniczna – zastosowane materiały, takie jak tworzywo PUR, FKM i cynkowy odlew ciśnieniowy, gwarantują trwałość i niezawodność nawet w wymagających warunkach przemysłowych.
- Ochrona IP65/IP66K/IP67 – odpowiednia do pracy w środowiskach zapylonych, wilgotnych oraz narażonych na działanie olejów i środków chemicznych.
- Szeroki zakres temperatur pracy – możliwość stosowania w temperaturach od -25°C do +85°C (element rozdzielacza) oraz od -30°C do +80°C (kabel).
- Stabilność elektryczna – obsługuje napięcia do 250V oraz prąd do 4A na styk, co pozwala na bezpieczne podłączanie różnorodnych urządzeń.
- Pozłacane styki – zapewniają niezawodne połączenie i długotrwałą odporność na korozję.
- Długość kabla 2,5 m – zapewnia wygodę montażu nawet przy oddalonych punktach podłączenia.
Budowa i konstrukcja rozdzielacza Y M12
Rozdzielacz Y wyposażony jest w męski wtyk prosty M12 oraz dwa żeńskie gniazda proste M12. Konstrukcja pozwala zachować pełną funkcjonalność i łatwość obsługi nawet w trudno dostępnych miejscach. W połączeniach zastosowano wytrzymałe elementy mechaniczne oraz elektryczne, które zapewniają stabilność i bezpieczeństwo pracy.
Typowe zastosowania rozdzielacza
- Systemy automatyki przemysłowej
- Linie produkcyjne i montażowe
- Maszyny CNC i robotyka
- Transport i logistyka
- Systemy monitoringu i sterowania
Bezpieczeństwo i odporność na warunki zewnętrzne
Wysoki stopień ochrony IP65/IP66K/IP67 pozwala na stosowanie rozdzielacza w środowiskach o podwyższonej wilgotności, zapyleniu oraz narażeniu na oleje i chemikalia. Pozłacane styki oraz solidna izolacja przewodów z PVC i PUR zapewniają nie tylko długą żywotność połączeń, ale również pewność przesyłu sygnału.
Parametry mechaniczne i elektryczne – podsumowanie
- Kodowanie: A (zgodne z normą DIN EN 61076-2-101)
- Liczba pinów: 4 (wtyk), 3 (gniazda)
- Gwint: M12 x 1 mm
- Materiał styku: stop miedzi, pozłacane
- Oporność przewodu: 57 Ω/km (przy 20°C)
- Kabel: żyły miedziane o przekroju 0,34 mm², izolacja PVC, kolor szary
Wskazówki montażowe
- Przestrzegać minimalnych promieni gięcia przewodów, aby zachować klasę szczelności IP.
- Zaleca się stosowanie uchwytów odciążających w celu ochrony przewodów przed uszkodzeniami mechanicznymi.
Wybór rozdzielacza Y M12 / M12 gwarantuje niezawodność połączeń, odporność na trudne warunki przemysłowe oraz elastyczność w montażu i zastosowaniu – zarówno w nowych instalacjach, jak i w modernizacji istniejących systemów.
