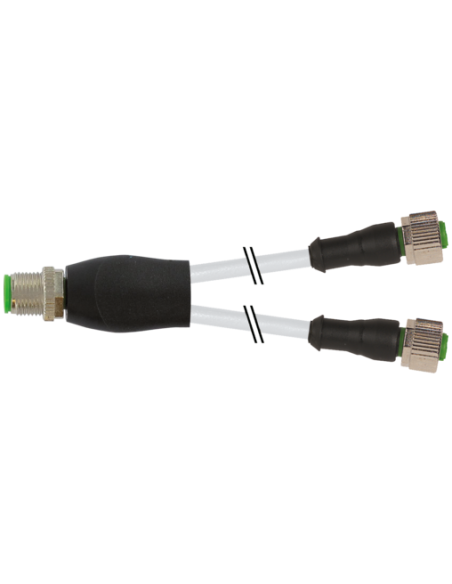

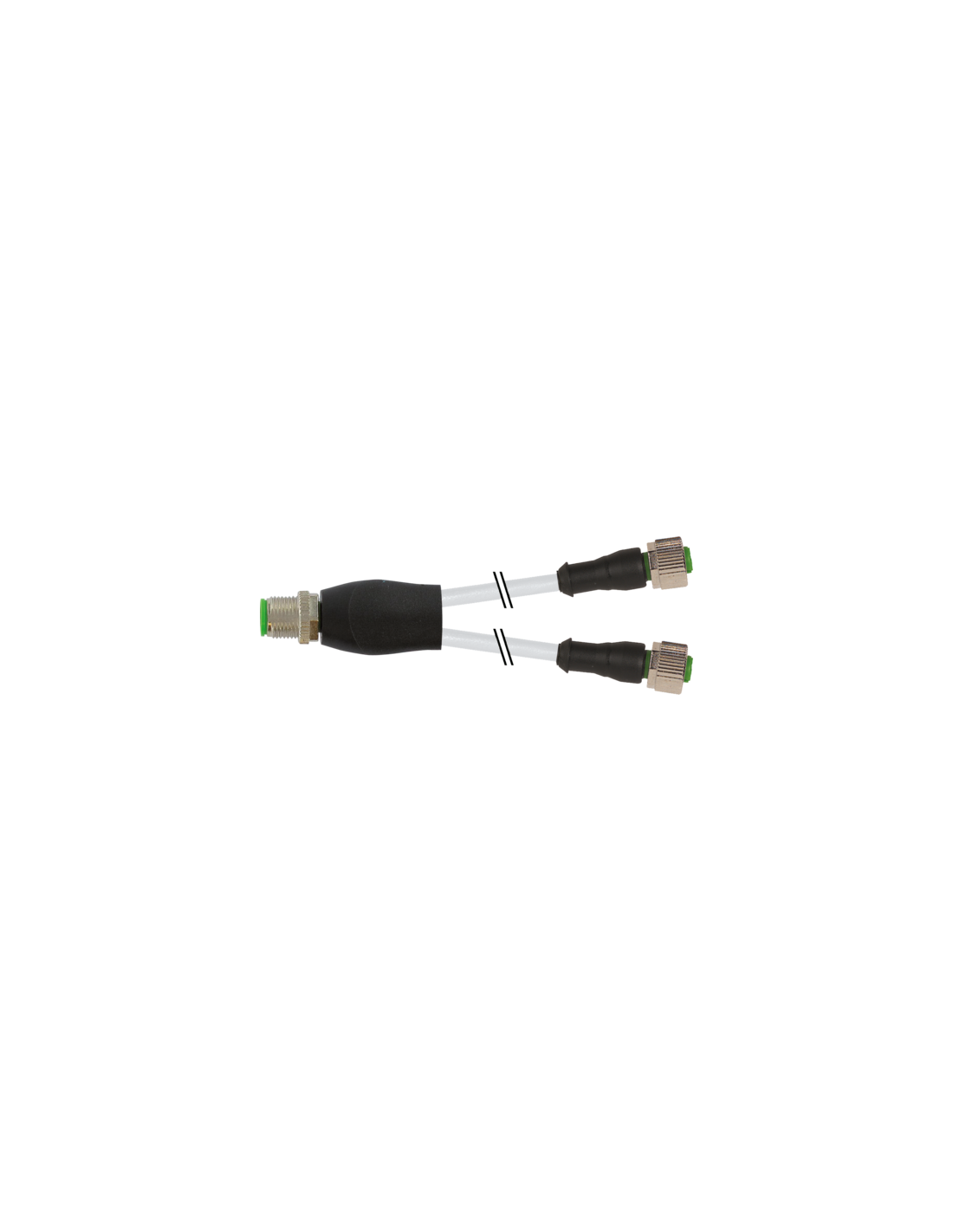

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 0° – zastosowanie i możliwości
Rozdzielacz Y M12 / M12 żeński 0° to profesjonalny element systemów automatyki i instalacji przemysłowych, który znacząco ułatwia rozgałęzianie połączeń sygnałowych oraz zasilających. Dzięki standardowi M12 znajduje szerokie zastosowanie w maszynach, liniach produkcyjnych, instalacjach przemysłowych oraz systemach sterowania, gdzie kluczowe są niezawodność i wysoka szczelność połączeń.
Główne zalety rozdzielacza M12 w wersji Y
- Łatwe rozgałęzianie sygnału lub zasilania w aplikacjach wymagających podłączenia kilku urządzeń do jednego przewodu.
- Standard złącza M12 zapewnia kompatybilność z wieloma typami czujników, sterowników, elementów wykonawczych oraz systemów bezpieczeństwa.
- Wysoka odporność na czynniki chemiczne, oleje oraz trudne warunki przemysłowe dzięki zastosowaniu wysokiej jakości materiałów, takich jak PUR, PVC oraz niklowane elementy metalowe.
- Stopień ochrony IP65, IP66K, IP67 umożliwia stosowanie w miejscach narażonych na pył, wilgoć i intensywne mycie.
- Różne liczby pinów (3/4) pozwalają na elastyczne dopasowanie do wymagań rozbudowanych aplikacji przemysłowych.
- Prosty montaż – złącza zabezpieczone radełkowaną nakrętką, co zapewnia stabilne i szczelne połączenie.
- Długość przewodu 15 m umożliwia instalację w dużych aplikacjach, gdzie wymagana jest większa elastyczność prowadzenia kabli.
Budowa i materiały
Konstrukcja rozdzielacza typu Y obejmuje jeden prosty konektor męski oraz dwa proste gniazda żeńskie. Obudowa wykonana jest z trwałego tworzywa sztucznego, odpornego na uszkodzenia mechaniczne oraz wpływ czynników chemicznych.
Styk wykonany jest ze stopu miedzi, z pozłacanymi powierzchniami, co gwarantuje niezawodność transmisji sygnałów oraz odporność na korozję.
Przewód w osłonie PUR/PVC posiada oznaczenie kolorystyczne, co ułatwia szybki i bezproblemowy montaż.
Typowe zastosowania rozdzielacza Y M12 w automatyce
- Połączenie czujników i elementów wykonawczych z magistralami sygnałowymi
- Rozdzielanie sygnału z jednego wejścia sterownika do dwóch niezależnych odbiorników
- Integracja urządzeń na liniach produkcyjnych i stanowiskach montażowych
- Podłączanie systemów bezpieczeństwa i alarmowych
- Stosowanie w branży spożywczej, farmaceutycznej oraz na liniach w pełni zautomatyzowanych
Bezpieczeństwo i wytrzymałość instalacji
Rozdzielacz Y M12 wyposażony jest w zabezpieczenie przeciwwstrząsowe oraz uszczelki FKM, co znacznie zwiększa jego szczelność i odporność na drgania. Zastosowanie wysokiej klasy materiałów izolacyjnych umożliwia użytkowanie w temperaturach od -25°C do 85°C oraz zapewnia ochronę użytkownika i urządzeń przed przepięciami do 2,5 kV.
Odpowiedni promień gięcia kabla oraz odporność na czynniki zewnętrzne czynią ten rozdzielacz idealnym rozwiązaniem do intensywnie eksploatowanych instalacji przemysłowych.
Dlaczego warto wybrać rozdzielacz M12 do instalacji przemysłowej?
- Niezawodność i zgodność z normami DIN EN 61076-2-101 gwarantuje prawidłową współpracę z osprzętem automatyki.
- Uniwersalność zastosowania w rozbudowanych aplikacjach przemysłowych.
- Prosta obsługa i montaż dzięki standardowym wymiarom oraz wytrzymałym komponentom.
- Bezpieczne użytkowanie dzięki wysokim standardom ochrony IP oraz specjalnym uszczelnieniom.
Rozdzielacz Y M12 / M12 to niezbędny element infrastruktury przemysłowej dla każdego automatyka, integratora i instalatora, którzy stawiają na niezawodność oraz elastyczność rozbudowy systemów.
