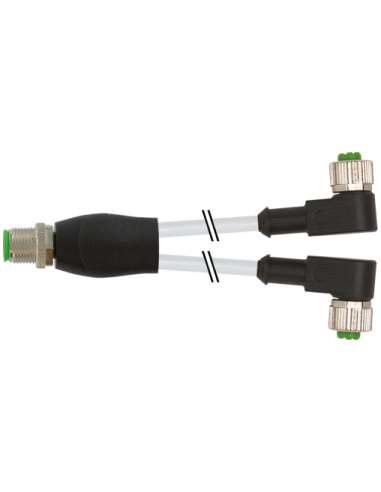

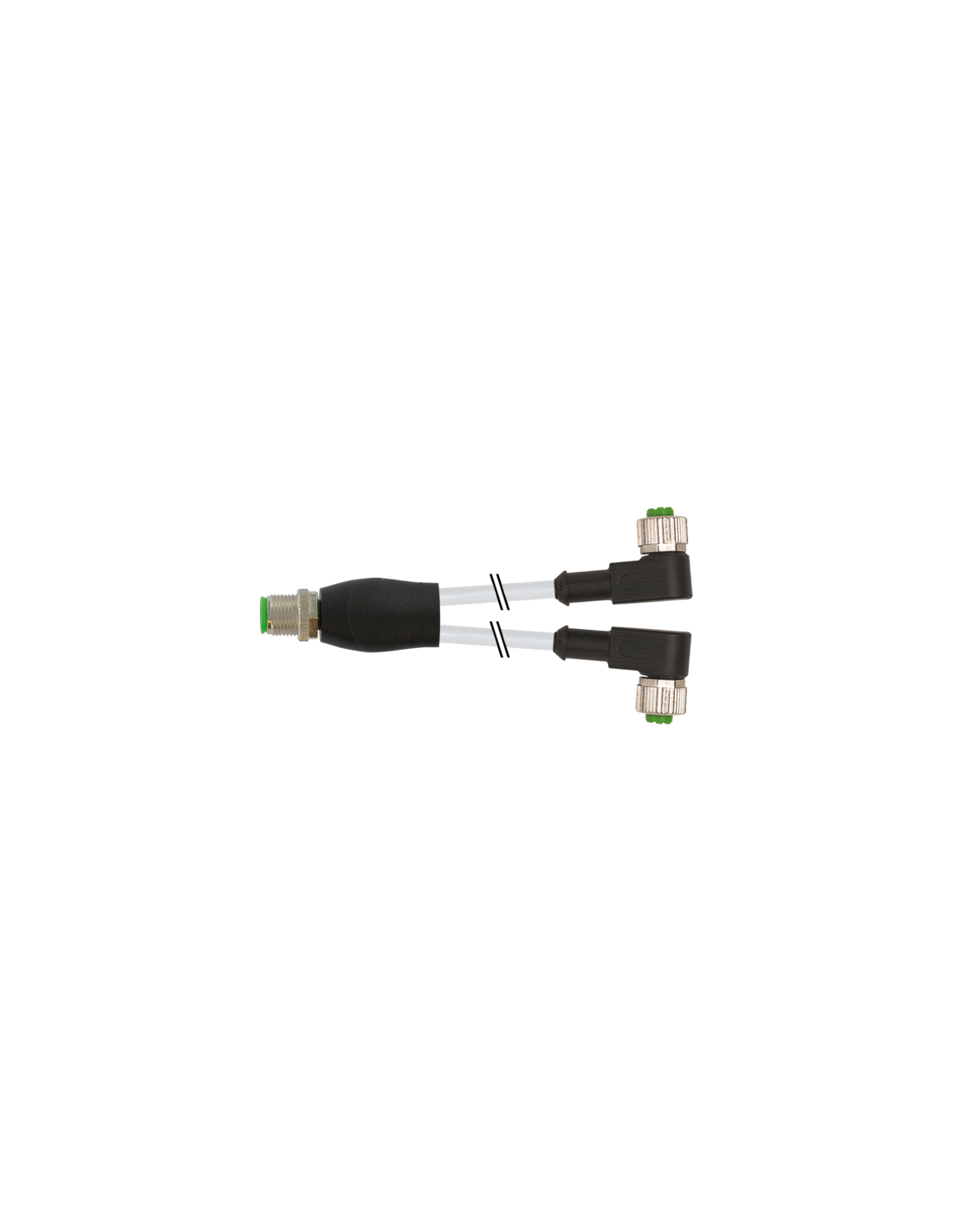

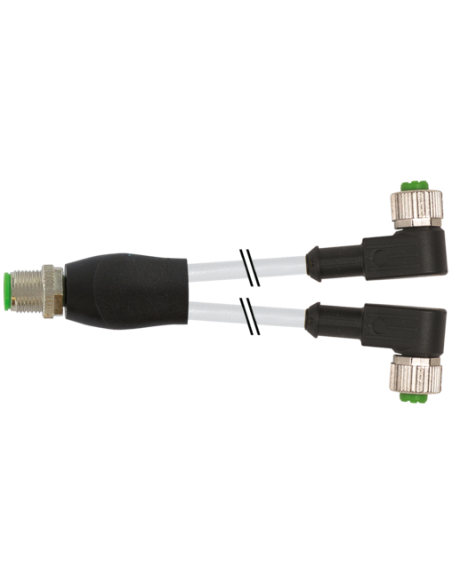

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 90° – zastosowanie i opis techniczny
Rozdzielacz Y M12 / M12 żeński 90° o kodzie produktu 7000-40741-2130060 to wysokiej jakości element przemysłowy służący do rozdzielania sygnałów lub zasilania w instalacjach automatyki przemysłowej, systemach czujników oraz aplikacjach wymagających integracji i szybkiego łączenia urządzeń z interfejsem M12. Produkt znajduje szerokie zastosowanie m.in. w branży spożywczej, motoryzacyjnej, maszynowej oraz w systemach transportu przemysłowego.
Budowa i kluczowe cechy rozdzielacza Y M12
Rozdzielacz typu Y wyposażony jest w jeden prosty wtyk męski M12 oraz dwa gniazda żeńskie M12 ustawione pod kątem 90°. Takie rozwiązanie umożliwia szybkie i bezpieczne rozgałęzienie instalacji, minimalizując ryzyko błędnego połączenia oraz zapewniając wysoki poziom szczelności i ochrony przed czynnikami zewnętrznymi.
- Wtyki: M12 x 1 (kodowanie A)
- Liczba pinów: 4 wtyk/3 piny w gniazdach
- Długość kabla: 0,6 m
- Kątowe wyjście żeńskie 90°, co zapewnia lepszą ergonomię montażu w trudno dostępnych miejscach
Zalety i korzyści stosowania rozdzielaczy M12
Rozdzielacze w standardzie M12 wyróżniają się trwałością oraz niezawodnością pracy w trudnych warunkach przemysłowych. Rozdzielacz wykonany jest z wysokiej jakości materiałów, takich jak PUR (płaszcz kabla) oraz miedź pozłacana na stykach, co zwiększa odporność na ścieranie, korozję i zapewnia doskonałe przewodnictwo.
- Obudowa odporna na oleje i chemikalia – przeznaczona do pracy w środowiskach przemysłowych.
- Wysoki stopień ochrony IP65, IP66K, IP67 – skuteczna ochrona przed pyłem oraz wodą.
- Możliwość pracy w szerokim zakresie temperatur od -25°C do 85°C.
- Wytrzymałość mechaniczna – połączenia zabezpieczone przed drganiami i urazami mechanicznymi.
Typowe zastosowania rozdzielaczy Y M12 w automatyce
Rozdzielacz Y M12 dedykowany jest do zastosowań, gdzie wymagana jest szybka i pewna dystrybucja sygnałów oraz energii pomiędzy urządzeniami. Znajduje zastosowanie w takich obszarach jak:
- Przemysłowe układy sterowania – integracja czujników, siłowników oraz modułów I/O
- Maszyny produkcyjne – rozdzielanie sygnałów z jednego czujnika do dwóch sterowników lub systemów zbierania danych
- Systemy przenośników – szybkie dzielenie sygnału dla wielu urządzeń wykonawczych
- Automatyka budynkowa – instalacje wymagające szczelnych i odpornych na zakłócenia połączeń
Właściwości techniczne i bezpieczeństwo użytkowania
Rozdzielacz Y M12 został zaprojektowany z myślą o łatwości i bezpieczeństwie montażu. Mechaniczne zabezpieczenia uniemożliwiają przypadkowe rozłączenie połączeń w czasie pracy. Pozłacane piny gwarantują długotrwałą, bezawaryjną eksploatację, nawet przy dużej liczbie cykli łączeniowych. Produkt odpowiada normie DIN EN 61076-2-101.
- Certyfikaty bezpieczeństwa: cURus
- Nominalne napięcie robocze: do 250 V AC/DC
- Maksymalny prąd roboczy na styk: 4 A
Rozdzielacz Y M12 – odporność oraz warunki środowiskowe
Konstrukcja odporna na płomienie, oleje i chemikalia oraz możliwość pracy w szerokim zakresie temperatur gwarantują pewność działania w różnorodnych warunkach przemysłowych oraz trudnym otoczeniu.
Dzięki temu rozdzielacz M12 sprawdzi się zarówno w aplikacjach stacjonarnych, jak i dynamicznych, gdzie przewody mogą być narażone na częste zginanie czy naprężenia.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
