Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

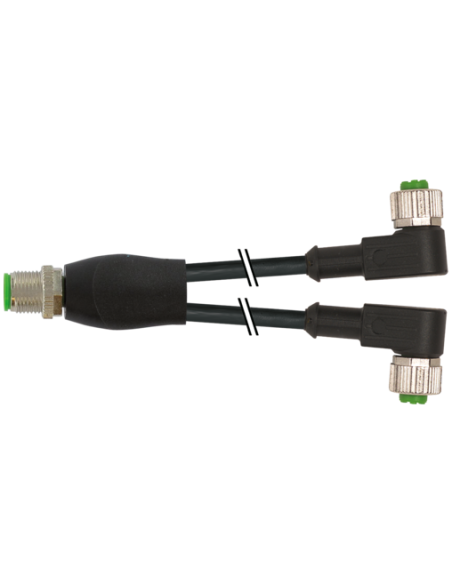

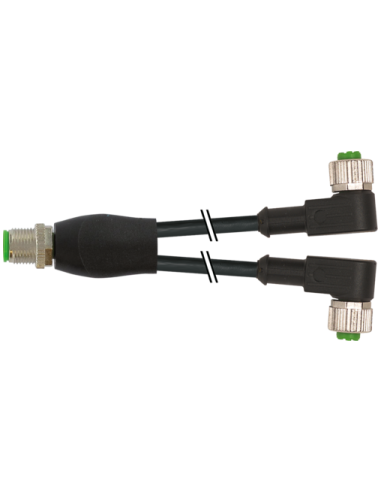

Rozdzielacz Y M12 / M12 żeński 90° – 7000-40761-6130100 do przemysłowych instalacji automatyki
Rozdzielacz Y M12 / M12 żeński 90° o kodzie produktu 7000-40761-6130100 umożliwia niezawodne i wygodne rozdzielanie sygnałów oraz zasilania w nowoczesnych instalacjach przemysłowych. Produkt wyposażony jest w złącza M12 – jedno męskie proste oraz dwa żeńskie pod kątem 90°, co gwarantuje optymalne wykorzystanie przestrzeni montażowej oraz elastyczność podłączenia różnorodnych urządzeń automatyki.
Zastosowania rozdzielacza typu Y M12 / M12 żeński 90°
- Automatyka przemysłowa – rozdzielanie sygnałów w czujnikach, siłownikach, enkoderach oraz systemach I/O.
- Sterowanie maszynami – podłączenie elementów wykonawczych i pomiarowych w trudnych warunkach środowiskowych.
- Budowa maszyn i linii produkcyjnych – łatwa integracja podzespołów w istniejących instalacjach bez potrzeby dodatkowego okablowania.
Wytrzymałość i bezpieczeństwo eksploatacji rozdzielaczy Y
Obudowa rozdzielacza wykonana jest z wysokiej jakości tworzywa PUR, które zapewnia wysoką odporność chemiczną oraz na oleje. Rozdzielacz posiada wysoki stopień ochrony IP65, IP66K oraz IP67, co pozwala na bezpieczną pracę w miejscach narażonych na kurz, bryzgi wody czy silne strumienie wodne.
Elementy połączeniowe oraz śrubowe są niklowane, a zastosowane uszczelnienia FKM dodatkowo zabezpieczają przed niekorzystnym wpływem środowiska. Prawidłowy montaż zapewnia zabezpieczenie przeciwwstrząsowe.
Specyfikacja złącza M12 z kątowymi gniazdami 90°
- 4 piny i kodowanie typu A, zgodność z normą DIN EN 61076-2-101.
- Zaciski przewodów odporne na wilgoć, pył i różnorodne media chemiczne.
- Zaciski żeńskie ustawione pod kątem prostym (90°) – szczególnie polecane przy ograniczonej przestrzeni montażowej.
- Wytrzymałość temperaturowa: -25°C do +85°C dla złącza oraz -30°C do +80°C dla kabla (praca stała).
Zalety i możliwości wykorzystania rozdzielacza M12 / M12
Stosowanie rozdzielaczy Y M12 przekłada się na skrócenie czasu montażu oraz redukcję długości okablowania. Dzięki mostkowaniu sygnałów produkt umożliwia szybkie podłączenie dwóch urządzeń do jednego portu M12 bez utraty parametrów transmisji. Elastyczna budowa sprawia, że doskonale nadaje się do zastosowań w ruchomych elementach maszyn lub wszędzie tam, gdzie miejsce montażu jest ograniczone.
Jakość przewodu i wytrzymałość na warunki zewnętrzne
Przewód zastosowany w rozdzielaczu spełnia wymagania normy VDE 0298-4 i posiada przekrój 0,34 mm². Jest wolny od ołowiu, kadmu, FCKW oraz silikonu, zapewnia również odporność na UV, oleje, płomień (zgodność z IEC 60332-2-2, UL 1581) oraz warunki mechaniczne. Odpowiedni promień gięcia (5x średnica dla instalacji stałej, 10x średnica dla instalacji ruchomej) gwarantuje trwałość i stabilność połączeń nawet przy intensywnym użytkowaniu.
Gdzie sprawdzi się rozdzielacz Y M12 / M12 żeński 90°?
- W instalacjach rozdzielających sygnały w czujnikach przemysłowych.
- Jako element podziału zasilania lub sygnału w systemach automatyki.
- W trudnych warunkach środowiskowych wymagających wysokiej szczelności złącza.
- W miejscach z ograniczonym dostępem oraz tam, gdzie potrzebna jest szybka konfiguracja połączeń.
Dzięki rozdzielaczowi Y M12 / M12 żeński 90° 7000-40761-6130100 możliwe jest elastyczne, trwałe i szybkie podłączenie komponentów automatyki w profesjonalnych systemach sterowania i monitorowania przemysłowego.
