Xtreme - Outdoor
Stal szlachetna 1.4305 (V4A)
Inne długości kabli są dostarczane na życzenie.

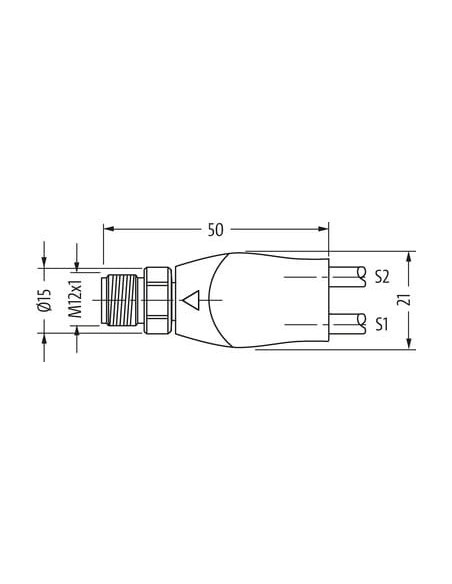

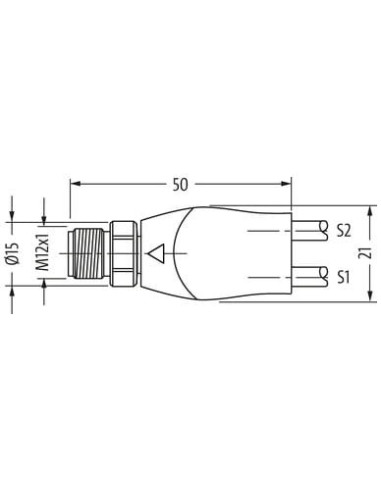

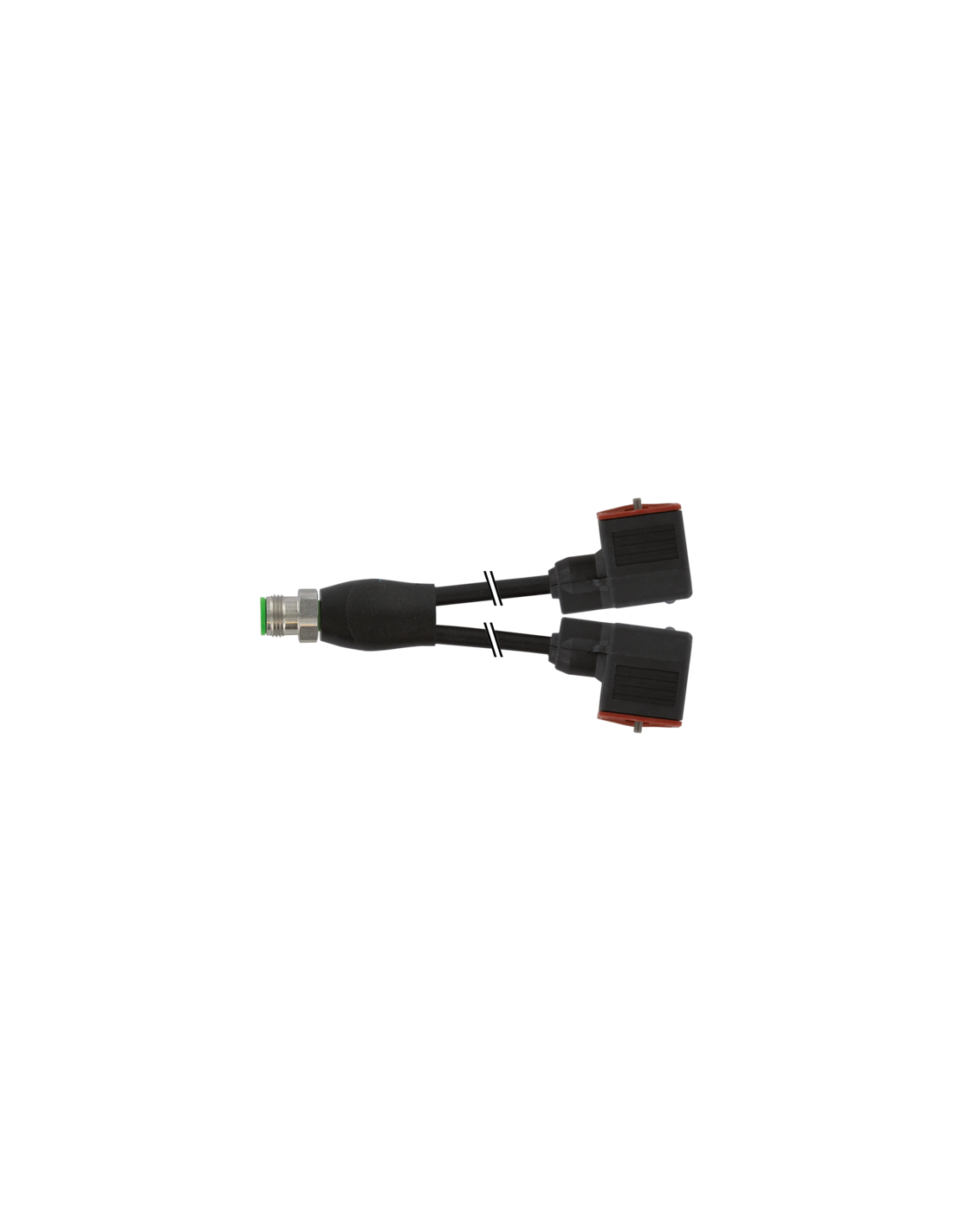

Rozdzielacz Y

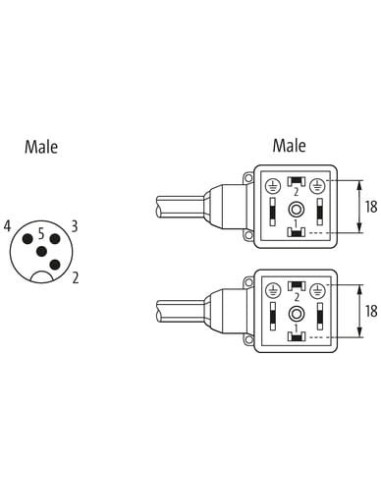

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A

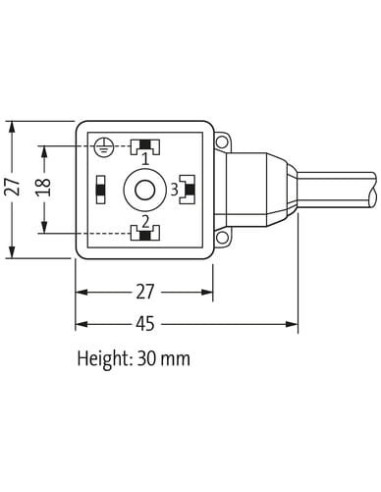

MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Moment obrotowy | 0,4 Nm |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 8 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

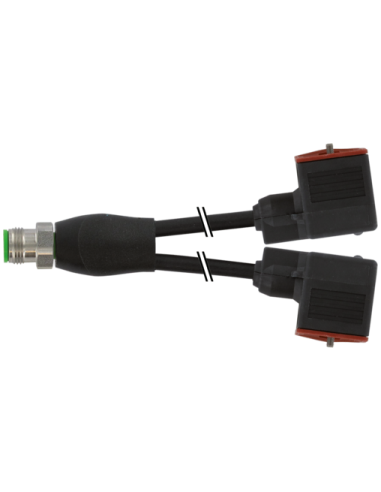

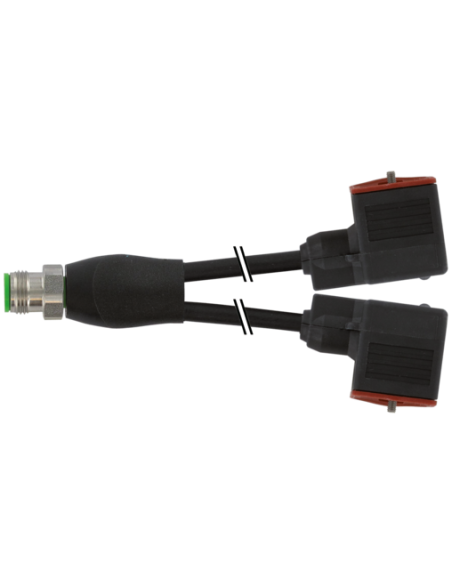

Rozdzielacz Y M12 Xtreme / zawór MSUD format A 18 mm – Wytrzymałe i niezawodne rozwiązanie przemysłowe
Rozdzielacz Y M12 Xtreme o kodzie produktu 7072-42401-6360150 to wysokiej klasy komponent przeznaczony do zastosowań w wymagających środowiskach przemysłowych. Dzięki przemyślanej konstrukcji i najwyższej jakości materiałom, produkt gwarantuje niezawodność oraz długą żywotność, nawet w trudnych warunkach zewnętrznych (outdoor), takich jak wilgoć, pył czy wahania temperatur.
Najważniejsze cechy rozdzielacza Y M12 do zaworu MSUD
- Odporność na czynniki zewnętrzne dzięki zastosowaniu materiałów takich jak stal szlachetna 1.4305 (V4A) oraz powłokę PUR, które zapewniają wysoką trwałość i ochronę przed korozją.
- Zgodność z normą DIN EN 61076-2-101 (M12) oraz formatem MSUD Typ A (18 mm) – szeroka kompatybilność z urządzeniami automatyki przemysłowej.
- Bezpieczeństwo i niezawodność połączeń – 4-pinowy system z pozłacanymi i posrebrzanymi stykami minimalizuje straty sygnału i zwiększa niezawodność przesyłu danych oraz zasilania.
- Wysoki poziom ochrony IP67 zabezpiecza przed pyłem i krótkotrwałym zanurzeniem w wodzie.
- Dioda LED sygnalizacyjna w kolorze żółtym umożliwia szybką diagnostykę stanu połączenia.
- Elastyczność dzięki możliwości zamówienia innych długości kabli na życzenie.
- Wytrzymały przewód – przewód PUR odporny na oleje, płomienie, czynniki chemiczne oraz promieniowanie UV (zgodność z DIN EN ISO 4892-2 A).
Możliwości i typowe zastosowanie rozdzielacza Y M12 Xtreme
Rozdzielacz Y M12 Xtreme jest dedykowany do połączeń cewek zaworów elektromagnetycznych, czujników i siłowników, a także kompleksowych układów automatyki przemysłowej, gdzie wymagane są szybkie i bezpieczne połączenia. Jego MSUD format A (18 mm) umożliwia pracę z popularnymi zaworami przemysłowymi oraz złączami typu M12.
Zastosowanie obejmuje:
- Automatykę przemysłową, robotykę oraz linie produkcyjne
- Systemy sterowania pneumatycznego i hydraulicznego
- Instalacje w przemyśle spożywczym, chemicznym, maszynowym oraz transportu wewnętrznego
- Aplikacje wymagające wysokiej odporności na czynniki mechaniczne i środowiskowe
Konstrukcja, wygoda montażu i bezpieczeństwo eksploatacji
Złącze M12 proste/90º z czterema pinami oraz diodą Z i diodą LED umożliwia łatwą diagnostykę oraz ogranicza ryzyko błędów podczas instalacji. Montaż realizowany jest poprzez włożenie i przykręcenie złączek, co zapewnia szczelne i pewne połączenie, nawet przy wysokim poziomie drgań.
Produkt charakteryzuje się podwyższoną trwałością na gięcie i skręcanie przewodu, co zostało potwierdzone specyfikacją liczby cykli zgięcia (do 10 milionów cykli) oraz odpornością mechaniczną kabla PUR. Konstrukcja wspiera ochronę IP67 zarówno w warunkach stacjonarnych, jak i podczas ruchu dynamicznego.
Podsumowanie – Rozdzielacz Y M12 Xtreme do MSUD, 4 piny, format A, kabel 1,5 m
Wytrzymały rozdzielacz Y do zastosowań przemysłowych, z wysokim stopniem ochrony, odpornością na ekstremalne warunki oraz niezawodną sygnalizacją LED. Dedykowany do automatyki, pneumatyki i hydrauliki, gdzie liczy się pewność działania oraz prosta diagnostyka połączeń.
