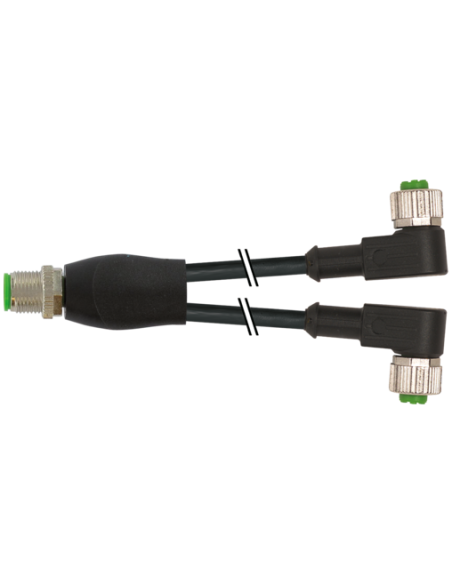

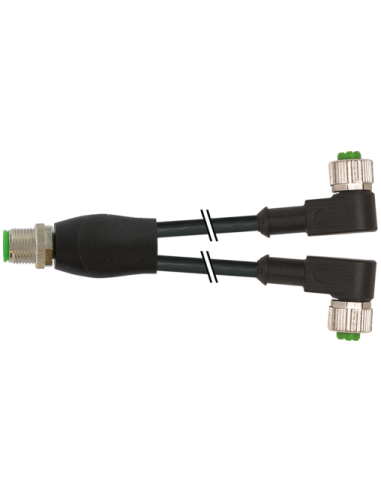

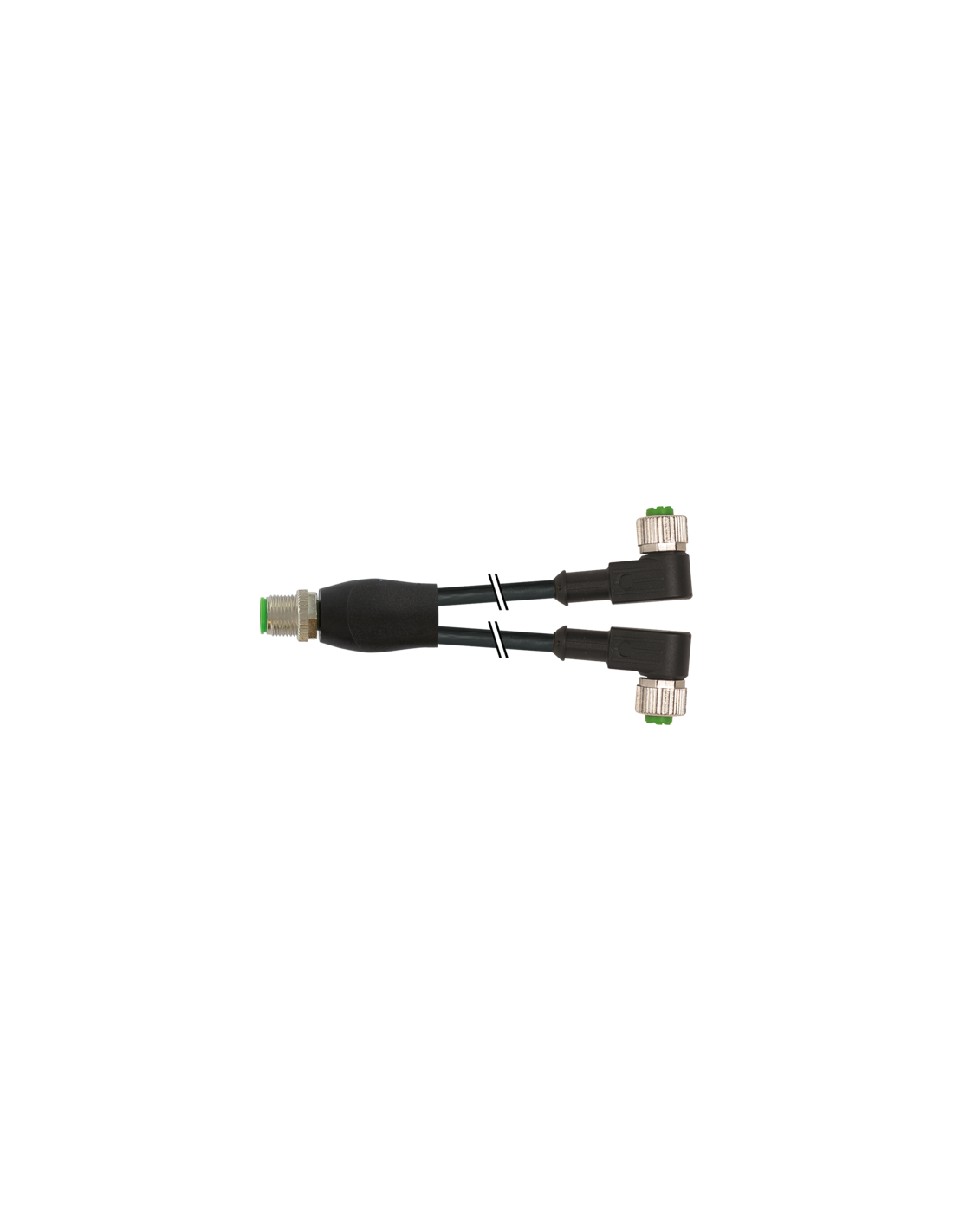

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 90° – profesjonalne rozwiązanie dla automatyki przemysłowej
Rozdzielacz typu Y M12 / M12 o kodzie produktu 7000-40741-6130300 to wysokiej jakości element przeznaczony do rozdzielania sygnałów i zasilania w instalacjach automatyki przemysłowej, maszynach oraz liniach produkcyjnych. Dzięki zastosowaniu męskiego złącza prostego oraz dwóch gniazd żeńskich pod kątem 90°, rozdzielacz ten w wygodny i bezpieczny sposób umożliwia podłączenie dwóch urządzeń do jednego wejścia M12.
Wytrzymała konstrukcja i wysoka odporność
Obudowa rozdzielacza wykonana jest z tworzywa sztucznego o wysokiej odporności chemicznej oraz na działanie olejów, co zapewnia niezawodność działania nawet w trudnych warunkach przemysłowych. Stopień ochrony IP65, IP66K oraz IP67 gwarantuje pełną odporność na pył oraz dużą odporność na wodę, dzięki czemu produkt nadaje się do pracy w środowiskach o podwyższonym ryzyku zabrudzenia lub zalania.
Złącza M12 z kodowaniem A – uniwersalność zastosowań
Złącza M12 x 1 z kodowaniem A są powszechnie wykorzystywane w automatyce oraz technice czujnikowej, umożliwiając szybkie i pewne łączenie przewodów sygnałowych oraz zasilających. Rozdzielacz umożliwia podłączenie przewodów 3- i 4-pinowych, oferując wszechstronność w zastosowaniach różnego rodzaju czujników i urządzeń wykonawczych.
Bezpieczna i łatwa instalacja
Produkt przystosowany jest do montażu poprzez włożenie i przykręcenie, co zapewnia pewność połączenia oraz zabezpieczenie przed przypadkowym rozłączeniem. Zaciski i styki wykonane są z trwałych, pozłacanych materiałów, co wpływa na niską rezystancję kontaktu i stabilność transmisji sygnału.
Zastosowanie rozdzielacza Y M12 / M12 – typowe przykłady
- Podłączanie dwóch czujników do jednego wejścia w sterowniku PLC
- Szybka rozbudowa istniejących instalacji sygnałowych
- Integracja czujników i urządzeń wykonawczych w systemach automatyki
- Zastosowanie w przemyśle spożywczym, maszynowym, logistycznym i motoryzacyjnym
- Praca w miejscach narażonych na wilgoć, zapylenie i kontakt z olejami
Parametry przewodu i niezawodność pracy
Przewód o długości 3 m, z izolacją PVC, pozbawiony ołowiu, kadmu oraz silikonu, zapewnia wysoką elastyczność i odporność na zginanie. Został zaprojektowany do pracy w szerokim zakresie temperatur (-30 °C do +80 °C), co umożliwia jego zastosowanie zarówno w instalacjach stacjonarnych, jak i ruchomych. Przekrój żyły wynosi 0,34 mm², a możliwość przenoszenia prądu do 6 A zapewnia niezawodne działanie urządzeń peryferyjnych.
Zalety stosowania rozdzielacza typu Y M12
- Łatwość montażu dzięki budowie plug&play oraz standardowi M12
- Odporność na warunki agresywne – chemikalia, oleje, wilgoć, pył
- Uniwersalne zastosowanie w wielu gałęziach przemysłu
- Zgodność z normą DIN EN 61076-2-101 (M12)
- Stabilność pracy dzięki wysokiej jakości wykonania złączy i przewodów
Podsumowanie – rozdzielacz Y M12 / M12 do wymagających aplikacji
Prosty w montażu rozdzielacz Y M12 / M12 z gniazdami kątowymi 90°, trwałym przewodem 3 m oraz ochroną IP67 sprawdzi się w miejscach wymagających rozgałęzienia sygnałów oraz zasilania. Stanowi niezawodne rozwiązanie wszędzie tam, gdzie kluczowe są pewność połączenia, wytrzymałość na czynniki zewnętrzne oraz szybka integracja elementów automatyki.
