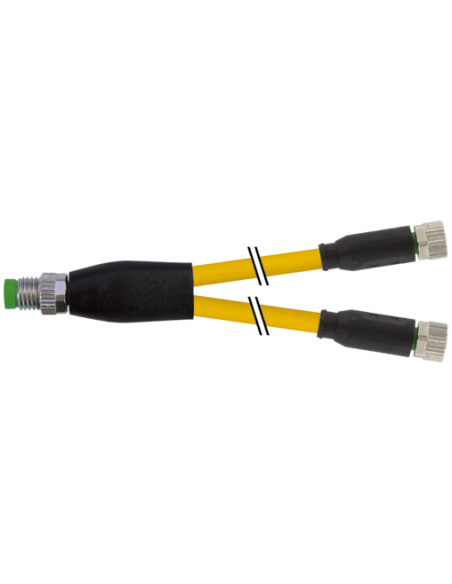

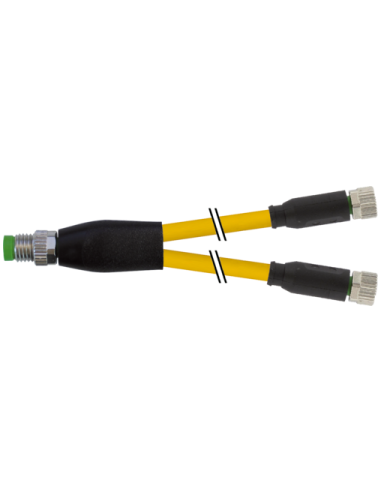

Rozdzielacz typu Y M8 – M8, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 010 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M8 męski/żeński – Zastosowanie w automatyce przemysłowej
Rozdzielacz Y M8 męski M8 / żeński M8 0° o numerze katalogowym 7000-87001-0100030 to niezawodne, profesjonalne rozwiązanie do rozdzielania sygnałów oraz zasilania w systemach automatyki przemysłowej. Komponent ten pozwala na efektywne podłączenie dwóch urządzeń do jednego wejścia, co znacznie upraszcza konfigurację aplikacji automatyki, maszyn oraz linii produkcyjnych.
Zalety i cechy charakterystyczne rozdzielacza Y M8
Wysoka jakość wykonania została osiągnięta dzięki zastosowaniu materiałów takich jak PUR, PVC oraz stop miedzi, co zapewnia odporność na działanie substancji chemicznych i olejów. Rozdzielacz spełnia normy szczelności IP65, IP66K, IP67 oraz IP68, co gwarantuje bezpieczeństwo użytkowania w trudnych warunkach przemysłowych.
- Uniwersalne zastosowanie – do maszyn, robotów przemysłowych, czujników oraz układów zasilania.
- Łatwy montaż – szybkozłącze typu M8 x 1 oraz niewielkie rozmiary umożliwiają łatwą integrację z istniejącymi instalacjami.
- Solidne zabezpieczenie przeciwwstrząsowe.
- Pozłacane styki – doskonała przewodność i długa żywotność.
- Przewód o długości 0,3 m – zapewnia wygodę w prowadzeniu instalacji na ograniczonej przestrzeni.
- Idealny do połączeń w rozdzielnicach, szafach sterowniczych oraz modułach IO-Link.
Budowa i schematy połączeń rozdzielacza Y M8
Rozdzielacz wyposażony jest w jeden prosty wtyk męski M8 oraz dwa proste gniazda żeńskie M8 o oznaczeniu 4/3-pinowe, zgodnie z normą DIN EN 61076-2-114. Umożliwia on równoległe podłączenie dwóch odbiorników do jednego wejścia sterownika lub zasilacza, dzięki czemu optymalizuje przestrzeń i strukturę instalacji.

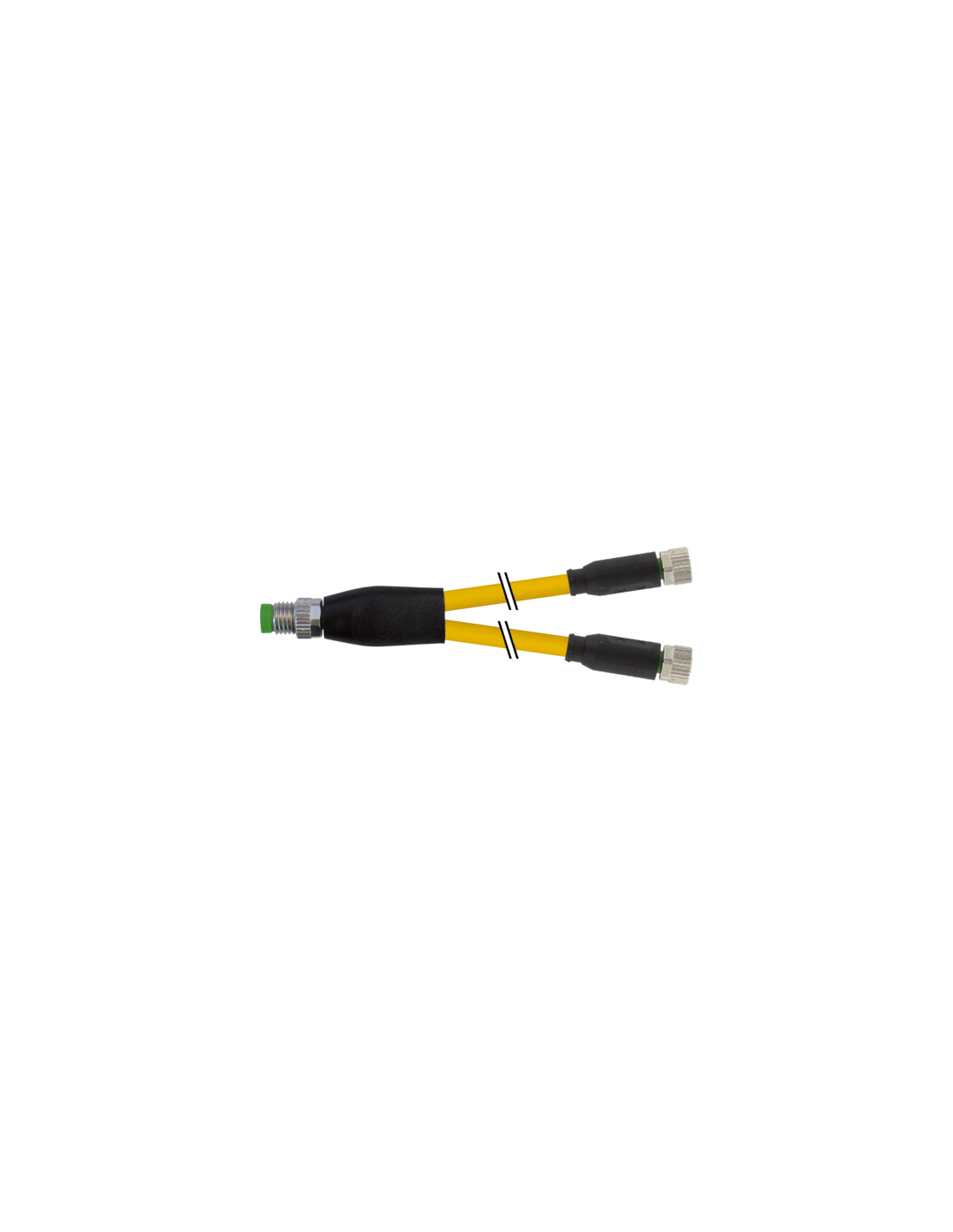

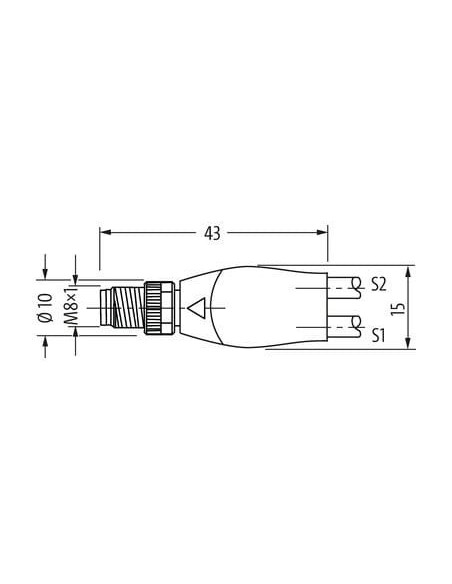

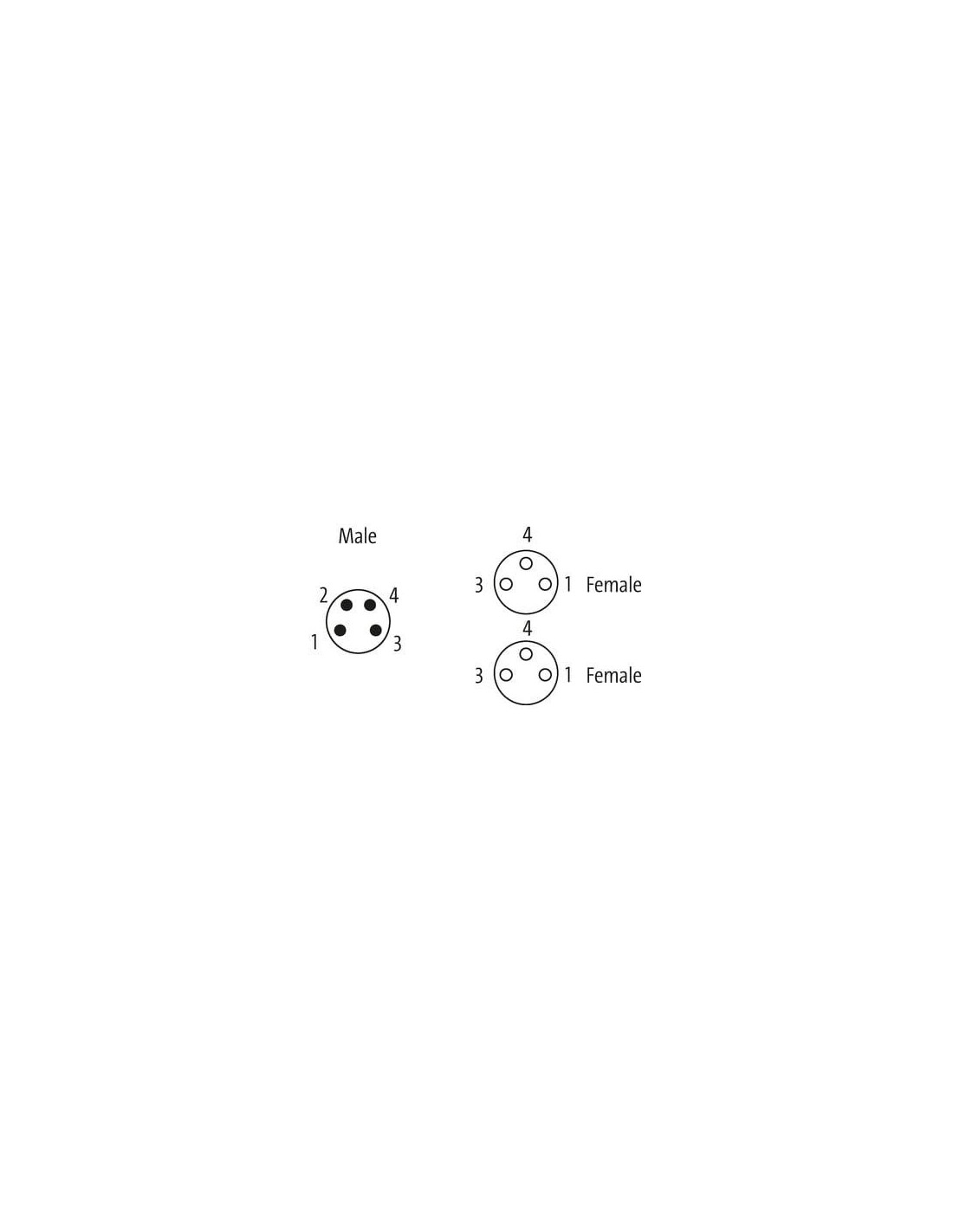

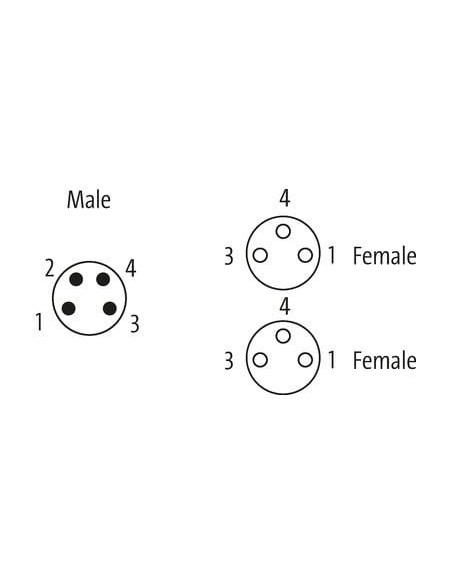

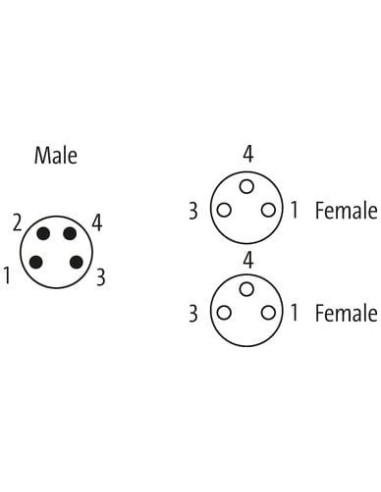

Czytelny układ połączeń oraz przejrzyste oznaczenia pinów gwarantują łatwość montażu. W załączonych rysunkach technicznych oraz schematach można znaleźć szczegóły dotyczące przypisania przewodów oraz rozmieszczenia pinów.
Typowe zastosowania rozdzielacza Y M8 w przemyśle
- Automatyka produkcyjna – podłączanie kilku czujników do jednego wejścia sterownika PLC.
- Systemy bezpieczeństwa – rozdzielanie sygnałów zwrotnych z krańcówek lub fotokomórek.
- Systemy robotyki – dzielenie sygnałów na zasilane moduły wykonawcze.
- Maszyny i linie pakujące – prostota integracji i oszczędność miejsca w rozdzielnicach.
Parametry środowiskowe i trwałość
Dzięki zastosowaniu wysokogatunkowych materiałów oraz odporności na temperatury robocze w zakresie od -25 °C do +85 °C (przy okablowaniu: od -30 °C do +80 °C w pracy stałej), rozdzielacz może być wykorzystywany zarówno w środowiskach o podwyższonym poziomie wilgotności, zapylenia, jak i przy narażeniu na kontakt z chemikaliami oraz olejami.
Klasa ochrony, wytrzymałość mechaniczna oraz spełnienie rygorystycznych norm branżowych sprawiają, że komponent ten świetnie sprawdza się w aplikacjach wymagających niezawodności oraz długotrwałej pracy bez konieczności częstych przeglądów.
Podsumowanie
Rozdzielacz Y M8 męski M8 / żeński M8 to kompaktowy, solidny element instalacji automatyki przemysłowej, dedykowany do rozdzielania sygnałów oraz zasilania w sposób szybki, estetyczny i bezpieczny. To idealny wybór do integracji w systemach, gdzie istotne są niezawodność, prostota montażu oraz wysoka odporność na wpływ niekorzystnych warunków środowiskowych.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
