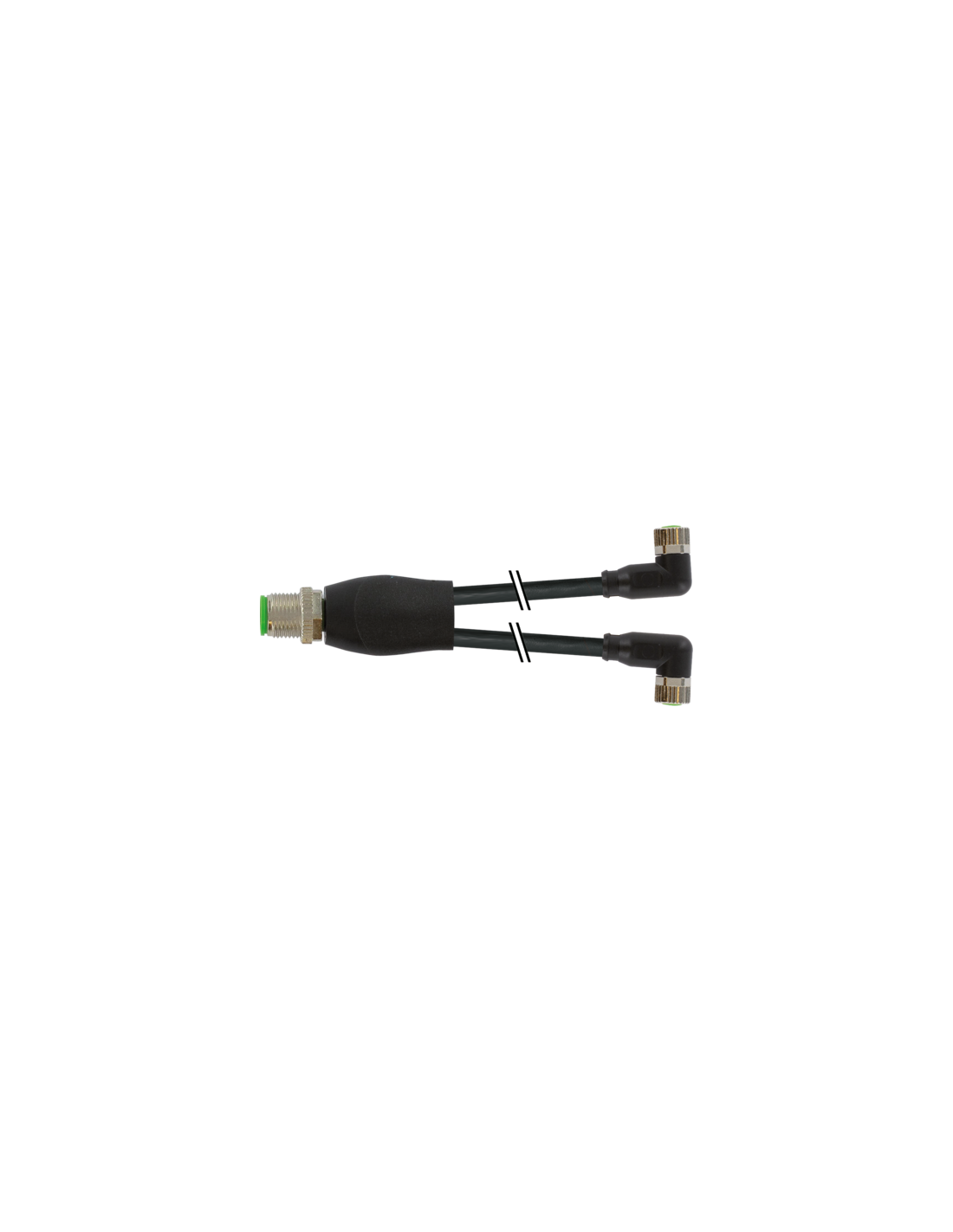

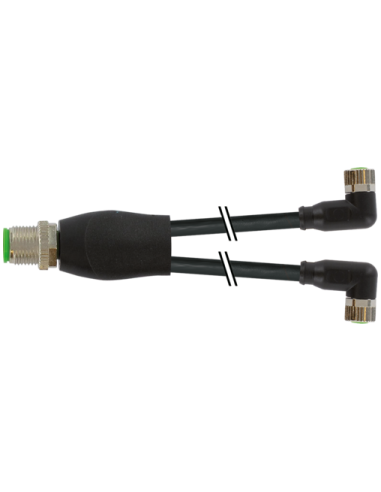

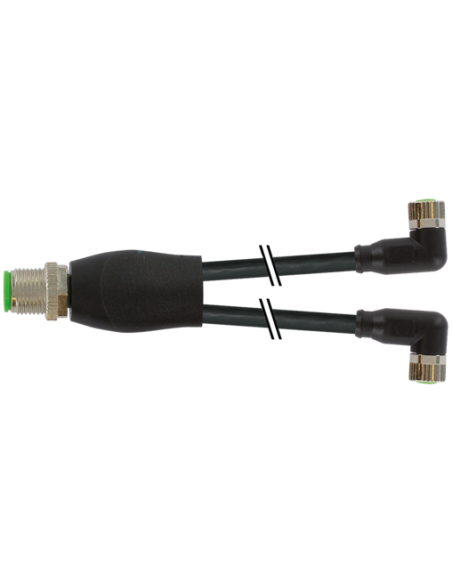

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor-trójnik M12 męski na 2xM8 żeński kątowy – rozdzielacz kablowy do automatyki
Konektor-trójnik M12 męski – 2xM8 żeński, kątowy (kod produktu: 7000-40841-6300060) to uniwersalne złącze kablowe, zaprojektowane do zastosowań w automatyce przemysłowej, systemach sensorowych oraz aplikacjach maszynowych. Dzięki swojej konstrukcji typu Y umożliwia efektywne rozdzielenie sygnału lub zasilania z jednego złącza M12 na dwa M8, co znacznie ułatwia organizację rozbudowanych instalacji elektrycznych.
Najważniejsze cechy i zastosowania rozdzielacza M12/M8
Przewód rozdzielający M12 na 2xM8 sprawdza się szczególnie w sieciach czujników, silników, systemach IO-Link oraz w rozproszonej automatyce, gdzie wymagana jest szybka i niezawodna dystrybucja sygnałów. Produkt znajduje zastosowanie w:
- zdecentralizowanych systemach automatyki przemysłowej,
- rozbudowie linii produkcyjnych oraz maszyn,
- instalacjach wymagających oszczędności miejsca dzięki kompaktowej budowie,
- szybkiej i pewnej transmisji sygnałów analogowych i cyfrowych,
- aplikacjach narażonych na wibracje i trudne warunki środowiskowe – dzięki wysokiej klasie szczelności IP67.
Każdy z konektorów gwarantuje pewne i stabilne połączenie dzięki solidnym stykach oraz trwałym, chemoodpornym materiałom użytym do produkcji.
Budowa i wykonanie konektora – wytrzymałość i niezawodność
Konektor Y M12/M8 posiada prosty wtyk M12 (męski) oraz dwa żeńskie gniazda M8 umieszczone pod kątem 90°, co minimalizuje ryzyko uszkodzeń mechanicznych w przypadku pracy w ograniczonej przestrzeni. Obudowa wykonana z wytrzymałego tworzywa sztucznego oraz złącza z pozłacanymi stykami zapewniają:
- odporność na oleje, smary i wiele substancji chemicznych,
- wysoką ochronę przed wilgocią i pyłem (stopień ochrony IP67),
- stabilność parametrów w szerokim zakresie temperatur roboczych – od -25°C do +85°C,
- łatwy i szybki montaż dzięki radełkowanej nakrętce oraz blokadzie antywibracyjnej,
- zabezpieczenie przeciwwstrząsowe.
Produkt spełnia normy DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8). Przekrój przewodu i liczba żył umożliwiają przesył sygnałów oraz prądu do 4 A na styk.
Możliwości zastosowania trójnika M12/M8 – optymalizacja okablowania
Trójnik kablowy M12-M8 to rozwiązanie dedykowane do środowisk przemysłowych i automatyki, gdzie priorytetem jest niezawodność połączenia oraz prostota zarządzania przewodami. Typowe branże wykorzystujące ten konektor to:
- automatyka przemysłowa,
- robotyka,
- projektowanie maszyn,
- systemy transportowe i logistyczne,
- technologie pakowania oraz produkcji żywności (odporność na środki czyszczące).
Odpowiednia długość kabla oraz wysoka elastyczność przewodów wspiera instalację nawet w miejscach o ograniczonej przestrzeni montażowej.
Zalety konstrukcyjne – bezpieczeństwo i łatwość użytkowania
Konektor-trójnik M12 na 2xM8 minimalizuje czas montażu i demontażu, eliminuje problem połączeń lutowanych oraz zapewnia pewność i bezpieczeństwo transmisji sygnałów. Wysoka jakość wykonania oraz zastosowanie materiałów dostosowanych do surowych warunków przemysłowych gwarantują długą i bezawaryjną eksploatację, nawet przy intensywnym użytkowaniu.
Produkt objęty jest certyfikatami cURus, zgodnie z aktualnymi wymaganiami międzynarodowymi.
