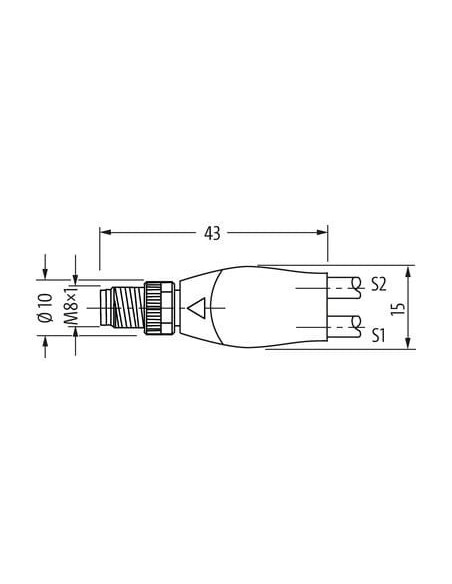

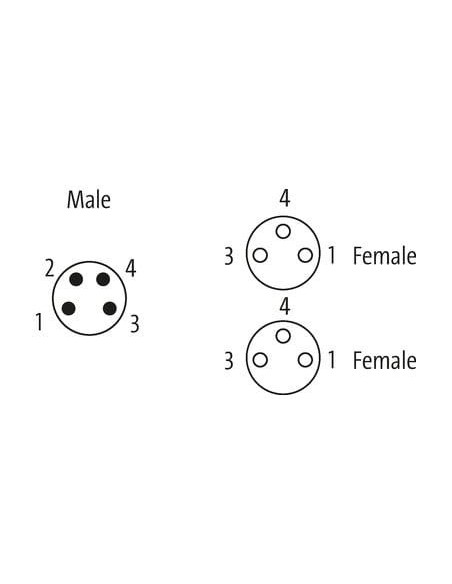

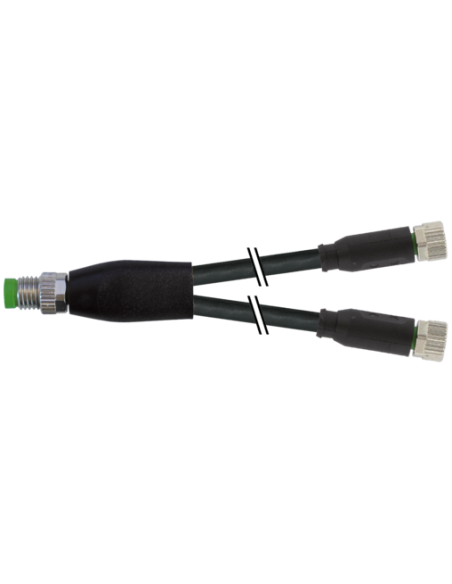

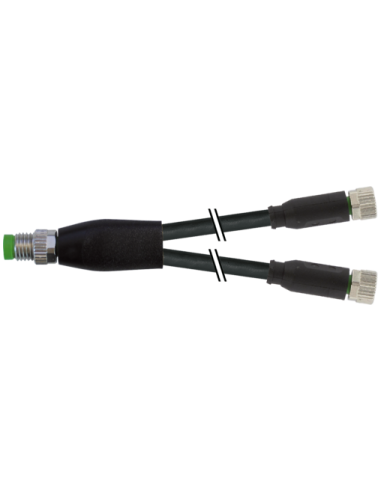

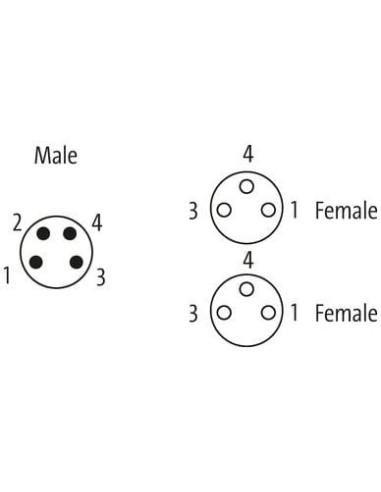

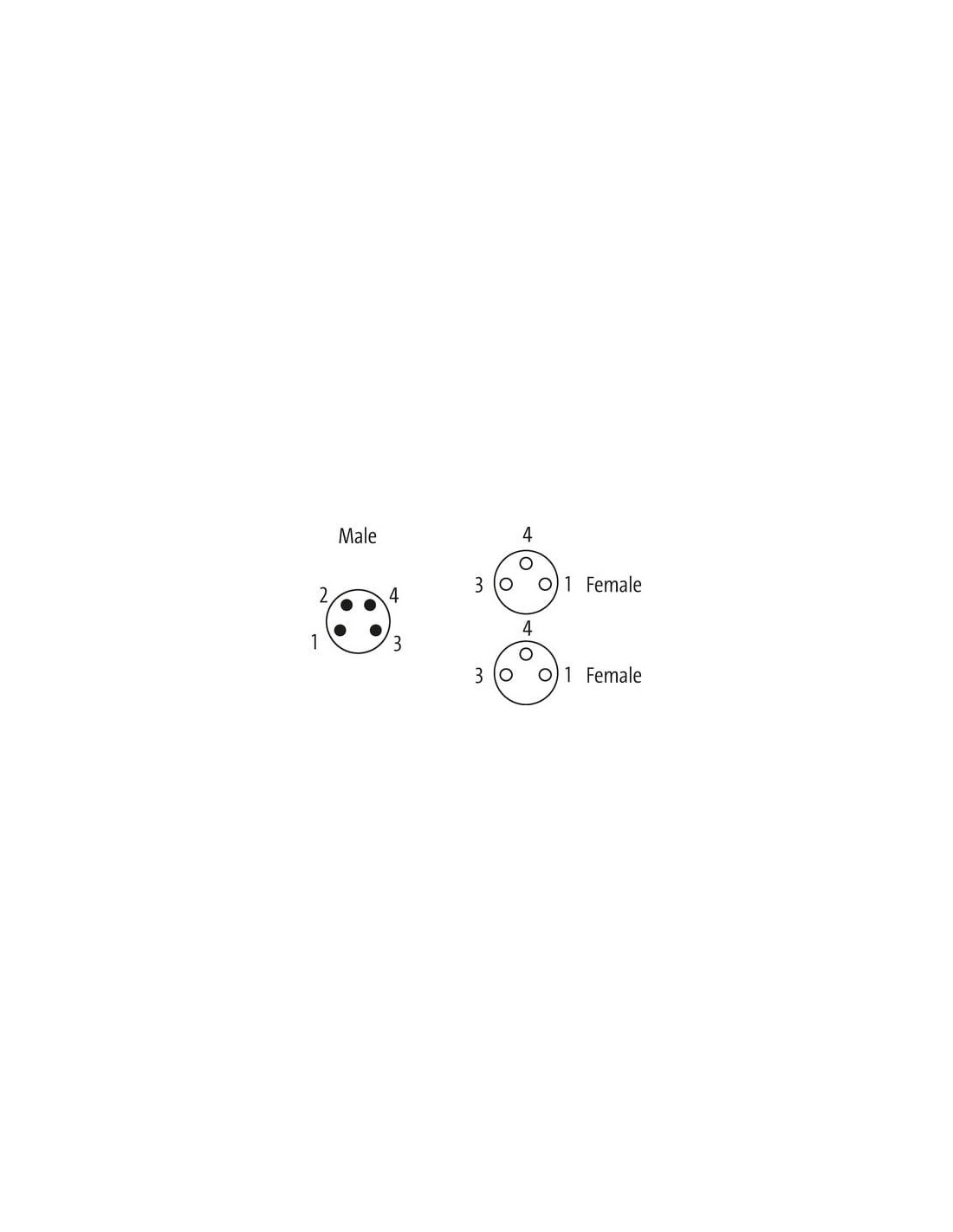

Rozdzielacz typu Y M8 – M8, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M8 męski/żeński 0° – 7000-87001-6300150: niezawodne połączenia w automatyce
Rozdzielacz Y M8 o kodzie 7000-87001-6300150 to specjalistyczny przewód rozdzielający, dedykowany wymagającym aplikacjom w automatyce przemysłowej, maszynach produkcyjnych oraz instalacjach sterowniczych. Umożliwia szybkie i pewne podłączenie dwóch urządzeń za pomocą jednego gniazda, minimalizując ilość kabli oraz optymalizując przestrzeń w szafach sterowniczych i systemach maszynowych.
Budowa i wykonanie – wytrzymałość oraz niezawodność w codziennej pracy
Rozdzielacz Y wyposażony jest w złącza M8: jedną wtyczkę męską oraz dwa gniazda żeńskie, wszystkie w standardzie prostym (0°). Złącza posiadają pozłacane styki, które zapewniają najwyższą jakość przesyłu sygnałów oraz zwiększoną odporność na korozję.
Obudowa wykonana z wysokogatunkowego tworzywa sztucznego PUR oraz solidnych elementów metalowych (mosiądz, odlew cynkowy) gwarantuje doskonałą odporność na uszkodzenia mechaniczne, działanie olejów oraz substancji chemicznych. Klasa ochrony IP65, IP66K, IP67 oraz IP68 zapewnia bezpieczną eksploatację nawet w trudnych warunkach przemysłowych.
Parametry techniczne i bezpieczne użytkowanie
Rozdzielacz Y umożliwia łączenie do trzech przewodów (4/3-piny), co pozwala na efektywne dystrybuowanie sygnałów oraz zasilania. Maksymalny prąd na jeden styk wynosi 4A, a napięcia robocze sięgają 60V DC i 50V AC (dla UL: 30V). Zastosowany przewód o długości 1,5 m charakteryzuje się elastyczną powłoką PUR, która zapewnia wytrzymałość na promieniowanie UV, ścieranie, zginanie oraz skręcanie.
Rozdzielacz spełnia normę DIN EN 61076-2-114 (M8), a przewód został przebadany pod kątem odporności na płomień, UV oraz benzynę. Wysoka cykliczność zginania oraz odporność na wielokrotne skręcanie sprawiają, że jest doskonałym wyborem do zastosowań w ruchomych częściach maszyn.
Zastosowania rozdzielacza Y M8 w przemyśle
- Automatyka przemysłowa: szybkie i pewne rozgałęzienie sygnałów z czujników, siłowników, enkoderów.
- Budowa maszyn i linii produkcyjnych: redukcja ilości kabli oraz oszczędność miejsca w zabudowie maszynowej.
- Systemy sterowania i szafy elektryczne: łatwe rozdzielanie połączeń bez potrzeby stosowania dodatkowych listw łączeniowych.
- Robotyka i automatyka mobilna: wysoka odporność na czynniki zewnętrzne oraz wytrzymałość mechaniczna.
Najważniejsze zalety rozdzielacza Y M8
- Prosta i szybka instalacja – montaż za pomocą wtyków M8 (włożone, przykręcone, zabezpieczenie przeciwwstrząsowe).
- Optymalizacja okablowania – umożliwia podłączenie dwóch urządzeń do jednego gniazda, ograniczając ilość kabli i złącz.
- Stabilność połączenia – gwarancja odporności na wibracje, wstrząsy oraz trudne warunki otoczenia.
- Uniwersalność – kompatybilność z większością urządzeń i standardem M8.
- Bezpieczeństwo użytkowania – klasa ochrony do IP68 oraz szeroki zakres temperatury roboczej od -25°C do 85°C (w zależności od jakości kabla nawet do -40°C i 90°C).
Podsumowanie: rozdzielacz Y M8 do profesjonalnych zastosowań
Rozdzielacz Y M8 męski/żeński to wysokiej klasy przewód rozdzielający, przeznaczony do zastosowań profesjonalnych w przemyśle, automatyce oraz instalacjach sterowniczych. Zastosowanie solidnych materiałów, doskonała ochrona przed czynnikami zewnętrznymi, wszechstronność i łatwość montażu – wszystko to czyni go niezastąpionym elementem każdej niezawodnej instalacji automatyki.
