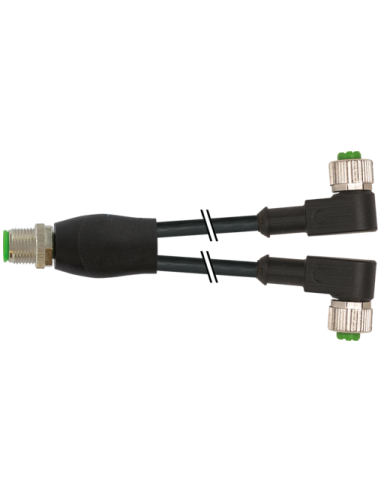

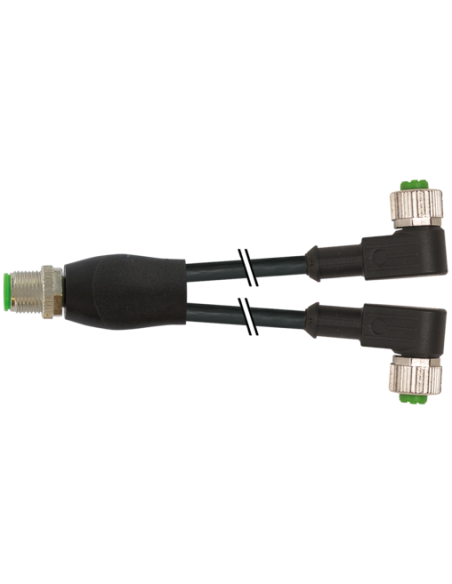

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 męski / M12 żeński 90° A-code – profesjonalny rozdzielacz sygnałów i zasilania
Rozdzielacz Y M12 to niezawodne rozwiązanie do rozgałęziania sygnałów w systemach automatyki przemysłowej. Wyposażony w wtyk M12 męski prosty oraz gniazda M12 żeńskie kątowe 90° (A-code), zapewnia wygodne i bezpieczne połączenie nawet w trudno dostępnych miejscach. Rozdzielacz został wykonany z wysokiej jakości materiałów, które gwarantują odporność na typowe czynniki środowiskowe występujące w przemyśle.
Zastosowanie rozdzielacza Y M12
Rozdzielacz sygnałów M12 znakomicie sprawdzi się w aplikacjach wymagających podziału zasilania lub sygnału z jednego urządzenia na dwa odbiorniki, np. w:
- Automatyce przemysłowej – rozgałęzianie sygnałów czujników lub aktuatorów,
- Liniach produkcyjnych, gdzie konieczna jest szybka i pewna dystrybucja sygnałów lub zasilania,
- Maszynach, w których instalacja komponentów wymaga kompaktowych rozwiązań,
- Układach transportowych i magazynowych,
- Sektorze motoryzacyjnym oraz spożywczym, gdzie trwałość i niezawodność połączeń jest kluczowa.
Najważniejsze cechy produktu
- Typ połączeń: Wtyczka M12 męska prosta / dwa gniazda M12 żeńskie kątowe 90°
- Kodowanie: A (standard przemysłowy)
- Liczba pinów: 4/3
- Długość kabla: 6 m (opcjonalnie inne długości na zamówienie)
- Materiał obudowy: Trwałe tworzywo PUR o bardzo dobrej odporności chemicznej oraz na oleje
- Stopień ochrony: IP65, IP66K, IP67 – szczelność i odporność na pył oraz wodę
- Powłoka styków: Pozłacane styki dla maksymalnej niezawodności połączenia
- Odporność na drgania i wstrząsy dzięki odpowiedniemu montażowi oraz materiałom o wysokiej wytrzymałości
- Bezhalogenowy, bezołowiowy – zgodność ze standardami środowiskowymi
Konstrukcja i wytrzymałość – dedykowane do trudnych warunków przemysłowych
Konstrukcja rozdzielacza Y M12 bazuje na trwałych materiałach: korpus wykonany z tworzywa sztucznego (PUR), metalowe elementy połączeniowe z cynkowego odlewu ciśnieniowego oraz uszczelki FKM. Złącza posiadają ochronę IP65/IP66K/IP67, co zapewnia pełną szczelność nawet w bardzo wymagającym środowisku przemysłowym. Produkt cechuje się wysoką odpornością na:
- Uszkodzenia mechaniczne,
- Czynniki chemiczne,
- Kontakt z olejami i benzyną,
- Oddziaływanie promieniowania UV,
- Ekstremalne temperatury robocze od -25°C do +85°C (dla kabla: do -40°C w stanie stałym).
Zalety użytkowe rozdzielacza Y M12
- Bezpieczne i szybkie rozdzielanie sygnału bez konieczności stosowania skomplikowanych skrzynek rozdzielczych,
- Kątowe wyjścia (90°) umożliwiają montaż w miejscach o ograniczonej przestrzeni,
- Możliwość pracy w środowiskach agresywnych – odporność na chemikalia i oleje,
- Uniwersalne zastosowanie w wielu sektorach przemysłu dzięki standardowi M12,
- Prosty montaż – złącza wkręcane z zabezpieczeniem przeciwwstrząsowym,
- Podwyższona żywotność i wytrzymałość – do 10 mln cykli gięcia kabla.
Typowe parametry techniczne
Napięcie robocze: do 250 V AC/DC (maks.), Prąd roboczy: do 4 A na styk. Przewód: 3-żyłowy, miedziany, o przekroju 0,34 mm², zewnętrzna średnica izolacji 4,1 mm, płaszcz z PUR odporny na czynniki mechaniczne i chemiczne. Kabel posiada właściwości trudnopalne, certyfikowane według UL 1581 i IEC 60332-2-2. Montaż możliwy na gwincie M12 x 1.
Przemysłowe złącza i rozdzielacze Y M12 – optymalizacja połączeń automatyki
Stosowanie rozdzielaczy Y M12 umożliwia efektywną i bezpieczną rozbudowę instalacji automatyki przemysłowej, gwarantując stabilność sygnału i niezawodność zasilania. Jest to idealny wybór dla aplikacji wymagających pewnych połączeń przy minimalnym nakładzie czasu i pracy instalacyjnej.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
