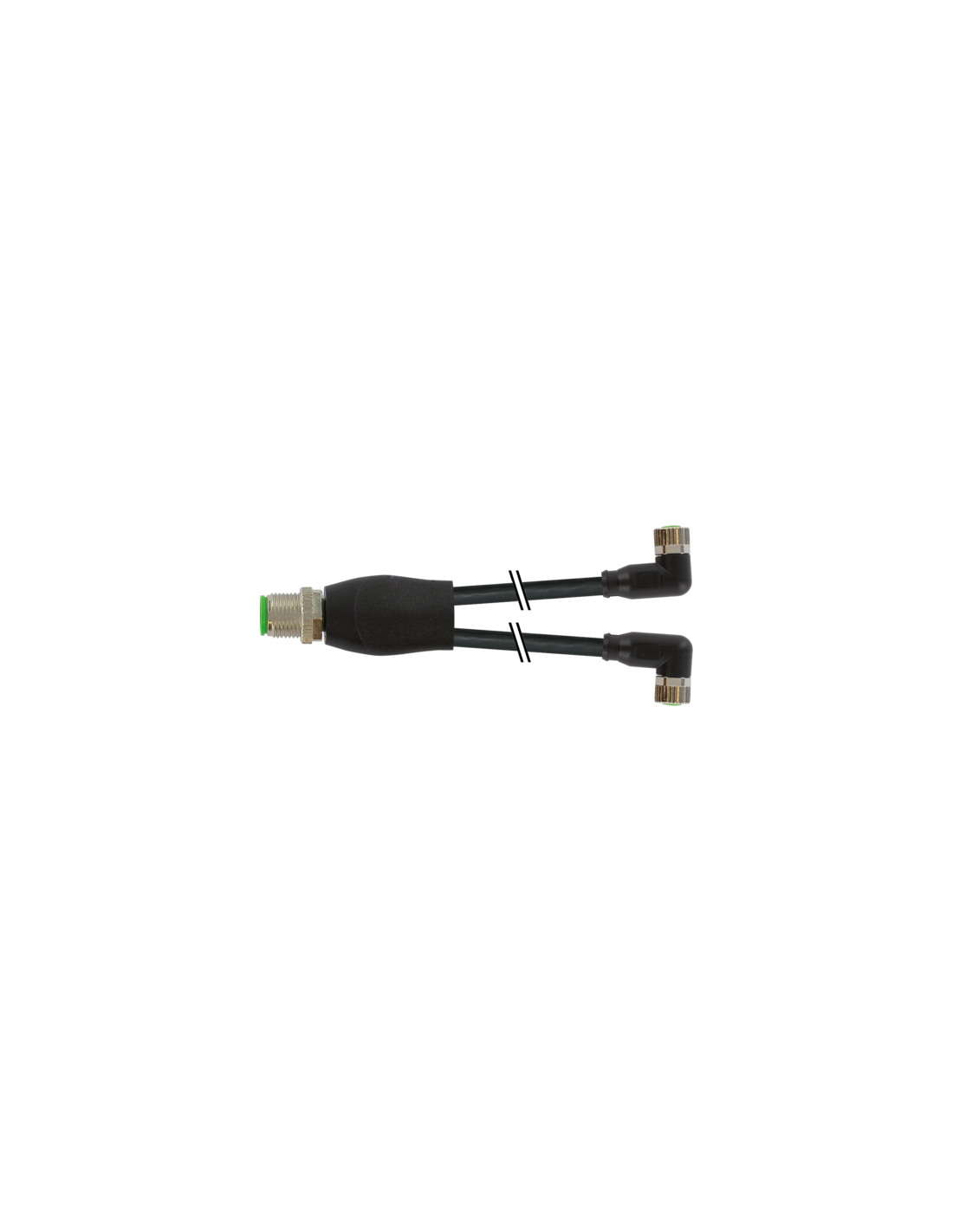

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

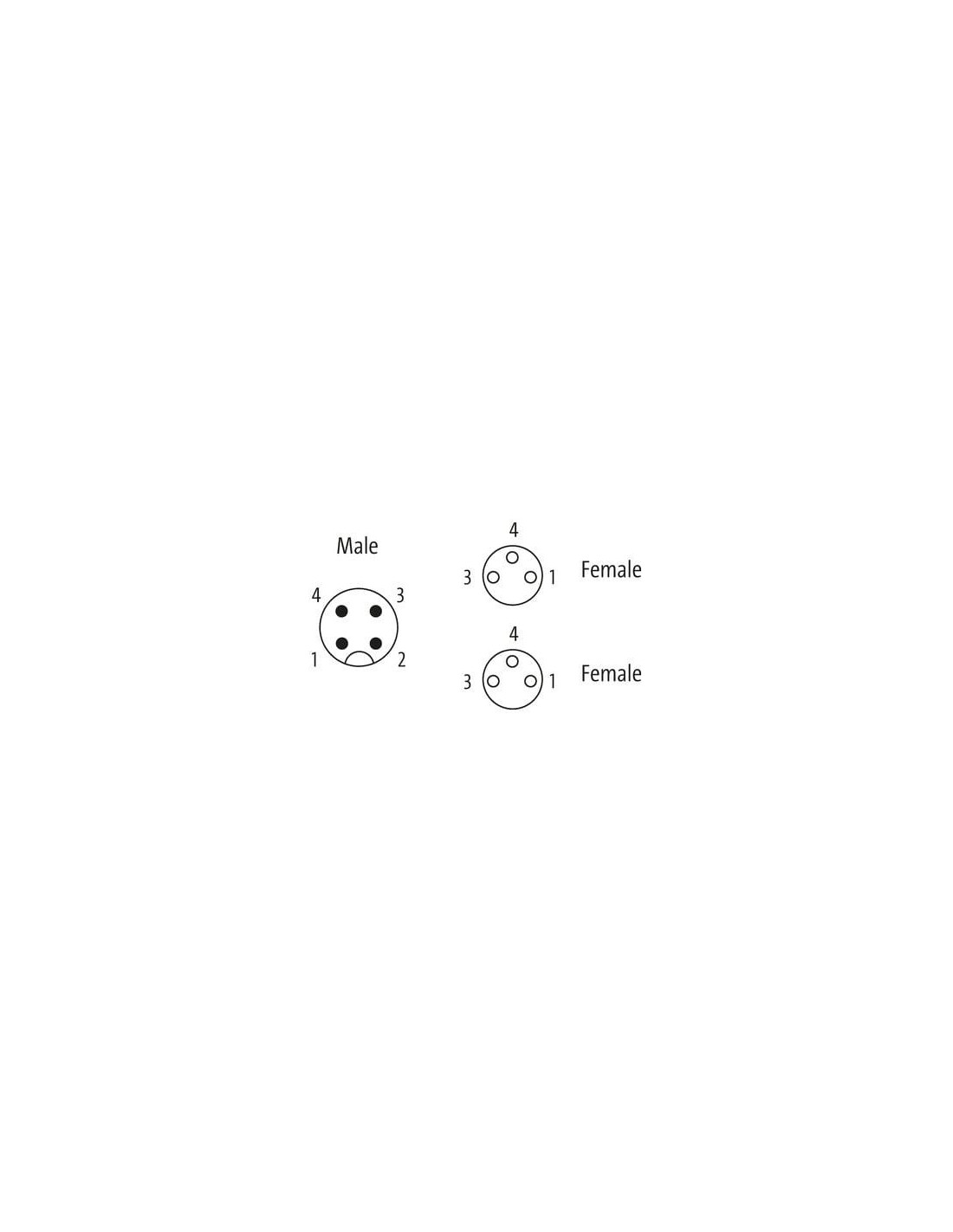

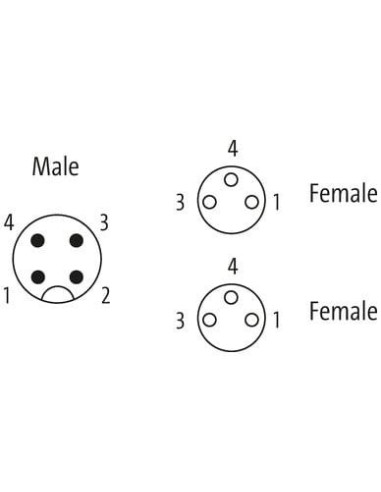

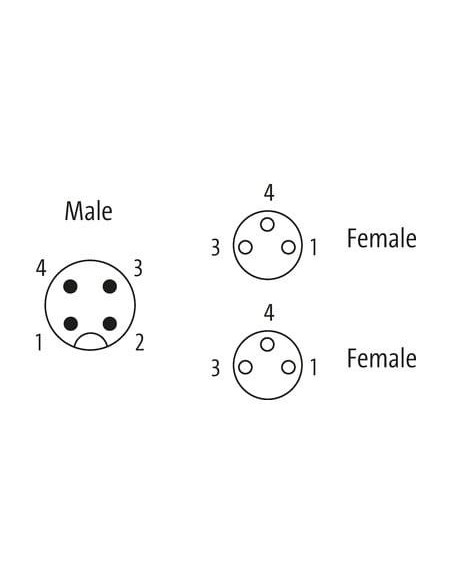

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

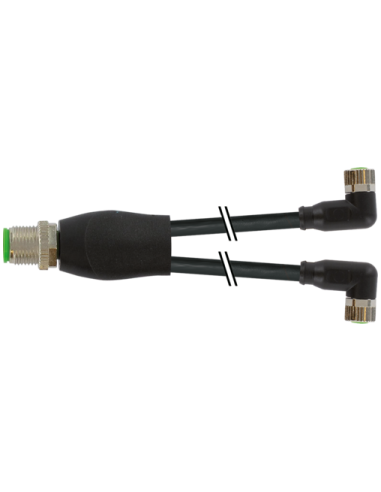

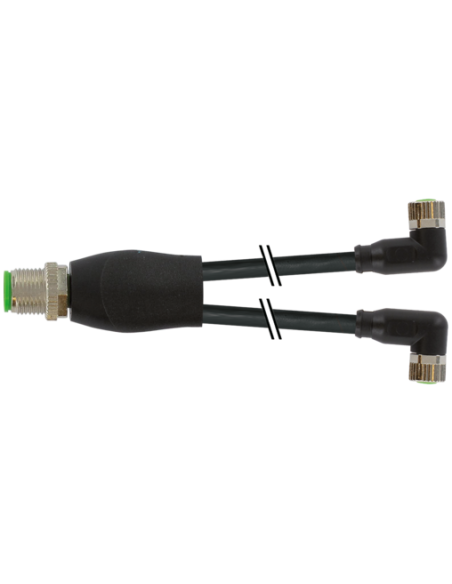

Rozdzielacz Y M12/M8 – 90° – Przemysłowy rozdzielacz sygnałowy i zasilania
Rozdzielacz Y M12/M8 żeński 90° o kodzie produktu 7000-40841-6100150 to wysokiej jakości element przeznaczony do profesjonalnych instalacji automatyki oraz systemów sterowania przemysłowego. Umożliwia rozdzielenie sygnału lub zasilania z jednego złącza M12 na dwa złącza M8 w konfiguracji kątowej 90°, zapewniając oszczędność miejsca oraz wygodę montażu w trudno dostępnych przestrzeniach.
Zastosowanie rozdzielacza Y M12/M8 w systemach przemysłowych
Produkt doskonale sprawdza się w rozdzielaniu sygnałów lub zasilania w maszynach, liniach produkcyjnych, urządzeniach pomiarowych, czujnikach oraz aplikacjach przemysłowych, gdzie wymagane jest podłączenie dwóch odbiorników do jednego źródła. Konstrukcja z kątowymi gniazdami 90° znacząco wpływa na usprawnienie i uporządkowanie tras kablowych oraz umożliwia montaż nawet w ograniczonych przestrzeniach.
- Złącze M12 4-pinowe – wytrzymały gwint M12 x 1
- Dwa złącza M8 3-pinowe – ergonomiczny montaż kątowy (90°)
- Łatwa integracja z istniejącymi instalacjami automatyki
- Odpowiednie do aplikacji, które wymagają izolacji sygnałów lub zasilania
- Wysoka odporność mechaniczna i uszczelnienie do poziomu IP67
Kluczowe właściwości i zalety rozdzielacza Y M12/M8
Rozdzielacz charakteryzuje się obudową z tworzywa PUR, zapewniającą wysoką odporność chemiczną oraz na oleje, a także uszczelnieniem klasy IP67, które chroni przed pyłem i wilgocią. Pozłacane styki gwarantują niezawodny przesył sygnału oraz odporność na korozję, co jest szczególnie istotne w środowiskach przemysłowych.
- Podwyższona żywotność i niezawodność – dzięki wysokiej jakości materiałom
- Szybka i bezproblemowa instalacja – mocowanie typu „włożone, przykręcone” oraz ochrona przeciwwstrząsowa
- Długość przewodu 1,5 m – elastyczność zastosowania i wygodne prowadzenie kabli
- Odporność na promieniowanie UV, oleje, płomienie oraz agresywne media (do indywidualnego dobrania)
Typowe zastosowania rozdzielacza Y M12/M8
Rozdzielacz Y M12/M8 jest dedykowany do łączenia urządzeń automatyki przemysłowej, takich jak:
- Czujniki i elementy wykonawcze w maszynach produkcyjnych i robotyce
- Systemy sterowania silnikami i napędami
- Instalacje technologiczne w automatycznych liniach montażowych
- Aplikacje diagnostyczne i monitorujące, gdzie niezbędne jest rozdzielenie jednego sygnału do dwóch odbiorników
Dzięki uniwersalnemu zastosowaniu, konstrukcji z wysoką klasą szczelności oraz wytrzymałością mechaniczną, rozdzielacz znajduje szerokie zastosowanie w przemysłowych aplikacjach, gdzie wymagane są niezawodne rozwiązania okablowania.
Rozdzielacz Y M12/M8 – bezpieczeństwo i łatwość użytkowania
Rozdzielacz Y wyposażono w szereg zabezpieczeń, w tym odporność na wstrząsy, szczelność IP67 zapewniającą ochronę przed pyłem i wodą, a także możliwość doboru specjalnych długości przewodów oraz wersji odpornych na konkretne media przemysłowe. Umożliwia to pewny i długotrwały montaż nawet w bardzo wymagających środowiskach.
Właściwy wybór do profesjonalnych instalacji przemysłowych – ułatwia rozdzielanie sygnałów i zasilania przy zachowaniu wysokich standardów ochrony oraz niezawodności połączenia.
