Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

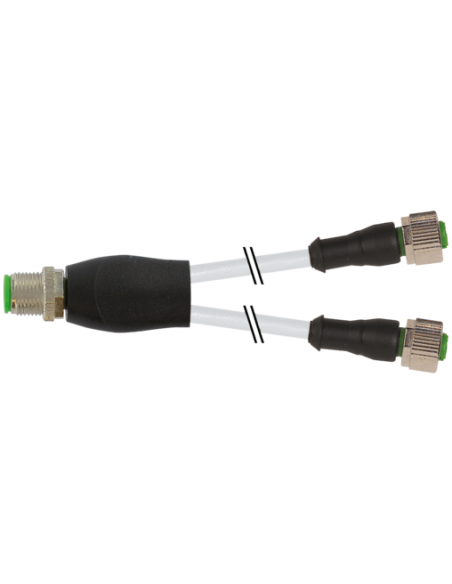

Konektor-trójnik M12 męski prosty – 2xM12 żeński prosty 7000-40701-2130060
Konektor-trójnik M12 z jednym złączem męskim M12 oraz dwoma żeńskimi M12 to specjalistyczny rozdzielacz typu Y, przystosowany do przenoszenia sygnałów i zasilania w standardzie M12. Jest to doskonałe rozwiązanie do łączenia kilku urządzeń jednocześnie w przemyśle automatyki, produkcji oraz aplikacjach maszynowych.
Zastosowanie konektora-trójnika M12
Konektor tego typu znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest rozdzielenie sygnału lub zasilania, w tym m.in.:
- Automatyka przemysłowa – szybkie i pewne połączenie czujników, siłowników i innych urządzeń sterujących.
- Budowa maszyn – łatwa integracja dodatkowych elementów w istniejących układach.
- Systemy transportowe i logistyczne
- Linie montażowe oraz systemy kontroli jakości
- Zastosowania terenowe dzięki wysokiemu stopniowi ochrony
Zalety i cechy charakterystyczne konektora M12 Y
Wytrzymała konstrukcja – obudowa wykonana z wysokiej jakości tworzywa sztucznego wykazuje odporność chemiczną oraz na oleje, co pozwala na stosowanie w trudnych warunkach przemysłowych.
Stopień ochrony IP65/IP66K/IP67 – zapewnia bezpieczeństwo użytkowania nawet w miejscach narażonych na wilgoć i zapylenie.
Łatwy montaż – gwint M12 x 1 oraz ergonomiczna budowa gwarantują szybkie i pewne podłączenie.
Pozłacane styki – zapewniają stabilny kontakt elektryczny oraz długą żywotność złącza.
Przyłącze przewodu o długości 0,6 m – umożliwia elastyczne prowadzenie kabli w maszynach oraz szafach sterowniczych.
Wysokie parametry elektryczne – napięcie robocze do 250 V AC/DC, prąd do 4 A na styk, co pozwala na szerokie zastosowanie zarówno w obwodach sygnałowych, jak i zasilających.
Budowa konektora i szczegóły techniczne
Konektor wyposażony jest w:
- Jedno złącze M12 męskie, proste (4/3 piny)
- Dwa złącza żeńskie M12, proste (3 piny)
- Pozłacane styki wykonane ze stopu miedzi
- Obudowa i przewód wykonane z PUR/PVC – gwarancja elastyczności i odporności mechanicznej
- Klucz montażowy SW13, możliwość przykręcenia, montażu oraz zabezpieczenia przeciwwstrząsowego
- Kolor izolacji przewodów: szary; przewody wewnętrzne o oznaczeniach: brązowy (BN), niebieski (BU), czarny (BK)
- Parametry przewodu: 0,34 mm², 19 żył, średnica zewnętrzna 4,6 mm
Typowe przykłady wykorzystania konektora-trójnika M12
- Tworzenie rozgałęzień sygnałowych lub zasilających przy łączeniu kilku czujników lub elementów wykonawczych w jednej linii produkcyjnej
- Zastąpienie paneli rozdzielczych w ograniczonych przestrzeniach dzięki kompaktowym rozmiarom rozdzielacza
- Szybka modernizacja istniejących układów, bez konieczności prowadzenia dodatkowych przewodów czy zmian w szafie sterowniczej
- Integracja systemów I/O – łatwe podłączenie do wyjść i wejść modułów automatyki
Podsumowanie – Konektor-trójnik M12 Y dla automatyki i przemysłu
Konektor-trójnik M12 męski, prosty – 2xM12 żeński, prosty o kodzie 7000-40701-2130060 to specjalistyczne i niezawodne rozwiązanie przeznaczone do szerokiego zastosowania w branży przemysłowej oraz automatyce. Wysoka jakość wykonania złącza, trwałość materiałów oraz łatwy montaż sprawiają, że jest to doskonały wybór zarówno na stanowiska produkcyjne, jak i do szaf sterowniczych oraz rozdzielaczy sygnałów.
