Xtreme - Outdoor
Rozdzielacz Y
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Męski prosty
12...24 V AC/DC
4-piny
kompatybilny z Deutsch DT06-4S

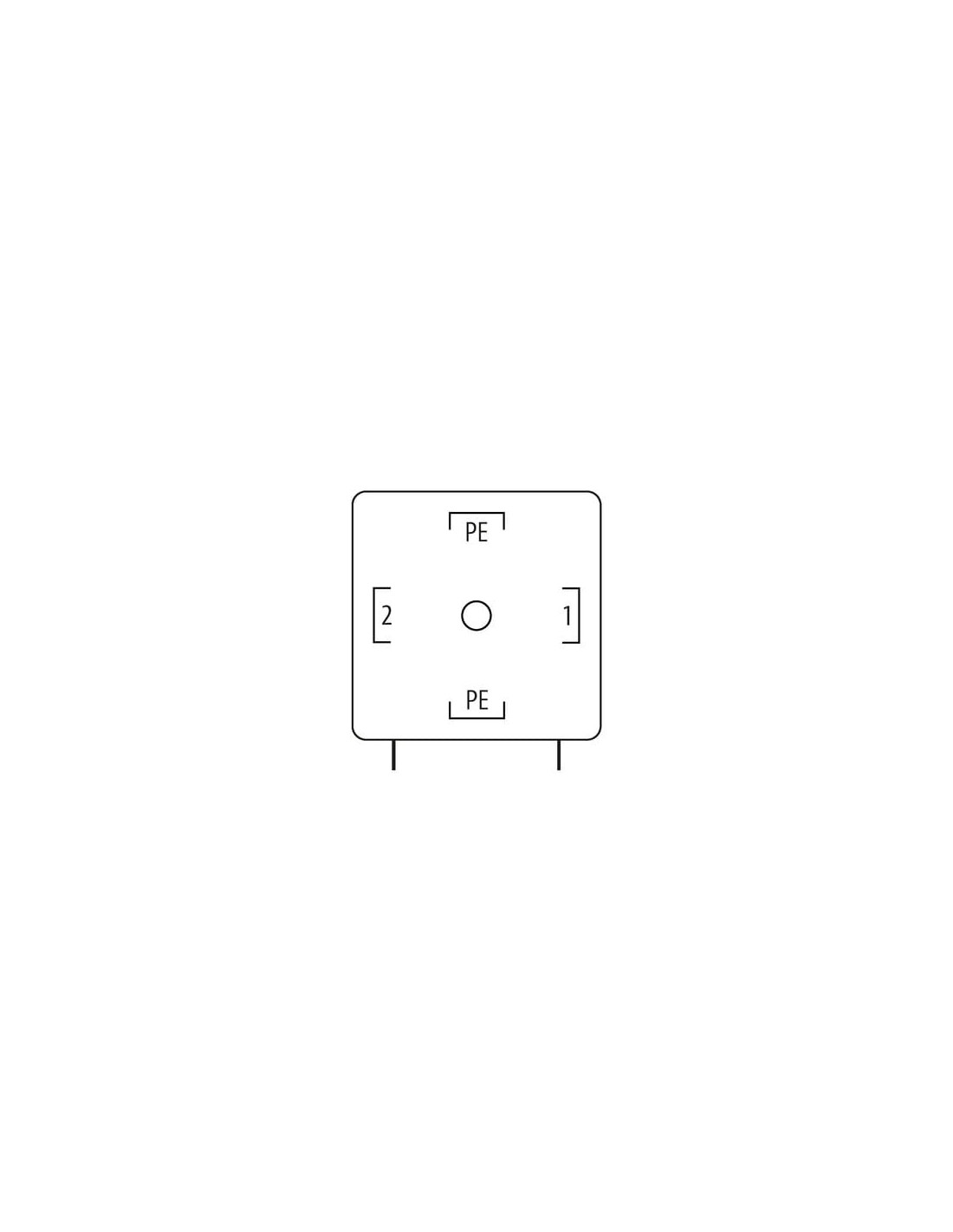

MSUD A
PE zmostkowany
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-4S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | MSUD A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Strona 3
| Family construction form | MSUD A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 x 31 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
| Material screw connection | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

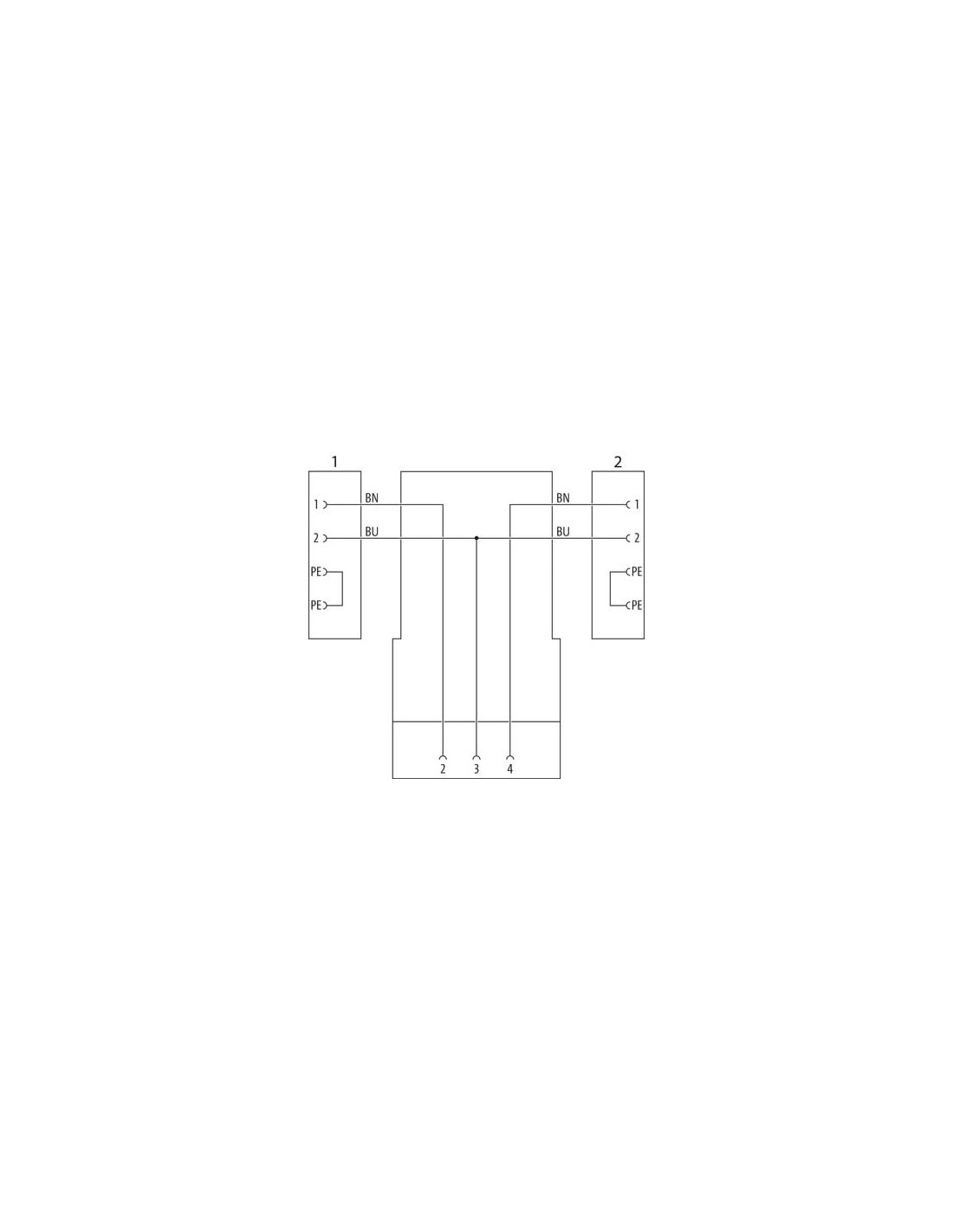

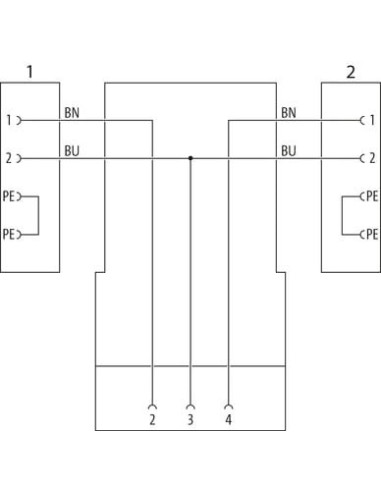

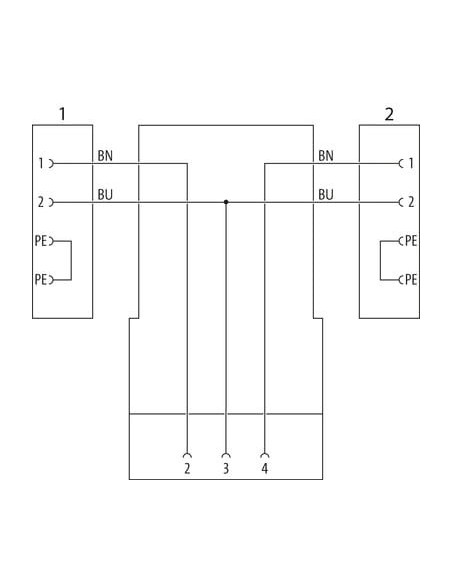

Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

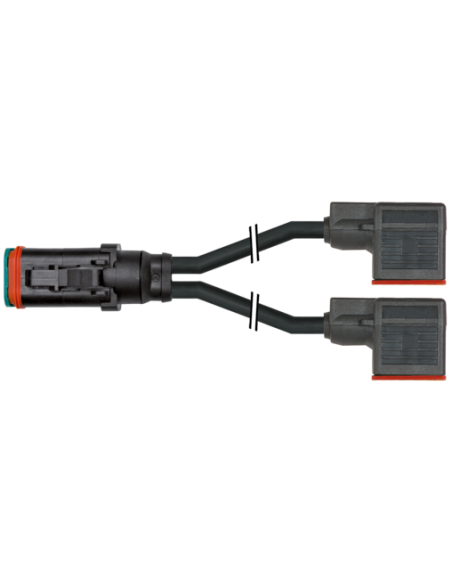

Korek zaworowy MDCY06-4s – rozdzielacz Y do zastosowań przemysłowych i motoryzacyjnych
Korek zaworowy MDCY06-4s (2x korek zaworowy format A 18 mm, kod produktu: 7072-77534-7540300) to wysokiej klasy przewód rozdzielający typu Y, dedykowany do profesjonalnych zastosowań w wymagających warunkach zewnętrznych i przemysłowych. Produkt ten cechuje się wytrzymałością, kompatybilnością z popularnymi systemami złączy oraz doskonałą ochroną przed czynnikami środowiskowymi, co czyni go idealnym wyborem zarówno w automatyce przemysłowej, inżynierii środowiskowej, jak i w pojazdach użytkowych czy maszynach rolniczych.
Wytrzymałość, niezawodność i szeroka kompatybilność korekty zaworowej Y
Korek zaworowy MDCY06-4s wyposażono w złącze męskie Deutsch DT06-4S oraz dwa żeńskie złącza prostokątne format A (18 mm), kompatybilne z MSUD A i Amphenol AT06-4S. Standard ochrony IP65, IP66K, a nawet IP68 zapewnia odporność na pył, wodę, oleje oraz czynniki chemiczne, co umożliwia długotrwałą, bezproblemową eksploatację nawet w trudnych warunkach.
- Wytrzymała obudowa z tworzywa PA o podwyższonej odporności chemicznej
- Silikonowa uszczelka zapewniająca szczelność i trwałość
- Złącze Deutsch DT06-4S dla szerokiej kompatybilności
- Typowe zastosowania: rozdzielanie sygnałów i zasilania zaworów, czujników, siłowników elektrycznych
- Obciążalność prądowa styków: do 4 A
- Zakres napięcia roboczego: 12–24 V AC/DC
- Standardy kabli: cURus, UL, odporność na UV, oleje i płomienie
Zastosowania – gdzie sprawdzi się korek zaworowy MDCY06-4s?
Korek zaworowy Y typu MDCY06-4s został stworzony z myślą o instalacjach automatyki przemysłowej, systemach zarządzania maszynami, układach rozprowadzeń pneumatycznych i hydraulicznych, a także w technice pojazdowej oraz rolniczej. Dzięki zastosowaniu kabli o zwiększonej elastyczności oraz odporności na zginanie, skręcanie i bardzo dobrej ochronie antykorozyjnej, sprawdza się także w środowiskach o podwyższonym ryzyku uszkodzenia mechanicznego.
Możliwość pracy w szerokim zakresie temperatur od -25°C do +85°C oraz kabli wytrzymujących nawet -40°C i 90°C pozwala na montaż w ekstremalnych warunkach otoczenia, w tym na zewnątrz oraz w komorach silnikowych. Zastosowana blokada zatrzaskowa gwarantuje pewność połączenia nawet przy drganiach i ruchu.
Korzyści z wyboru rozdzielacza Y MDCY06-4s
- Prosty montaż: połączenie typu "włożone, przykręcone", blokada zatrzaskowa
- Bezpieczeństwo eksploatacji: ochrona IP68, wytrzymałość na przepięcia do 2,5 kV
- Ekologiczne materiały: przewody i powłoki wolne od ołowiu, kadmu, halogenów i silikonu
- Certyfikaty: cURus, UL, zgodność z normami VDE, IEC, DIN
- Uniwersalność: pasuje do wielu standardów przemysłowych
Podsumowanie – najważniejsze cechy i zastosowania korekty zaworowej Y 4-pin
Korek zaworowy MDCY06-4s to praktyczne, niezawodne rozwiązanie do rozgałęziania sygnałów i zasilania w instalacjach przemysłowych oraz pojazdach. Odporność na czynniki środowiskowe, mocna obudowa, szeroka kompatybilność oraz łatwość montażu sprawiają, że znajduje zastosowanie wszędzie tam, gdzie kluczowa jest niezawodność i wytrzymałość złącza. Długość kabla 3 m pozwala na dopasowanie do różnych warunków montażowych.
