Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.
Męski prosty – męski 90°

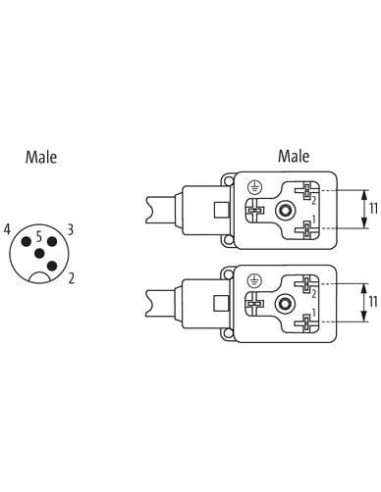

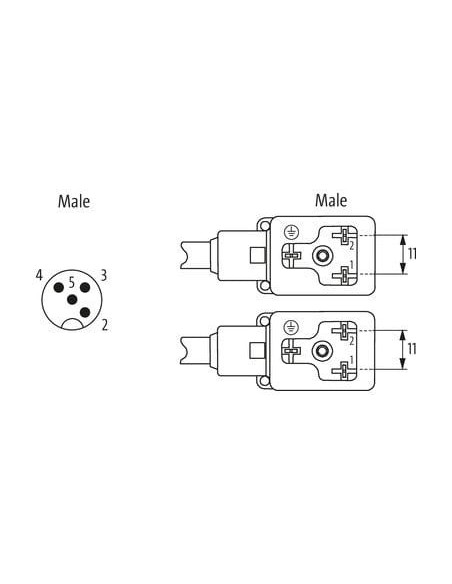

M12, 4-piny
Kodowanie A
MSUD
Typ BI (11 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

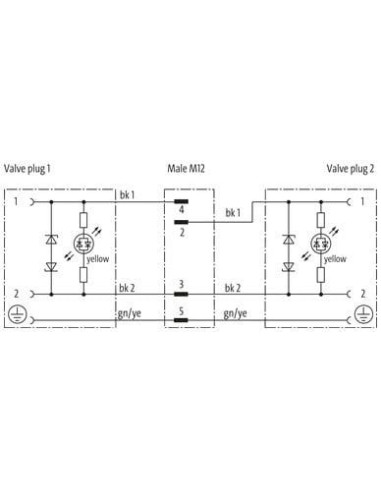

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

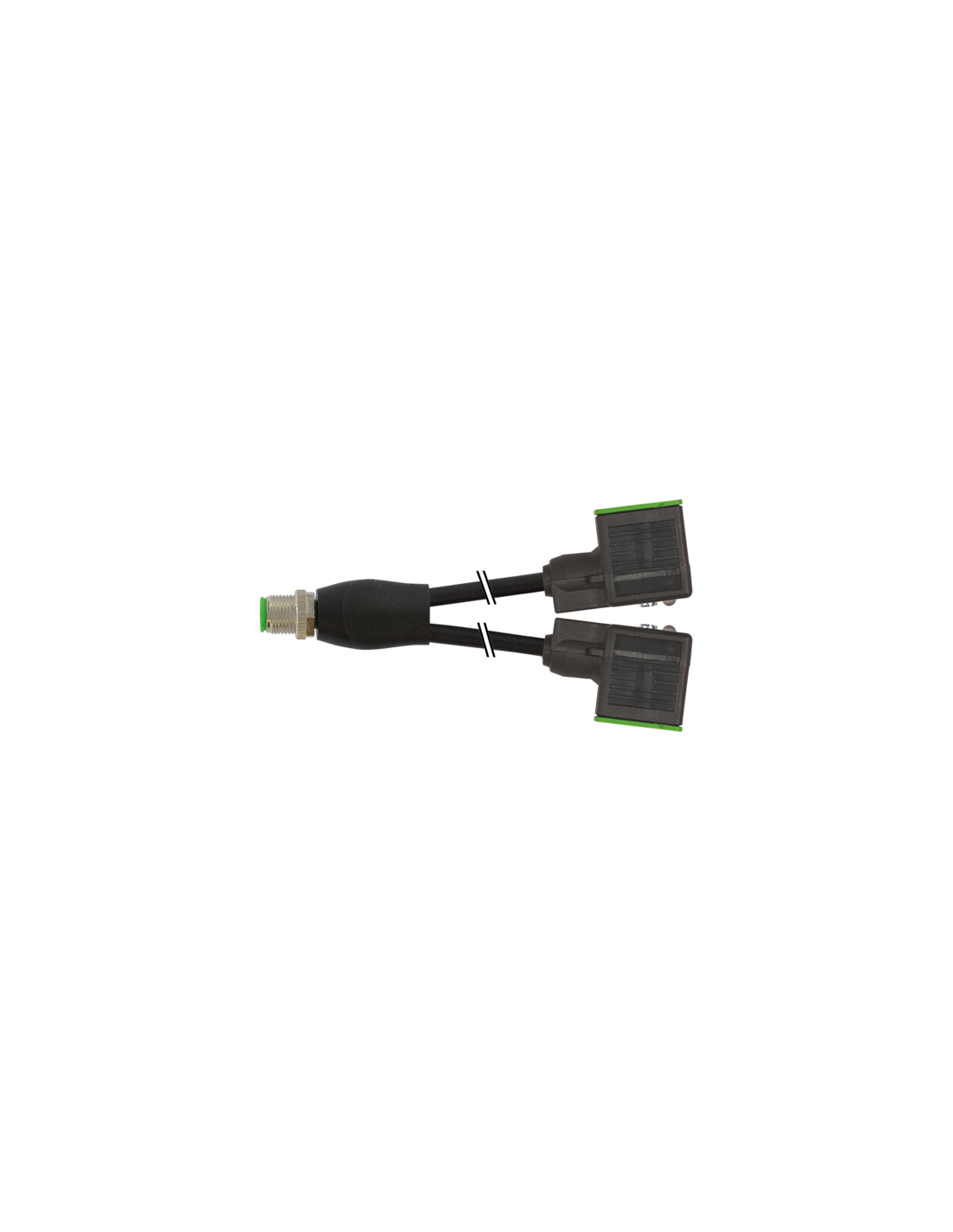

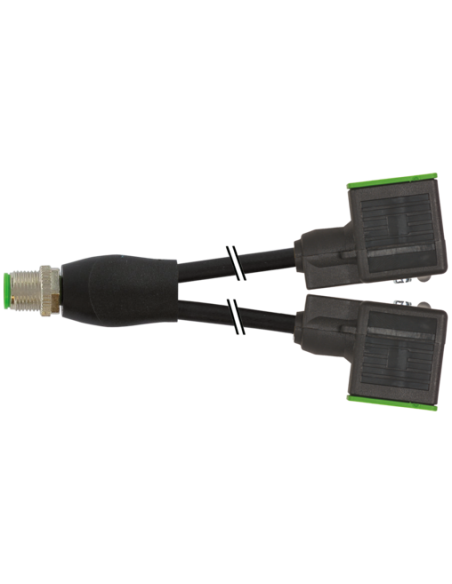

Rozdzielacz Y M12 na złączu zaworu MSUD – elastyczne połączenie dla automatyki przemysłowej
Rozdzielacz Y M12 na złączu zaworu MSUD (kod produktu: 7000-42421-6360030) to nowoczesne rozwiązanie przeznaczone do łatwego i bezpiecznego rozdzielania sygnałów elektrycznych w systemach automatyki przemysłowej, sterowania oraz instalacjach maszynowych. Produkt sprawdza się szczególnie w aplikacjach wymagających wysokiej niezawodności, prostoty montażu i odporności na czynniki środowiskowe.
Zastosowanie rozdzielacza Y M12 – optymalizacja okablowania
Rozdzielacze Y znajdują szerokie zastosowanie w przemysłowych instalacjach automatyki i sterowania, gdzie istnieje potrzeba rozdzielenia sygnału z jednego wyjścia na dwa urządzenia, takie jak zawory elektromagnetyczne lub czujniki. Dzięki standardowi złącza M12 oraz gniazdu zaworowemu MSUD typ BI (11 mm) możliwe jest szybkie wpięcie rozdzielacza w istniejącą instalację bez konieczności stosowania dodatkowych adapterów czy wykonywania prac montażowych.
- Idealny do przemysłowych układów pneumatycznych i hydraulicznych
- Umożliwia szybkie podłączanie zaworów elektromagnetycznych i czujników
- Oszczędność czasu i miejsca na etapie okablowania maszyn oraz linii produkcyjnych
Budowa i zalety technologiczne
Konstrukcja oparta jest na wysokiej jakości materiałach odpornych na oleje i chemikalia, takich jak PUR i PBT, co zapewnia długą żywotność nawet w trudnych warunkach przemysłowych. Stopień ochrony IP67 gwarantuje całkowitą ochronę przed pyłem i wodą przy prawidłowym montażu. Odpowiednie zabezpieczenia chronią przed przepięciami oraz wpływem czynników zewnętrznych.
- 4-pinowy wtyk M12 – szeroka kompatybilność z systemami automatyki
- Sygnalizacja LED – szybka diagnostyka pracy
- Dobre parametry prądowe – do 4 A na styk, co umożliwia zastosowanie w wymagających aplikacjach
- Pozłacane i posrebrzane styki – znaczne zmniejszenie ryzyka utleniania i poprawa przewodności
- Wysoka odporność na zginanie kabla – do 10 milionów cykli przygięcia
Parametry środowiskowe i bezpieczeństwo eksploatacji
Rozdzielacz Y MSUD M12 został zaprojektowany do pracy w szerokim zakresie temperatur od -25°C do 85°C, co umożliwia stosowanie zarówno w halach produkcyjnych, jak i w trudniejszych warunkach terenowych. Produkt zapewnia skuteczną ochronę elektryczną, m.in. dzięki obecności diod zabezpieczających (Z-Diode, LED) oraz wysokiej klasie izolacji (IEC 60664-1). Kabel spełnia wymagania odporności na UV, płomień, oleje oraz wiele agresywnych substancji chemicznych.
- Odporność na UV, oleje, płomienie i substancje chemiczne – idealny do pracy w automatyce procesowej
- Kabel bezhalogenowy i bezołowiowy – zgodność z nowoczesnymi standardami ekologicznymi
- Wytrzymałość mechaniczna – odpowiedni do zastosowań w dynamicznych instalacjach
Typowe zastosowania rozdzielacza Y M12 MSUD
Rozdzielacz Y M12 MSUD jest często wykorzystywany w:
- Automatyce przemysłowej – rozdzielanie sygnałów do dwóch zaworów lub czujników
- Sterowaniu liniami produkcyjnymi
- Systemach robotycznych – integracja z różnego rodzaju osprzętem
- Produkcji maszyn i urządzeń – szybkie i bezpieczne wykonanie okablowania
Dzięki standaryzacji złącza M12 oraz wysokiej ochronie, rozdzielacz może być bez problemu stosowany również w wymagających aplikacjach o podwyższonych wymaganiach trwałości i niezawodności.
Podsumowanie
Rozdzielacz Y M12 na złączu zaworu MSUD (7000-42421-6360030) to niezawodny i funkcjonalny element systemów automatyki, pozwalający na elastyczne rozdzielanie sygnałów elektrycznych w obszarach, gdzie priorytetem są szybkie rozwiązania montażowe oraz odporność na trudne warunki pracy.
