Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

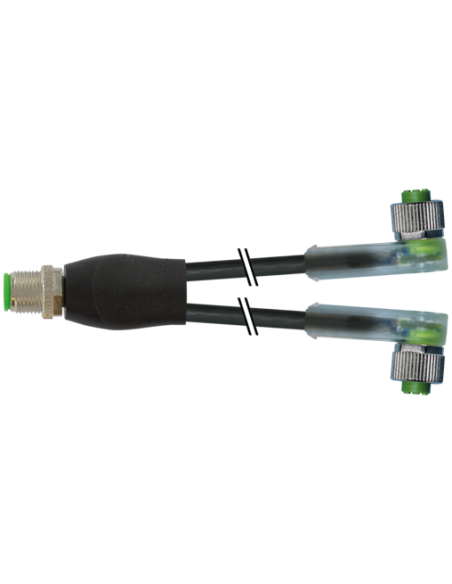

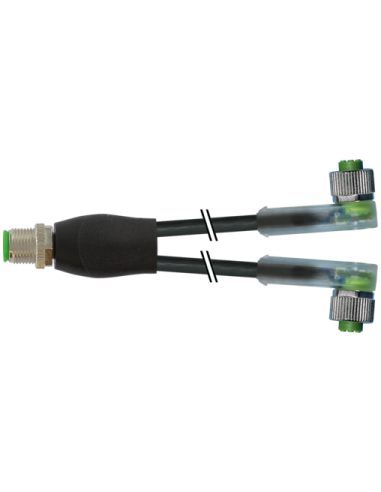

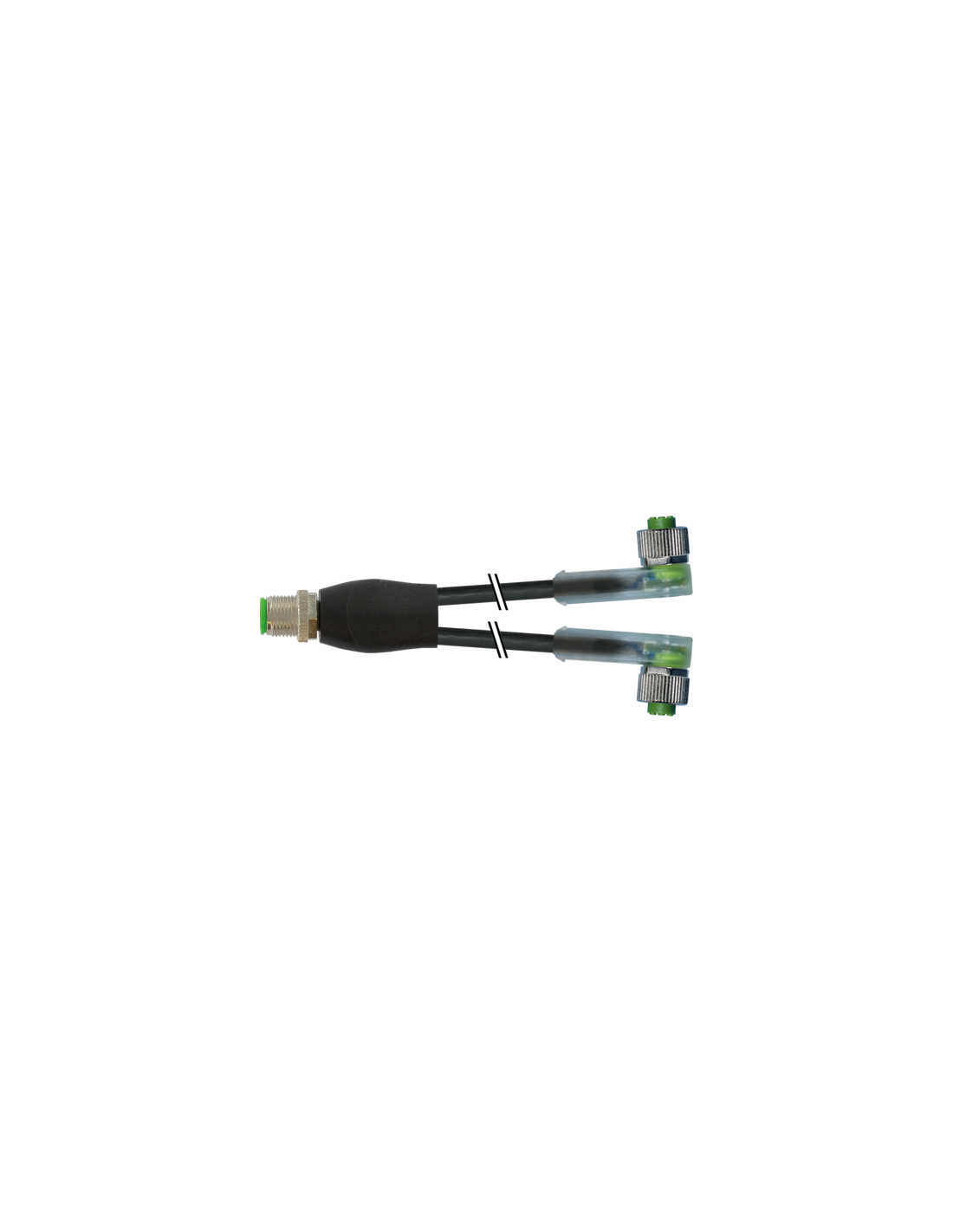

Konektor-trójnik M12 męski – 2x M12 żeński, kątowy z LED – 7000-40781-6330500
Konektor-trójnik M12 to wysokiej jakości rozdzielacz typu Y, umożliwiający jednoczesne podłączenie dwóch urządzeń do jednego portu M12. Urządzenie zostało zaprojektowane z myślą o zapewnieniu maksymalnej niezawodności w warunkach przemysłowych, co czyni je idealnym rozwiązaniem dla systemów automatyki, instalacji maszynowych oraz aplikacji wymagających szybkiego i bezpiecznego łączenia urządzeń.
Zalety konektora M12 – bezpieczeństwo, wygoda i trwałość
- Wytrzymała konstrukcja – obudowa z trwałego tworzywa sztucznego zapewnia wysoką odporność chemiczną oraz odporność na oleje.
- Stopień ochrony IP65/IP66K/IP67 – doskonała ochrona przed pyłem i wilgocią, nawet w trudnych warunkach przemysłowych.
- Pozłacane styki – gwarantują niezawodne połączenie oraz długotrwałą, stabilną pracę.
- Bezpieczne kodowanie A – minimalizuje ryzyko błędnego połączenia.
- Sygnalizacja LED (zielona/żółta) – wbudowane diody LED umożliwiają szybką i czytelną diagnostykę statusu połączenia.
- Kątowe gniazda – ułatwiają instalację nawet w ograniczonej przestrzeni.
- Elastyczność montażu – przewód o długości 5 m oraz możliwość wykorzystania dedykowanych peszli instalacyjnych o średnicy wewnętrznej 10 mm.
Typowe zastosowania konektora-trójnika M12
Produkt znajduje szerokie zastosowanie w systemach automatyki przemysłowej, maszynach produkcyjnych, liniach montażowych oraz aplikacjach, gdzie niezbędne są niezawodne i odporne na warunki środowiskowe połączenia sygnałowe i zasilające:
- Podłączanie czujników i siłowników z interfejsem M12 w aplikacjach przemysłowych.
- Zasilanie i transmisja sygnałów w urządzeniach automatyki i robotyki.
- Integracja urządzeń w rozdzielniach i szafach sterowniczych.
- Modernizacja oraz rozbudowa istniejących systemów dzięki szybkiemu rozwidleniu sygnału lub zasilania.
Konstrukcja i ergonomia połączenia M12
Męski prosty konektor M12 (4/3-piny) po jednej stronie oraz dwa kątowe gniazda M12 (4/3-piny) po drugiej stronie pozwalają na wygodne i bezpieczne podłączanie urządzeń zarówno w nowych, jak i modernizowanych instalacjach. Produkt zapewnia łatwy montaż – włożenie i przykręcenie daje szczelne i stabilne połączenie zabezpieczone nawet przy intensywnym użytkowaniu lub wibracjach.
Trwałość, elastyczność, ochrona środowiska
Izolacja przewodów z PUR oraz wykonanie z bezhalogenowych, bezołowiowych materiałów zapewniają bezpieczeństwo dla środowiska i użytkowania. Produkt jest odporny na UV, płomień oraz większość chemikaliów przemysłowych. Zakres temperatur pracy oraz odporność na zginanie pozwalają na stosowanie tego konektora nawet w trudnych warunkach ruchomej instalacji.
Przeznaczenie i wymogi techniczne
- Zgodność z normą DIN EN 61076-2-101 (M12).
- Napięcie robocze DC: 18–30 V.
- Maksymalny prąd na styk: 4 A.
- Status diod LED: zielona/żółta sygnalizacja.
- Odporność na wstrząsy i drgania – zabezpieczenie przeciwwstrząsowe.
Konektor-trójnik M12 męski – 2x M12 żeński, kątowy z LED to sprawdzone rozwiązanie dla wymagających systemów automatyki, gdzie liczy się niezawodność, szybka instalacja oraz bezpieczeństwo połączeń.
