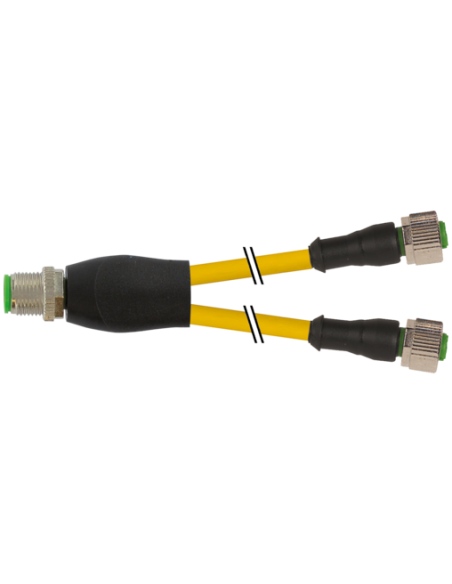

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 013 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński prosty – profesjonalne rozwiązanie do rozdzielania sygnałów i zasilania
Rozdzielacz Y M12 / M12 żeński prosty (kod produktu: 7000-40701-0130100) to niezawodne akcesorium przemysłowe umożliwiające efektywne rozdzielanie sygnałów oraz zasilania w aplikacjach automatyki przemysłowej. Produkt ten wyróżnia się solidnym wykonaniem oraz wysoką odpornością na warunki zewnętrzne, co czyni go idealnym wyborem zarówno do nowych instalacji, jak i przy modernizacji istniejących systemów.
Zastosowanie rozdzielacza Y M12 / M12 – szeroki zakres możliwości
Rozdzielacz Y M12 dedykowany jest do przemysłowych aplikacji, gdzie wymagana jest niezawodna transmisja sygnałów oraz energii elektrycznej. Typowe zastosowania obejmują:
- Rozdzielanie sygnałów czujników i siłowników w maszynach produkcyjnych
- Integracja komponentów automatyki wymagających rozgałęzienia przewodów
- Systemy sterowania i monitoringu w przemyśle spożywczym, motoryzacyjnym i opakowaniowym
- Połączenia rozproszone w instalacjach narażonych na wilgoć, kurz i wibracje
Kluczowe cechy rozdzielacza Y M12 / M12 – niezawodność i odporność
Rozdzielacz Y M12 wyposażony jest w dwa wyjścia M12 o kodowaniu A, co zapewnia pełną kompatybilność z najczęściej stosowanymi na rynku czujnikami i urządzeniami wykonawczymi. W konstrukcji zastosowano wysokiej jakości materiały odporne na działanie olejów, chemikaliów i agresywnych mediów. Obudowa wykonana z tworzywa sztucznego typu PUR oraz precyzyjne, pozłacane styki gwarantują długą żywotność oraz niezawodną transmisję danych i zasilania nawet w najtrudniejszych warunkach przemysłowych.
- Standard złącza M12 – powszechnie stosowany w automatyce
- Stopień ochrony IP65/IP66K/IP67 – ochrona przed wodą, pyłem oraz strumieniami pod ciśnieniem
- Zakres temperatur pracy od -25 °C do 85 °C
- Prąd maksymalny na styk: 4 A
- Napięcie robocze: do 250 V AC/DC
- Osłony i przewody odporne na zginanie, wolne od ołowiu, kadmu oraz silikonów
Wygoda instalacji i bezpieczeństwo – szczegółowe rozwiązania konstrukcyjne
Kompaktowa konstrukcja rozdzielacza typu Y z szybkozłączem M12 x 1 pozwala na prosty i szybki montaż. Połączenia przykręcane i zabezpieczenie przeciwwstrząsowe zapobiegają przypadkowemu rozłączeniu nawet podczas intensywnych wibracji.
Uwagę zwraca także osłona z cynkowego odlewu ciśnieniowego oraz uszczelnienie typu FKM, które skutecznie chronią przed wpływem środowiska zewnętrznego. Kabel o długości 1 m umożliwia elastyczne poprowadzenie przewodu, a odpowiednia masa i średnica kabla gwarantują stabilność sygnałów oraz odporność na uszkodzenia mechaniczne.
Przemysłowe normy i certyfikaty – gwarancja jakości
Rozdzielacz Y M12 / M12 spełnia wymagania normy DIN EN 61076-2-101 (M12) oraz posiada certyfikat cURus, co potwierdza wysoką jakość wykonania i bezpieczeństwo użytkowania w systemach automatyki oraz instalacjach przemysłowych na całym świecie.
Produkt jest idealny do rozgałęziania sygnałów i zasilania w warunkach przemysłowych, oferując wysoką niezawodność oraz kompatybilność z najpopularniejszymi systemami połączeniowymi.
