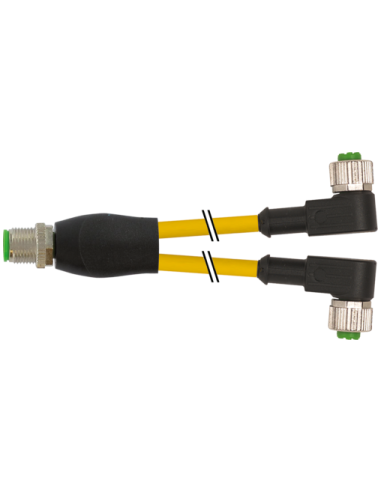

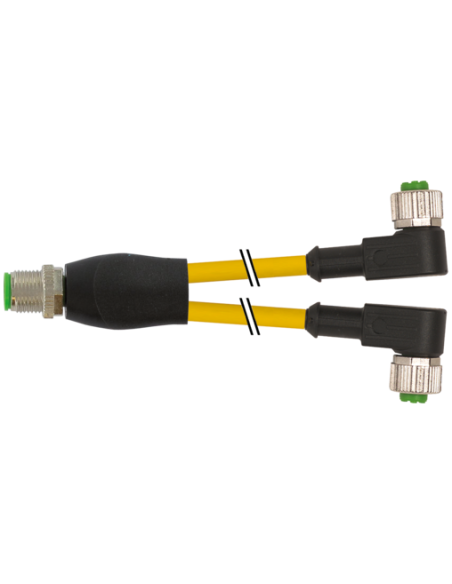

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 013 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor-trójnik M12 męski na 2xM12 żeński kątowy – Zastosowanie i funkcjonalność
Konektor-trójnik M12 męski – 2xM12 żeński, kątowy to rozdzielacz typu Y, który umożliwia integrację dwóch urządzeń z jednym gniazdem M12. Sprawdzi się doskonale w aplikacjach przemysłowych, gdzie wymagane jest stabilne i odporne połączenie sygnałowe lub zasilające. Dzięki zastosowaniu wysokiej jakości materiałów i przemyślanej konstrukcji, produkt ten gwarantuje trwałość oraz niezawodność działania nawet w trudnych warunkach środowiskowych.
Charakterystyka i zalety konektora M12 – Wysoka odporność i szeroki zakres zastosowań
Trójnik M12 posiada męskie złącze proste oraz dwa żeńskie gniazda o kącie 90°, co pozwala na wygodne prowadzenie przewodów oraz minimalizuje ryzyko uszkodzeń mechanicznych. Konektor spełnia wymagania normy DIN EN 61076-2-101 (M12), zapewniając kompatybilność z innymi urządzeniami automatyki.
- Wysoki stopień ochrony – IP65, IP66K i IP67 gwarantują odporność na wodę, pył oraz czyszczenie pod ciśnieniem
- Odporność chemiczna i na oleje – obudowa z wytrzymałego tworzywa PUR oraz uszczelki FKM
- Kątowe wyprowadzenie gniazd żeńskich – ułatwia montaż w ograniczonej przestrzeni
- Pozłacane styki – zapewniają niezawodny styk oraz niską rezystancję połączeń
- Solidna konstrukcja – złącza oraz elementy mechaniczne wykonane z cynkowego odlewu ciśnieniowego i pokryte niklem dla dodatkowej ochrony
Możliwości wykorzystania konektora Y M12 w automatyce przemysłowej
Konektor Y M12 znajduje zastosowanie w szerokiej gamie instalacji automatyki przemysłowej, w tym:
- Łączenie czujników, siłowników i innych urządzeń w systemach sterowania maszyn
- Prowadzenie oddzielnych sygnałów lub zasilania bez potrzeby prowadzenia dodatkowych kabli
- Rozdzielanie sygnału sterującego do kilku urządzeń końcowych
- Zastosowania w logistyce, monitorowaniu linii produkcyjnych, robotyce oraz w systemach transportu automatycznego
Wysoka wytrzymałość konektora sprawia, że może być stosowany także w środowiskach narażonych na działanie wilgoci, drgań, zmiennych temperatur oraz środków chemicznych.
Budowa i szczegóły techniczne konektora M12
Konektor-trójnik M12 męski – 2xM12 żeński, kątowy został zaprojektowany z myślą o wygodzie montażu i niezawodności połączeń. Do największych atutów należą:
- Kodowanie A – zgodność z najpopularniejszym standardem dla automatyki przemysłowej
- Liczba biegunów: 3/4 (możliwość podłączenia różnych konfiguracji przewodów)
- Prąd roboczy na styk: do 4 A
- Długość kabla: 0,3 m (inne długości dostępne na zamówienie)
- Przewód żółty, izolacja PVC, 34,1 g/m, średnica zewnętrzna 4,6 mm
- Zakres temperatur pracy: od -25°C do +85°C (stały montaż kabla: od -30°C do +80°C)
Konektory są wyposażone w gwint M12 x 1 oraz radełkowaną plastikową nakrętkę, co zapewnia proste i pewne mocowanie. Rozmiary złączek umożliwiają montaż także w ograniczonej przestrzeni.
Konektor trójnikowy M12 – bezpieczeństwo i trwałość
Dbając o trwałość instalacji, trójnik M12 wyposażono w zaawansowane uszczelnienia i powłoki zapewniające:
- odporność na wysokie napięcia do 2,5 kV (pik znamionowy)
- stopień zanieczyszczenia 3 (zgodnie z IEC 60664-1)
- bloker przed wibracjami i przeciążeniami mechanicznymi
Połączenia są dodatkowo chronione przed zginaniem oraz uszkodzeniami mechanicznymi dzięki odpowiedniej konstrukcji i użyciu solidnych materiałów.
Podsumowanie – gdzie sprawdzi się konektor-trójnik M12 męski – 2xM12 żeński?
To niezawodne rozwiązanie dla profesjonalistów, którzy poszukują rozgałęźnika M12 o wysokiej odporności, gwarantującego szczelność i stabilność połączeń w trudnych warunkach przemysłowych. Sprawdzi się wszędzie tam, gdzie kluczowa jest niezawodność transmisji sygnału oraz zasilania, a także trwałość i prostota montażu.
