Męski prosty – żeński proste
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Długość kabla | 1,5 m |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Strona 3
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Odejście kablowe | prosty |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Długość kabla | 1 m |

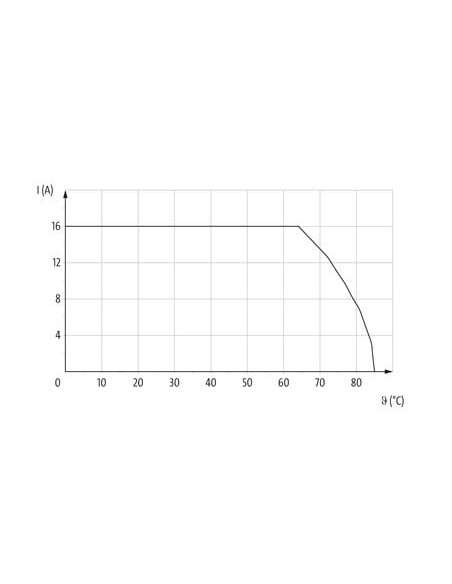

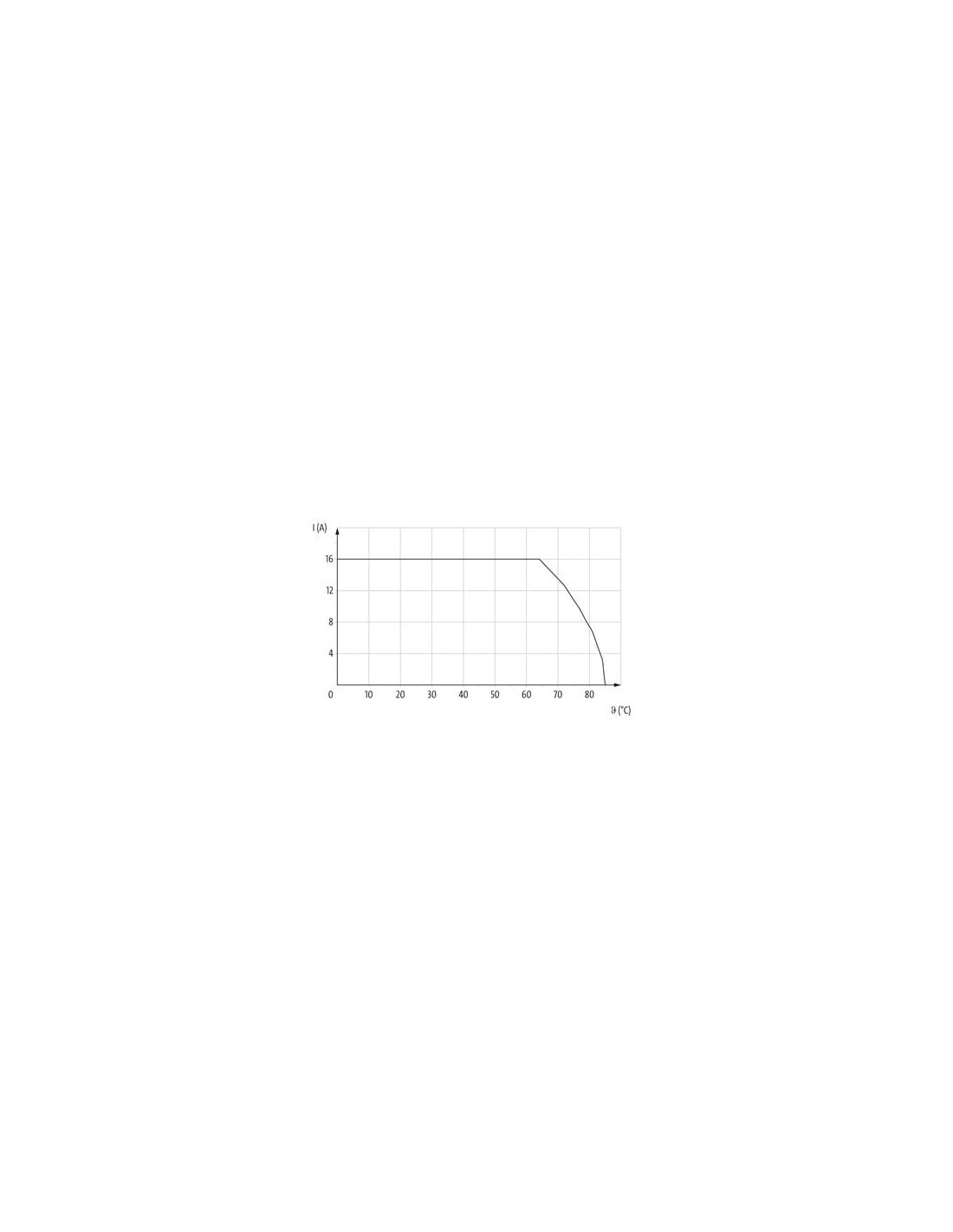

Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |

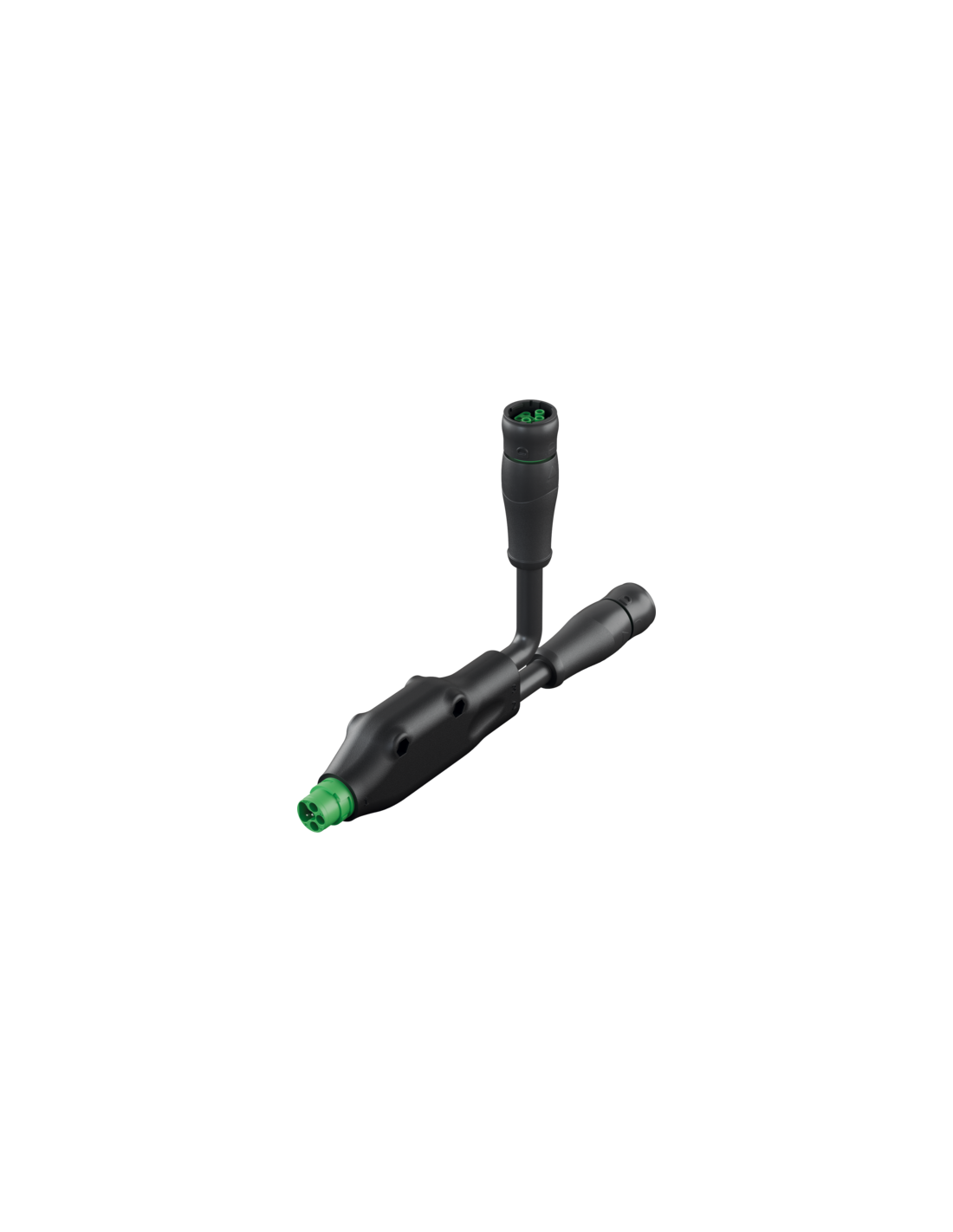

Złącze MQ15 męskie-żeńskie 0° / żeńskie 0° 600V AC – Profesjonalne rozwiązanie do zasilania i transmisji sygnałów

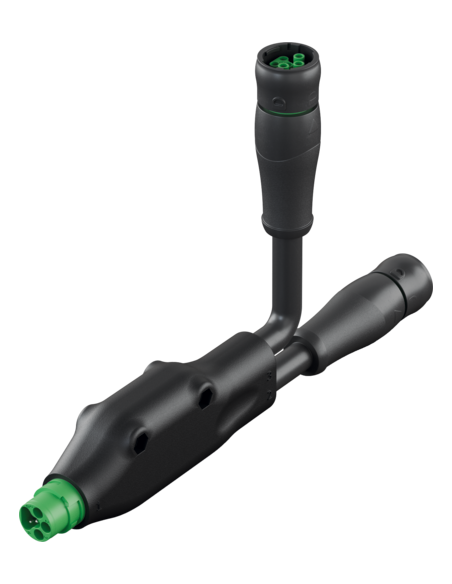

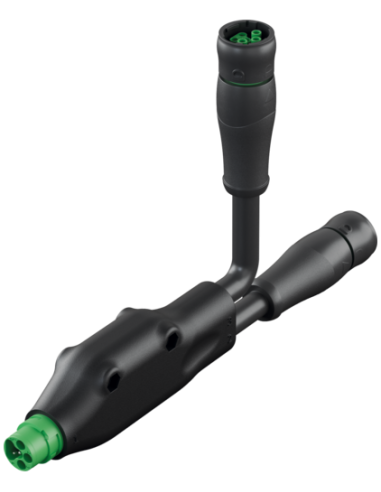

Złącze MQ15 męskie-żeńskie 0° / żeńskie 0° o kodzie produktu 7000-P8BDE-P630150 to nowoczesny element instalacyjny, zaprojektowany z myślą o zastosowaniach przemysłowych i automatyce, gdzie liczy się niezawodność, bezpieczeństwo oraz łatwość montażu. Złącze dysponuje 6-pinową konstrukcją oraz wytrzymałym kablem o długości 1,5 m, przystosowanym do pracy w trudnych warunkach środowiskowych.
Zastosowanie złącza MQ15 – Główne możliwości i korzyści
Złącze MQ15 umożliwia pewne łączenie zasilania o napięciu do 600V AC oraz przesył sygnałów w wymagających aplikacjach. Typowe zastosowania obejmują:
- Maszyny i urządzenia przemysłowe – jako szybkozłącze prądowe i sygnałowe
- Linie produkcyjne i automatyka
- Budowa szaf sterowniczych i rozdzielnic
- Systemy zasilania serwonapędów i silników elektrycznych
- Instalacje wymagające ochrony IP65/IP67 oraz wytrzymałości na warunki chemiczne i mechaniczne
Solidna konstrukcja oraz zgodność z normą IEC 61076-2-116 gwarantują kompatybilność i bezpieczeństwo użytkowania nawet w środowisku narażonym na wilgoć, kurz czy działanie olejów.
Budowa i wytrzymałość – Cechy techniczne złącza MQ15
Złącze zostało zaprojektowane z myślą o łatwej instalacji – system zamknięcia bagnetowego pozwala na szybkie i bezpieczne połączenie oraz rozłączenie. Główne cechy konstrukcyjne:
- Materiał obudowy: wysokiej jakości tworzywo sztuczne odporne na chemikalia i oleje
- Stopień ochrony IP65 i IP67 – zabezpieczenie przed pyłem i wilgocią
- Kodowanie Typ 3 – zapobiega błędnemu podłączeniu
- Odejście kablowe proste – umożliwia łatwe prowadzenie przewodów w instalacjach o ograniczonej przestrzeni
- Przewód PUR: elastyczny, trwały, bezołowiowy, bezhalogenowy i bezsilikonowy, wytrzymały na promieniowanie UV, płomienie oraz działanie benzyn
Montaż jest możliwy w systemach peszli o średnicy wewnętrznej 18 mm.
Odporność i bezpieczeństwo złącza MQ15 męskie-żeńskie
Złącze zapewnia wysoki poziom bezpieczeństwa użytkowania dzięki zastosowaniu wyselekcjonowanych materiałów oraz przemyślanych rozwiązań konstrukcyjnych:
- Materiał izolacyjny PA (poliamid), blokada POM
- Zakres temperatur pracy: od -30°C do +85°C (w zależności od rodzaju przewodu do -50°C w stanie stałym)
- Wysoka odporność na udary i przeciążenia, napięcia znamionowe AC do 1000V (kabel)
- Klasa ochrony przeciwprzepięciowej: 6kV dla styków zasilających

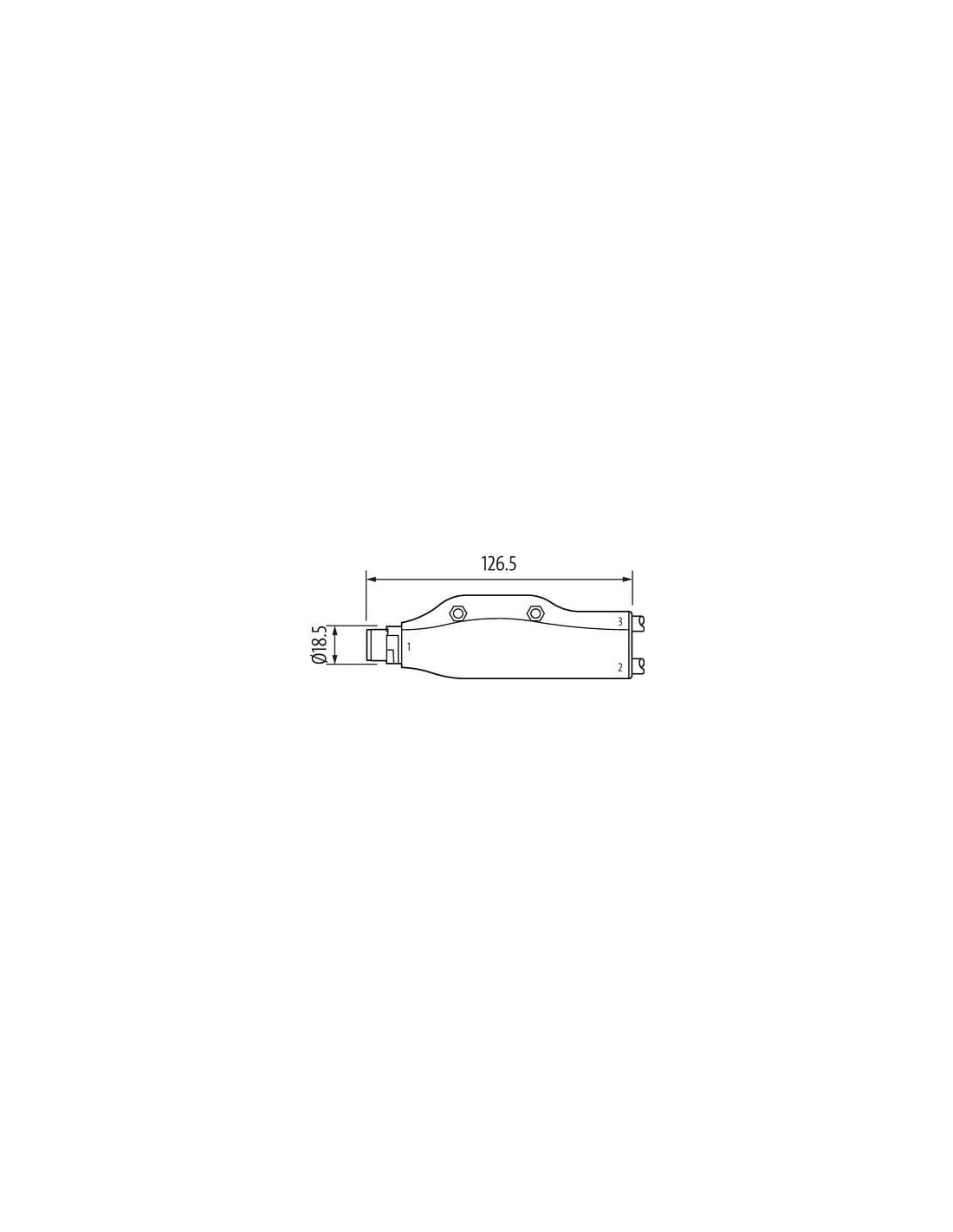

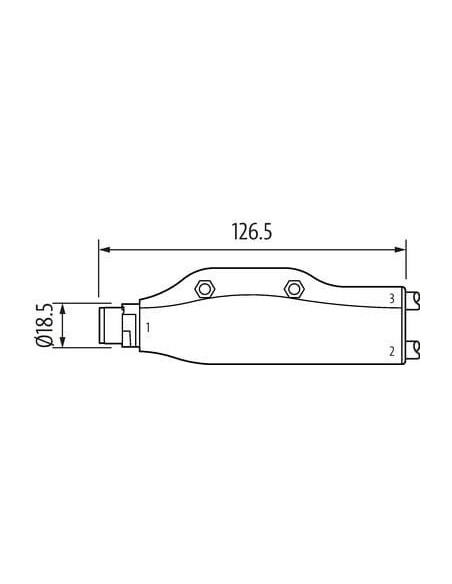

Konstrukcja przewodu i schemat połączeniowy złącza MQ15

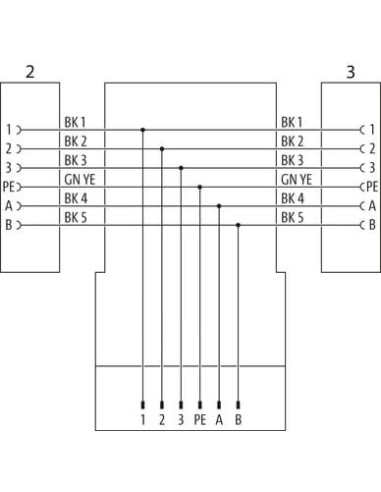

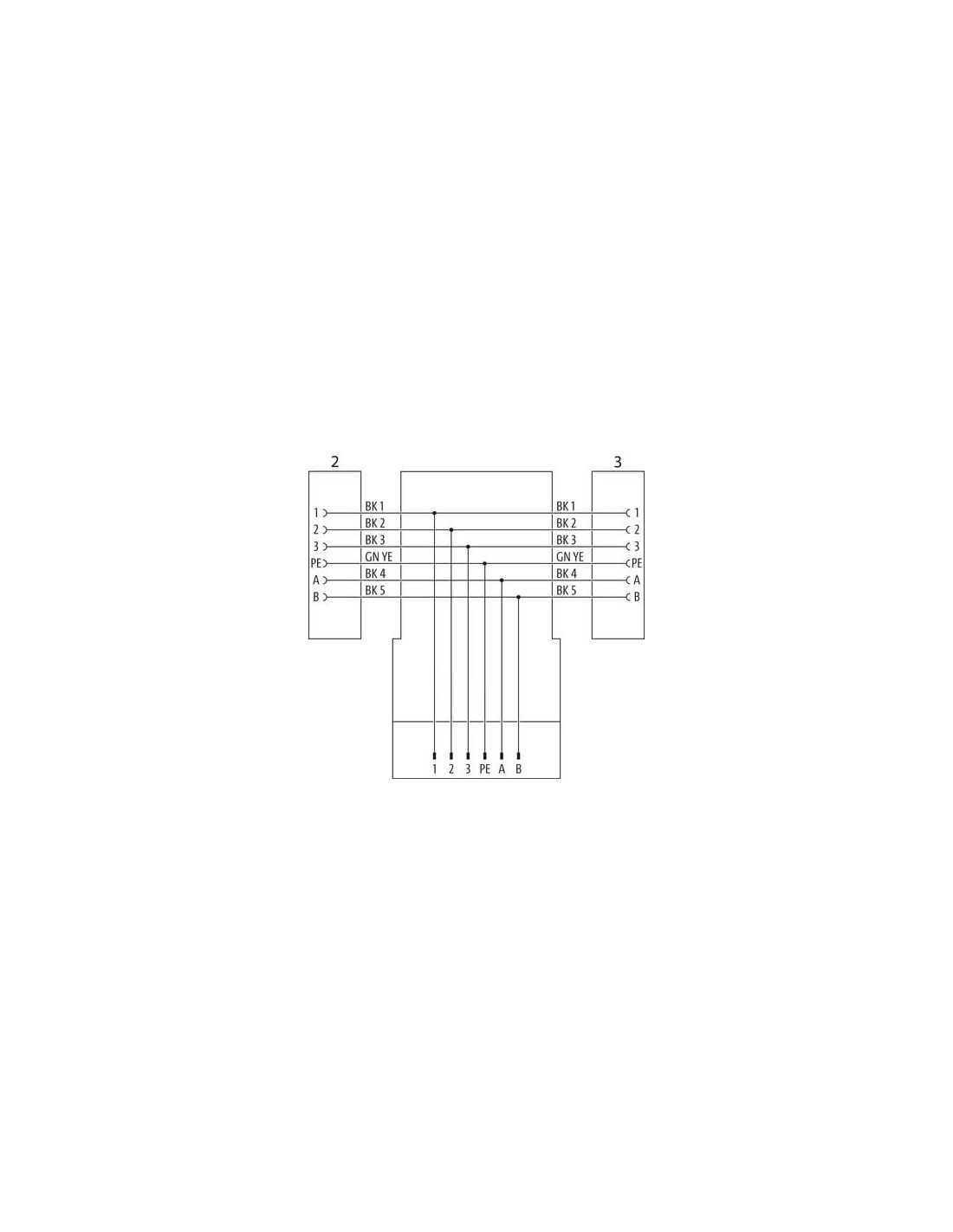

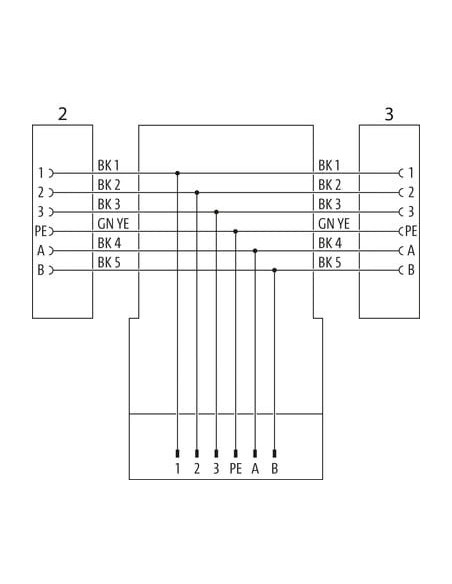

Kabel 6-żyłowy z izolacją PP oraz ze przewodem zielono-żółtym PE (uziemienie), z żyłami o przekroju 2,5 mm², umożliwia przesył wysokich prądów (do 19,5A na żyłę). Schemat połączeniowy oraz układ pinów i kolorystyka przewodów zapewniają łatwą diagnostykę oraz szybką identyfikację podczas montażu lub serwisu.

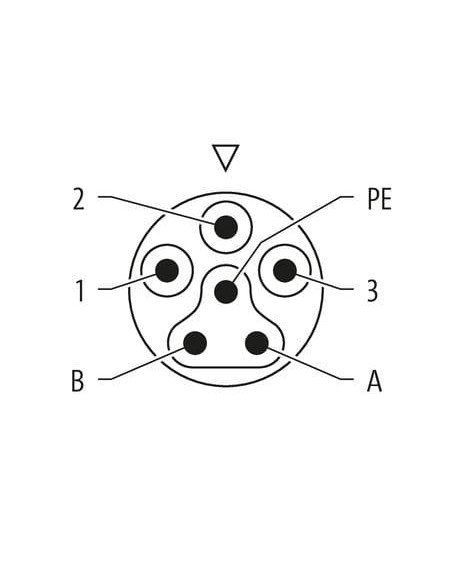

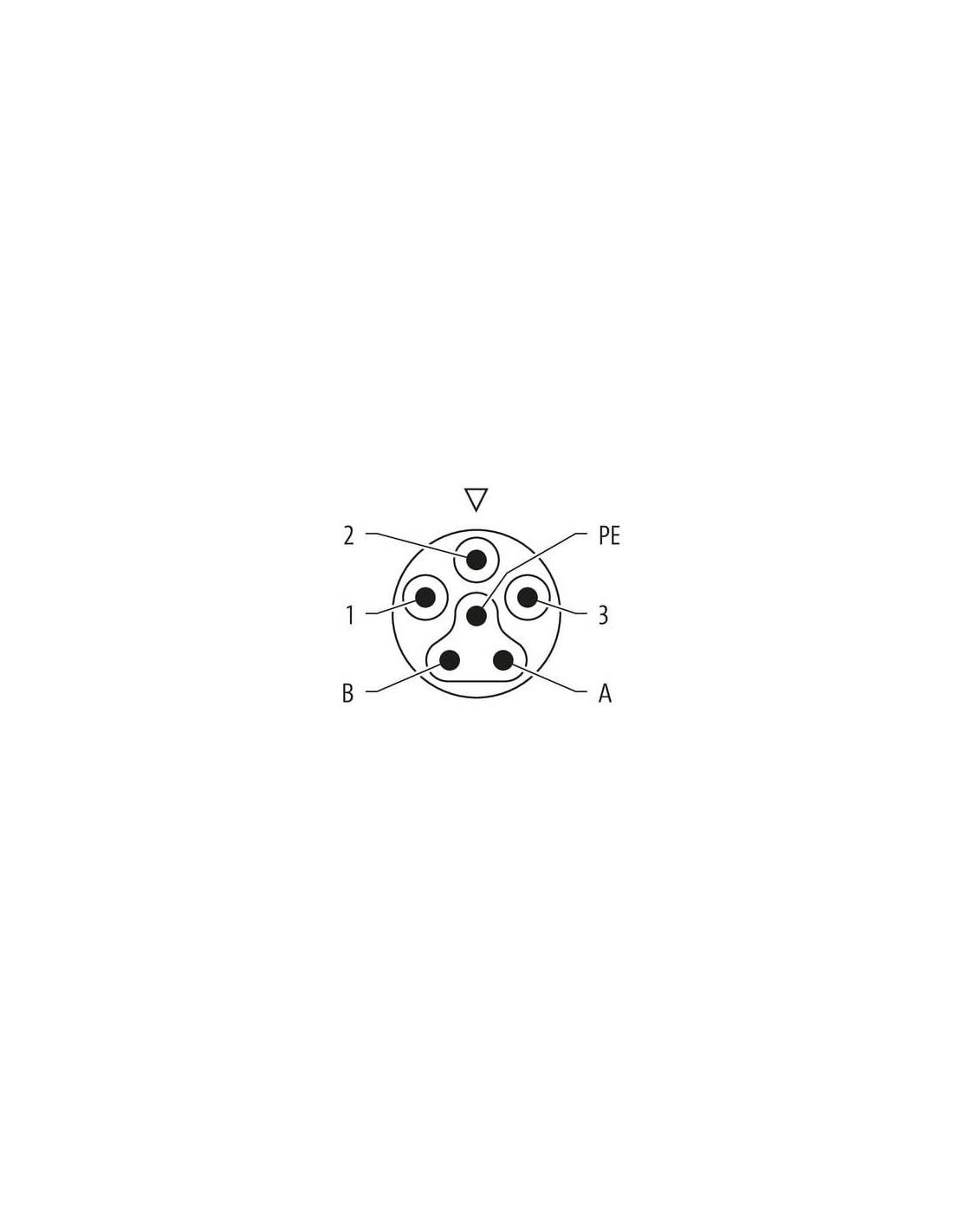

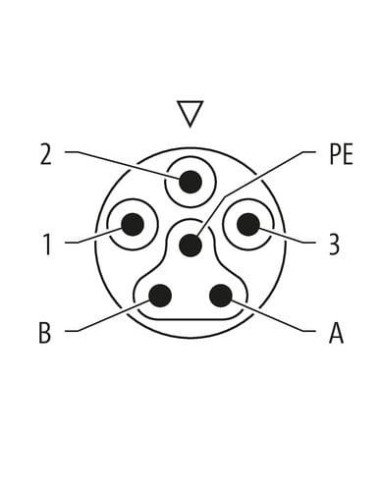

- Konfiguracja pinów: 1, 2, 3, PE, A, B
- Kolorystyka przewodów: 5x czarny + 1 zielono-żółty
Złącze MQ15 – Typowe środowiska pracy i zalecenia montażowe
Złącze sprawdzi się w aplikacjach wymagających wielokrotnego zginania przewodu – żywotność do 5 mln cykli gięcia, duża odporność na skręcanie, możliwość pracy przy prędkościach przewodu do 3,3 m/s.
Aby zapewnić długotrwałą szczelność oraz stopień ochrony IP, producent zaleca stosowanie odpowiednich środków ochrony przed naprężeniami mechanicznymi (np. opaski kablowe) oraz przestrzeganie zalecanych promieni zgięcia przewodu.
