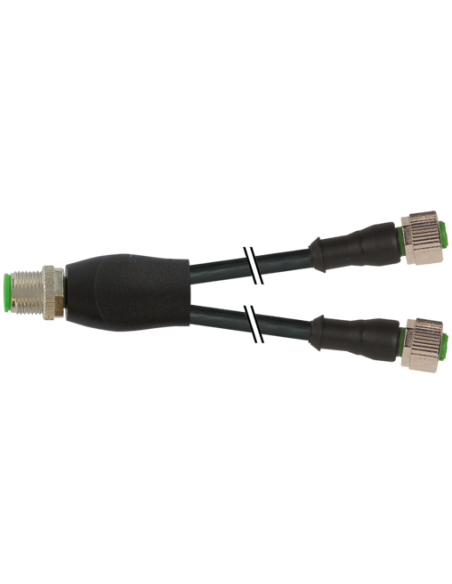

Rozdzielacz typu Y M12 – M12, 4-piny

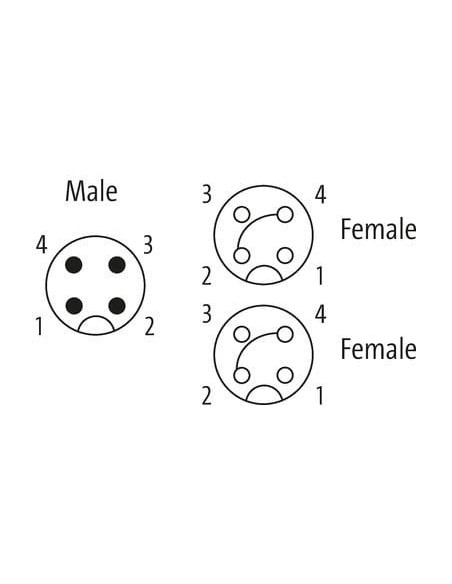

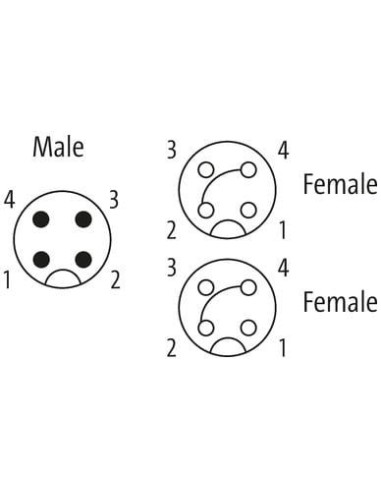

Męski prosty – gniazda proste

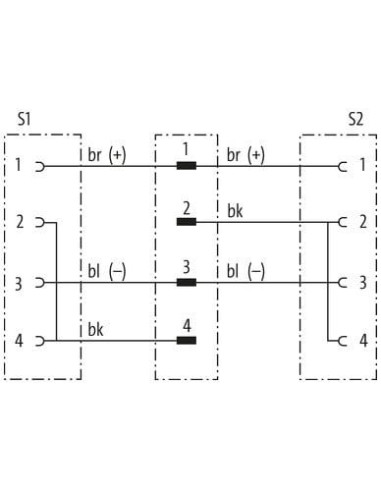

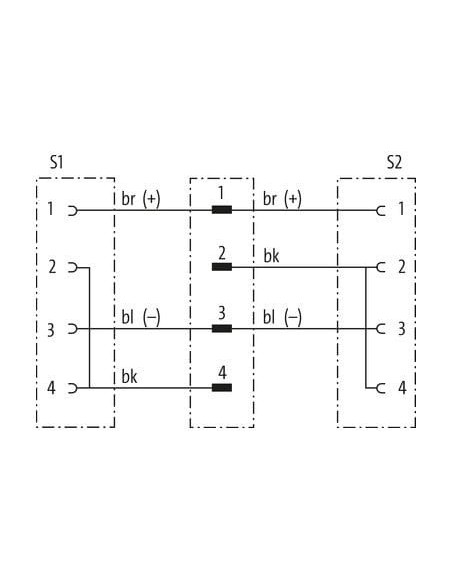

mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 0° 4-polowy – profesjonalne rozwiązanie do połączeń elektrycznych
Rozdzielacz Y M12 / M12 żeński 0°, kod produktu 7000-40721-6130700, umożliwia niezawodne rozdzielanie sygnałów i zasilania w aplikacjach przemysłowych oraz automatyce. Złącza M12 stanowią standard w środowiskach, gdzie wymagana jest wysoka odporność na warunki zewnętrzne, gwarantując bezpieczne i trwałe połączenia.
Najważniejsze właściwości rozdzielacza Y M12 / M12
- Konstrukcja typu Y – pozwala na wygodne rozdzielenie sygnału z jednego przewodu na dwa.
- Wysoka szczelność – stopnie ochrony IP65, IP66K oraz IP67.
- Odporność na chemikalia i oleje – obudowa wykonana z wytrzymałego tworzywa sztucznego.
- Złącza M12 4-pin – standard stosowany w automatyce przemysłowej.
- Bezpieczeństwo – metalowe nakrętki radełkowane dla pewnego montażu.
- Długość przewodu 7 m – umożliwia elastyczne prowadzenie instalacji.
- Zgodność z normą DIN EN 61076-2-101 (M12).
- Zakres temperatur pracy od -25°C do 85°C dla konektora oraz od -30°C do 80°C dla kabla.
Zastosowania rozdzielacza Y M12 / M12
Rozdzielacz Y M12 jest przeznaczony do zastosowań w automatyce przemysłowej, maszynach, robotyce, produkcji oraz liniach montażowych. Idealnie sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne rozgałęzienie sygnału lub zasilania, jak również w systemach czujników i siłowników, w których kluczowa jest wysoka jakość połączeń.
Produkt jest szczególnie polecany do integracji w szafach sterowniczych, na liniach technologicznych, w przemyśle spożywczym (odporność na czyszczenie) oraz w środowiskach o wysokim stopniu zanieczyszczenia. Szczelność i odporność na warunki środowiskowe gwarantują długotrwałą pracę bez ryzyka awarii.
Zalety i możliwości wykorzystania rozdzielacza Y M12
- Optymalne rozwiązanie dla instalacji rozproszonych – umożliwia podłączenie dwóch urządzeń do jednego punktu systemu.
- Szybkość i prostota montażu – montaż bez użycia specjalistycznych narzędzi dzięki radełkowanej nakrętce.
- Wysoka odporność na uszkodzenia mechaniczne dzięki zastosowaniu solidnych materiałów.
- Spełnia wymagania bezpieczeństwa i trwałości w wymagających aplikacjach przemysłowych.
- Możliwość różnych długości kabli na zamówienie dla indywidualnych potrzeb instalacyjnych.
Parametry techniczne i budowa
- Kodowanie A – zapewnia kompatybilność z większością standardowych rozwiązań na rynku.
- Wytrzymały kabel typu PUR/PVC, z trzema żyłami (czarny, niebieski), o przekroju żyły 0,34 mm².
- Maksymalne napięcie pracy – 250 V AC / DC.
- Maksymalny prąd na styk – do 4 A.
- Wysoki moment dokręcania – 0,6 Nm zapewnia pewność połączenia.
- Średnica przewodu – 4,6 mm.
- Waga kabla – 34,1 g/m, co wpływa na łatwość prowadzenia instalacji.
Bezpieczeństwo użytkowania i wskazówki montażowe
Wysoka szczelność IP oraz odporność na czynniki zewnętrzne gwarantują ochronę przed kurzem, wilgocią, olejami i środkami chemicznymi. Przy instalacji należy zabezpieczyć przewody przed nadmiernym zgięciem i obciążeniami mechanicznymi – zaleca się stosowanie opasek zaciskowych. Odpowiedni promień gięcia podczas montażu zapewnia trwałość systemu i utrzymanie szczelności.
Certyfikaty i zgodność
Rozdzielacz Y M12 / M12 posiada certyfikaty cURus oraz spełnia kluczowe normy bezpieczeństwa i jakości, m.in. DIN EN 61076-2-101. Jest wolny od ołowiu, kadmu, FCKW i silikonu, spełnia standardy odporności na UV, płomienie oraz oleje zgodnie z IEC i UL.
To profesjonalne i niezawodne rozwiązanie dla każdego, kto oczekuje solidnych i wytrzymałych połączeń elektrycznych w nowoczesnych instalacjach przemysłowych.
