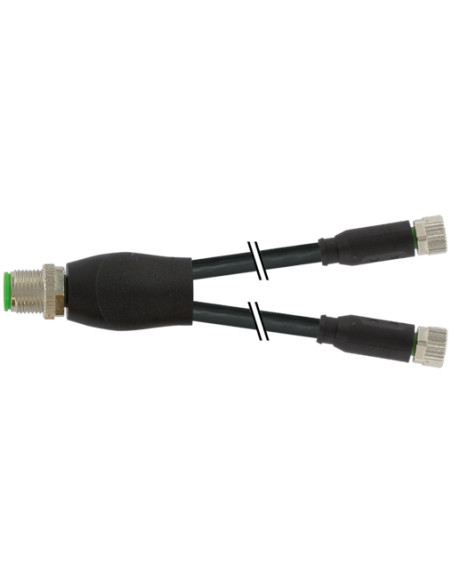

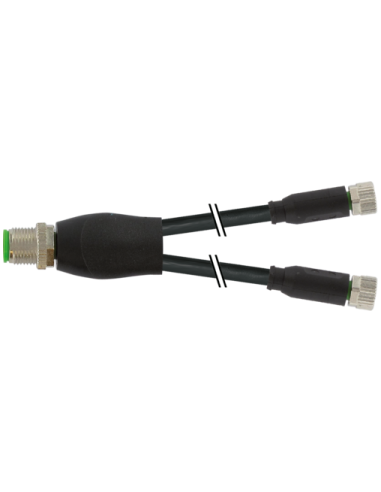

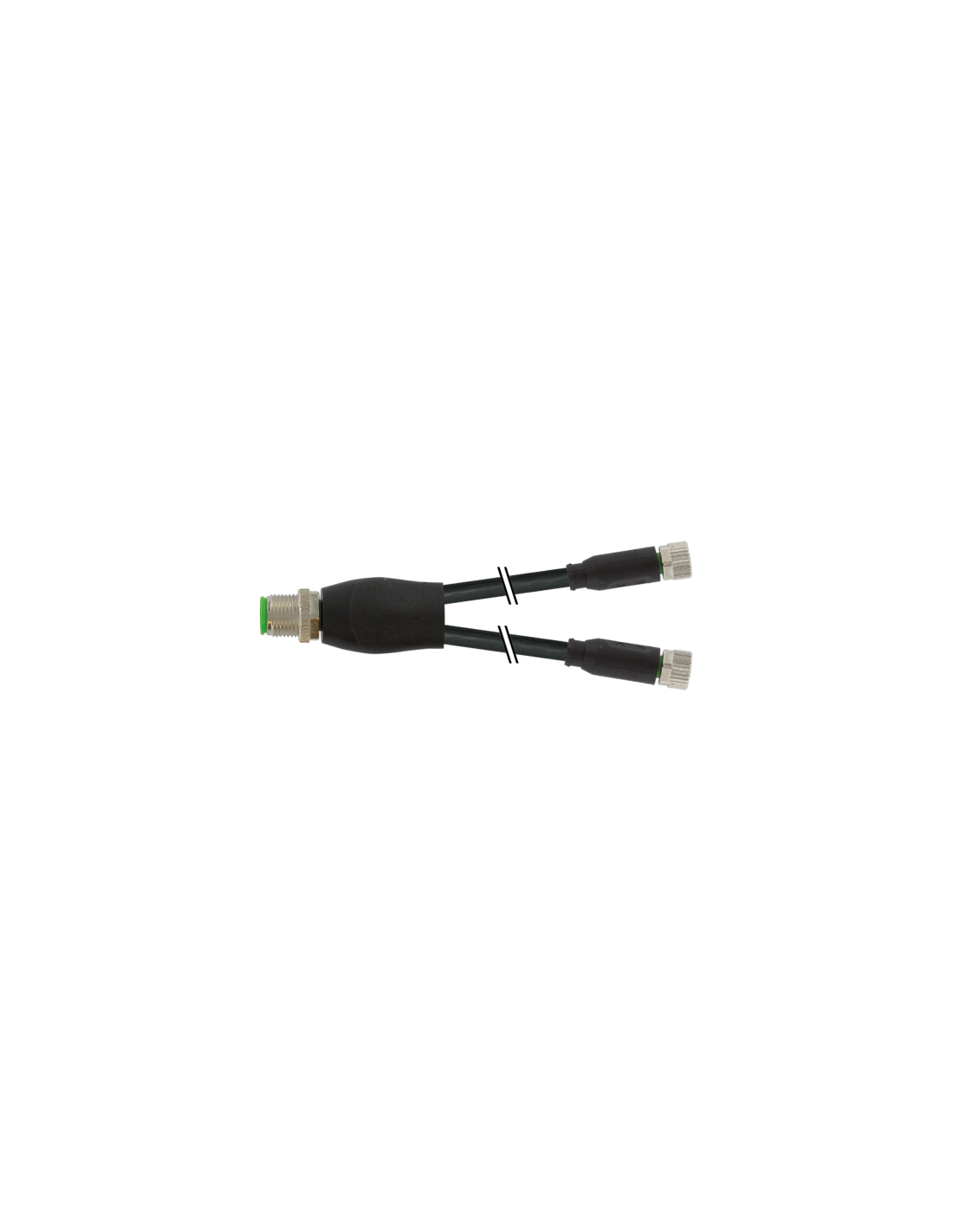

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 żeński – Wysokiej jakości rozwiązanie do połączeń przemysłowych
Rozdzielacz Y M12/M8 o kodzie produktu 7000-40821-6100700 to niezawodne i uniwersalne akcesorium elektrotechniczne, które umożliwia szybkie oraz bezpieczne rozdzielanie sygnałów i zasilania w różnorodnych instalacjach przemysłowych. Konstrukcja oparta na wysokiej jakości złączach M12 oraz M8 zapewnia solidność oraz odporność na trudne warunki środowiskowe.
Profesjonalne złącza przemysłowe Y – M12/M8

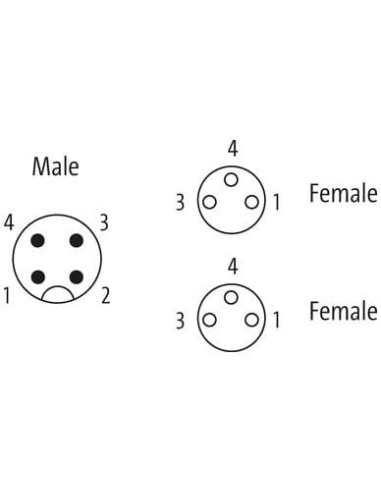

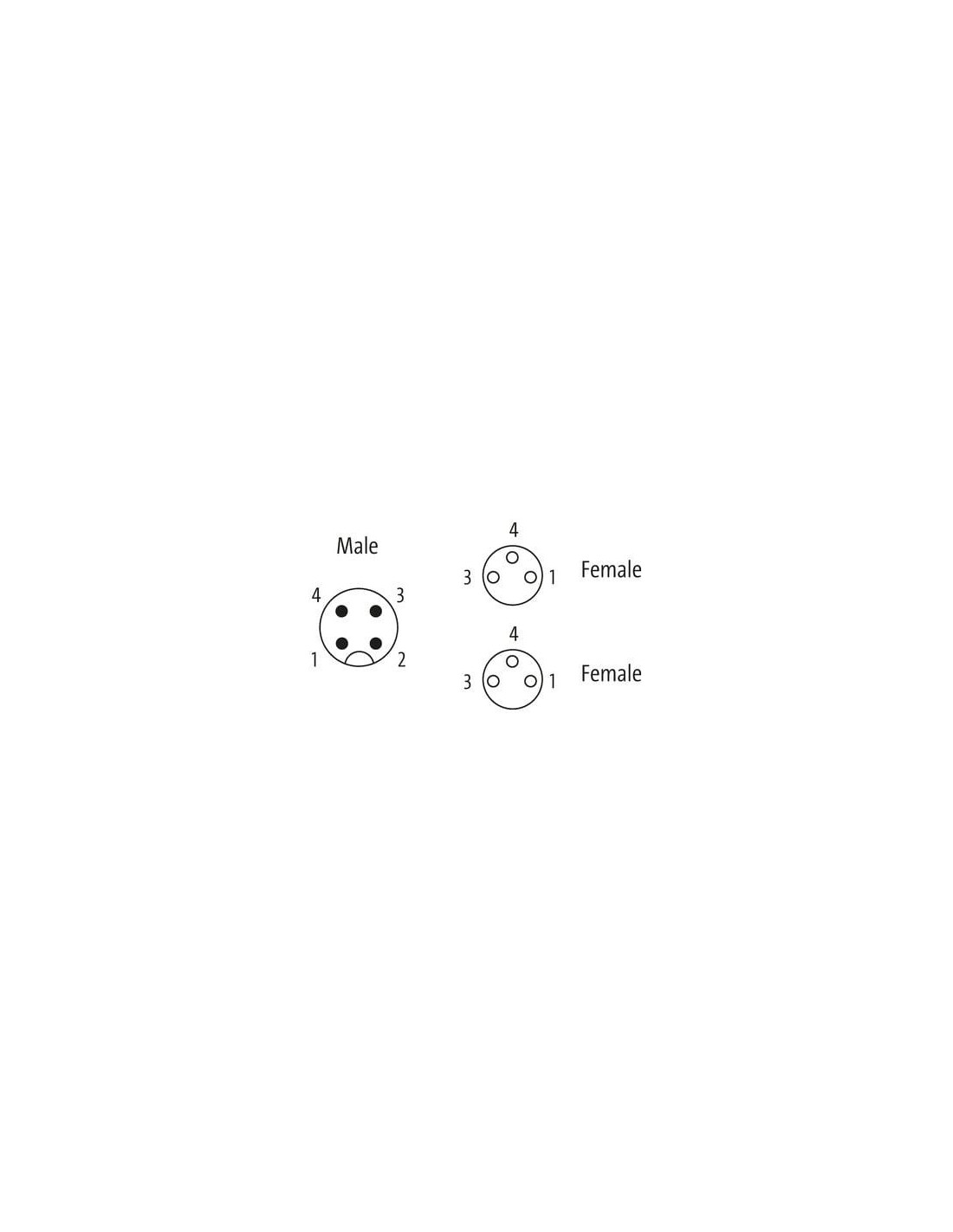

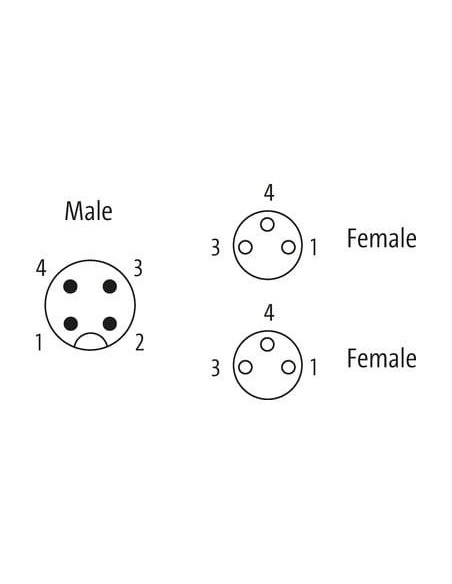

Produkt wyposażony jest w jedno złącze M12 4-pinowe (męskie, proste) oraz dwa złącza M8 3-pinowe (żeńskie, proste), co umożliwia efektywne rozdzielenie sygnału na dwa niezależne kanały. Standardowa długość kabla wynosi 7 metrów, ale dostępne są także inne długości na życzenie klienta.
Najważniejsze cechy rozdzielacza Y M12-M8
- Duża odporność chemiczna i mechaniczna – obudowa wykonana z trwałego tworzywa PUR, odporna na oleje oraz agresywne media
- Uniwersalne zastosowanie w przemyśle – idealny do automatyki, maszyn przemysłowych, systemów logistyki i produkcji
- Wysoka szczelność – stopień ochrony IP65, IP66K, IP67 zapewnia niezawodne działanie nawet w wymagających środowiskach
- Pozłacane styki – gwarancja niskiej rezystancji przejścia i długowieczności złącza
- Odporność na wibracje i wstrząsy – stabilne mocowanie poprzez przykręcenie oraz zabezpieczenie przeciwwstrząsowe
- Szeroki zakres temperatur pracy – od -25°C do +85°C (kabel: od -30°C do +80°C)
- Dobre właściwości EMC – możliwość stosowania nawet w warunkach zakłóceń elektromagnetycznych
Zastosowania rozdzielacza Y M12/M8
Rozdzielacz Y doskonale sprawdzi się w środowiskach, gdzie konieczne jest rozdzielenie sygnałów czujnikowych lub wykonawczych, zwłaszcza w:
- systemach automatyki przemysłowej i robotyce
- maszynach produkcyjnych oraz urządzeniach transportowych
- aplikacjach wymagających wysokiego stopnia szczelności (IP65/IP67)
- instalacjach, gdzie wymagana jest szybka i łatwa integracja okablowania
- zastosowaniach mobilnych i stacjonarnych, także w trudnych warunkach środowiskowych
Bezpieczeństwo i niezawodność złączy M12/M8
Dzięki zastosowaniu wysokiej jakości materiałów, takich jak niklowany pierścień blokujący, uszczelnienia FKM oraz styki ze stopu miedzi, rozdzielacz Y gwarantuje trwałość, odporność na uszkodzenia mechaniczne i pewność działania przez długi czas eksploatacji. Produkt spełnia wymagania norm:
- DIN EN 61076-2-101 (M12)
- DIN EN 61076-2-114 (M8)
Odpowiedni do peszli o średnicy wewnętrznej 6,5 mm (M8) lub 10 mm (M12).
Przewody zgodne z wymaganiami przemysłowymi
Kabel wykonany jest z PVC o podwyższonej wytrzymałości oraz posiada właściwości odporności na promieniowanie UV (DIN EN ISO 4892-2), oleje (DIN EN 60811-404), płomień i benzynę. Rdzenie przewodu skręcane (14x0,15 mm, 0,25 mm² każdy), oznaczone kolorami dla łatwej identyfikacji, gwarantują łatwość instalacji oraz wysoką obciążalność prądową do 4,5 A.
Wskazówki montażowe
W celu zachowania pełnej szczelności i trwałości połączenia, zaleca się stosowanie odpowiednich promieni zgięcia przewodów oraz zabezpieczenie złączy przed nadmiernymi obciążeniami mechanicznymi przy użyciu opasek kablowych.
Rozdzielacze Y M12/M8 stanowią niezawodne i elastyczne rozwiązanie dla wszystkich, którzy oczekują wygodnych, solidnych i bezpiecznych połączeń w aplikacjach przemysłowych.
