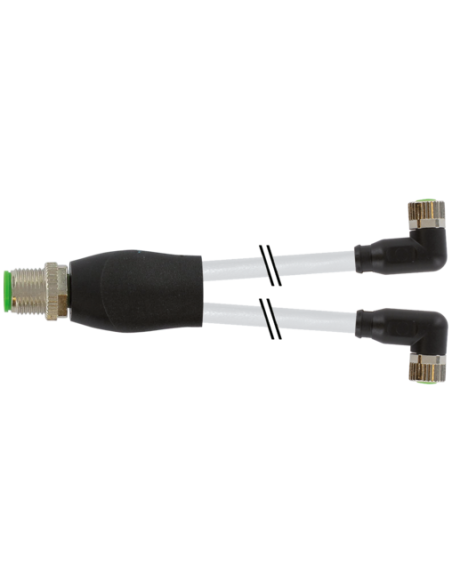

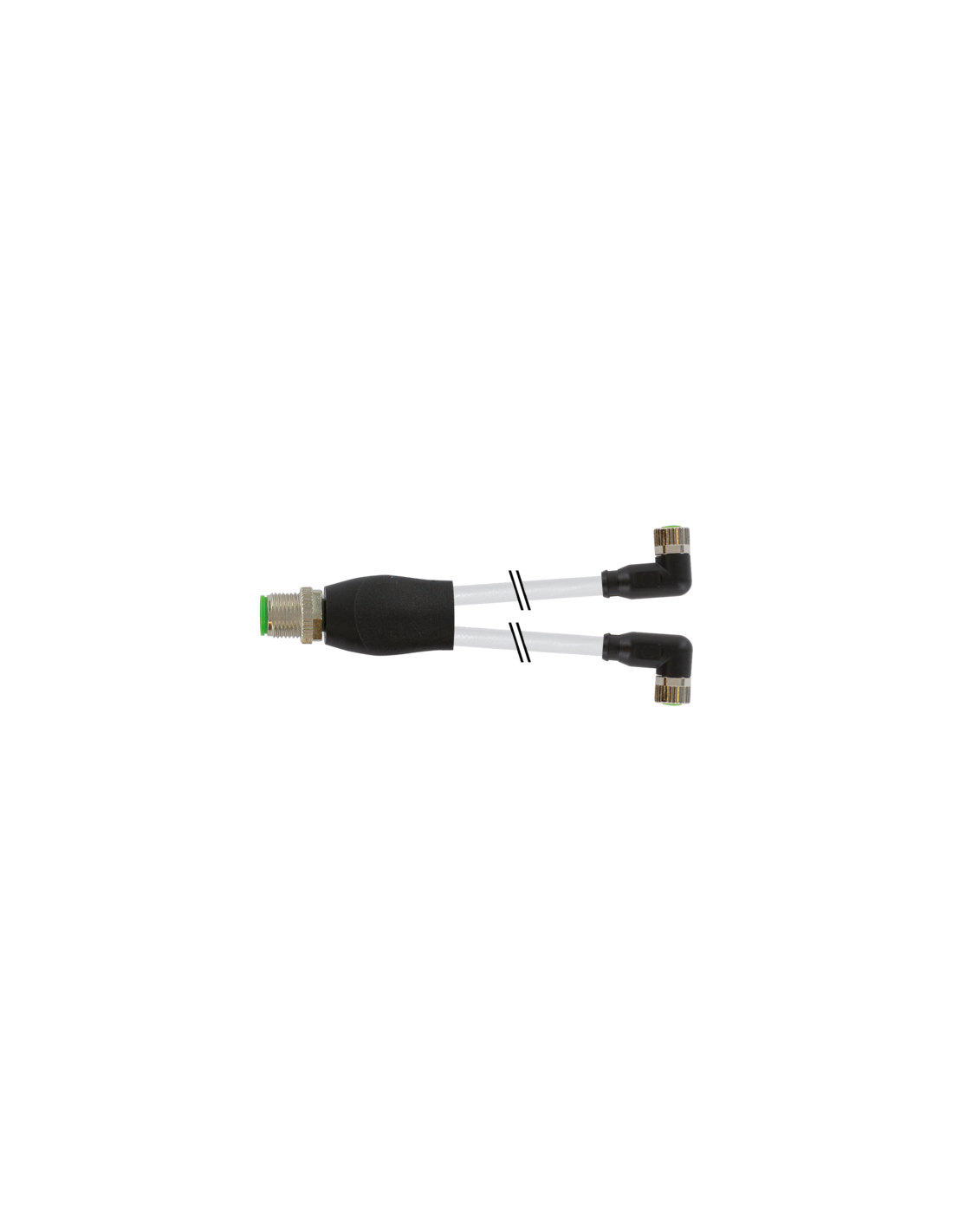

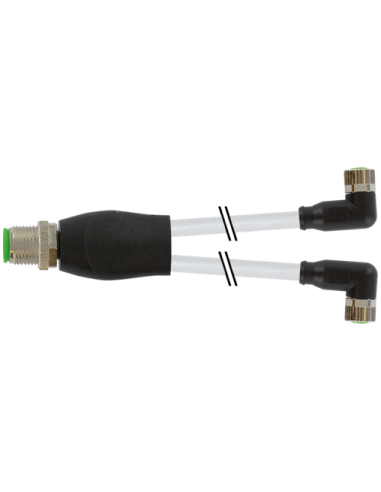

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 – Przemysłowy rozdzielacz przewodów sygnałowych i zasilających
Rozdzielacz Y M12/M8 (kod produktu: 7000-40841-2100200) to specjalistyczny komponent przeznaczony do rozdzielania sygnałów lub zasilania w instalacjach automatyki przemysłowej. Urządzenie wyposażone jest w złącze M12 (męskie, proste, 4 piny) oraz dwa złącza M8 (żeńskie, kątowe 90°, 3 piny), co pozwala na wygodne i bezpieczne łączenie urządzeń z różnych typów interfejsów. Rozdzielacz doskonale sprawdza się w środowiskach narażonych na działanie czynników zewnętrznych, takich jak pył, wilgoć czy wibracje.
Zastosowania rozdzielacza Y M12/M8
Rozdzielacz typu Y M12/M8 znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych, w tym:
- Automatyka przemysłowa – rozdzielanie sygnałów z czujników, elementów wykonawczych czy przewodów zasilających;
- Instalacje maszyn i linii produkcyjnych – szybkie i pewne łączenie segmentów instalacji elektrycznych;
- Systemy bezpieczeństwa i sterowania – gdzie wymagane jest niezawodne i odporne na zakłócenia okablowanie;
- Aplikacje w środowiskach o wysokiej wilgotności, zapyleniu oraz w przestrzeniach narażonych na wstrząsy – dzięki klasie szczelności IP67 i solidnym materiałom.
Najważniejsze cechy rozdzielacza Y M12/M8
- Wytrzymała obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i olejoodporności;
- Standard złączy M12/M8 (EN 61076-2-101 oraz EN 61076-2-114) – szeroka kompatybilność z urządzeniami przemysłowymi;
- Pozłacane styki zapewniające niezawodny kontakt oraz odporność na korozję;
- Ochrona IP67 – pełna szczelność na pył i wodę przy poprawnej instalacji;
- Długość kabla 2 m – wygoda przy łączeniu elementów oddalonych od siebie;
- Średnica kabla 4,5 mm z powłoką PVC – dobra elastyczność oraz łatwość montażu;
- Temperatura pracy: od -25°C do 85°C, kabel: -30°C do 80°C (stała instalacja);
- Prąd maksymalny: do 4,5 A (na żyłę), napięcie znamionowe kabla do 300 V;
- Zabezpieczenie przeciwwstrząsowe – bezpieczny montaż nawet w aplikacjach o wysokim poziomie drgań;
- Certyfikat cURus – gwarancja spełniania wymagań standardów międzynarodowych.
Budowa i konstrukcja – szczegóły techniczne rozdzielacza Y M12/M8
Rozdzielacz wyposażony jest w korpus z odlewu cynkowego z niklowaną powłoką, zapewniającą trwałość i odporność na uszkodzenia mechaniczne. Elastomerowe uszczelnienia (FKM) dodatkowo chronią przed wnikaniem wilgoci i pyłu. Styk wykonany z wysokiej jakości stopu miedzi pozwala na wieloletnią, bezawaryjną eksploatację systemu.
Kabel charakteryzuje się potrójną, skręcaną konstrukcją żył, co minimalizuje ryzyko zakłóceń elektromagnetycznych oraz umożliwia łatwą obróbkę podczas montażu instalacji.
- Przewód odporny na działanie olejów, benzyny i płomienia (zgodnie z PN-EN 60811-404, UL 1581, IEC 60332-2-2);
- Płaszcz PVC bez ołowiu, kadmu, FCKW i silikonu – bezpieczeństwo dla użytkownika oraz środowiska;
- Pozwala na stosowanie w systemach wymagających zgodności z normami RoHS.
Typowe zastosowanie i zalety rozdzielacza
Rozdzielacz Y M12/M8 umożliwia szybkie, łatwe i estetyczne rozgałęzienie przewodów zasilających i sygnałowych w maszynach, robotach, systemach transportowych oraz instalacjach automatyki. Idealnie sprawdzi się w miejscach, gdzie istotny jest szybki montaż, bezpieczna eksploatacja w trudnych warunkach środowiskowych oraz zachowanie wysokiej szczelności układu.
Możliwość stosowania w różnych branżach: przemysł motoryzacyjny, spożywczy, maszynowy, logistyka automatyczna, robotyka czy transport wewnętrzny. Rozdzielacz pomaga zredukować ilość przewodów w szafach sterowniczych oraz wydłuża żywotność połączeń dzięki wykorzystaniu profesjonalnych standardów przemysłowych.
Wersje z inną długością kabla dostępne są na zamówienie, co pozwala indywidualnie dopasować produkt do specyficznych wymagań instalacyjnych.
