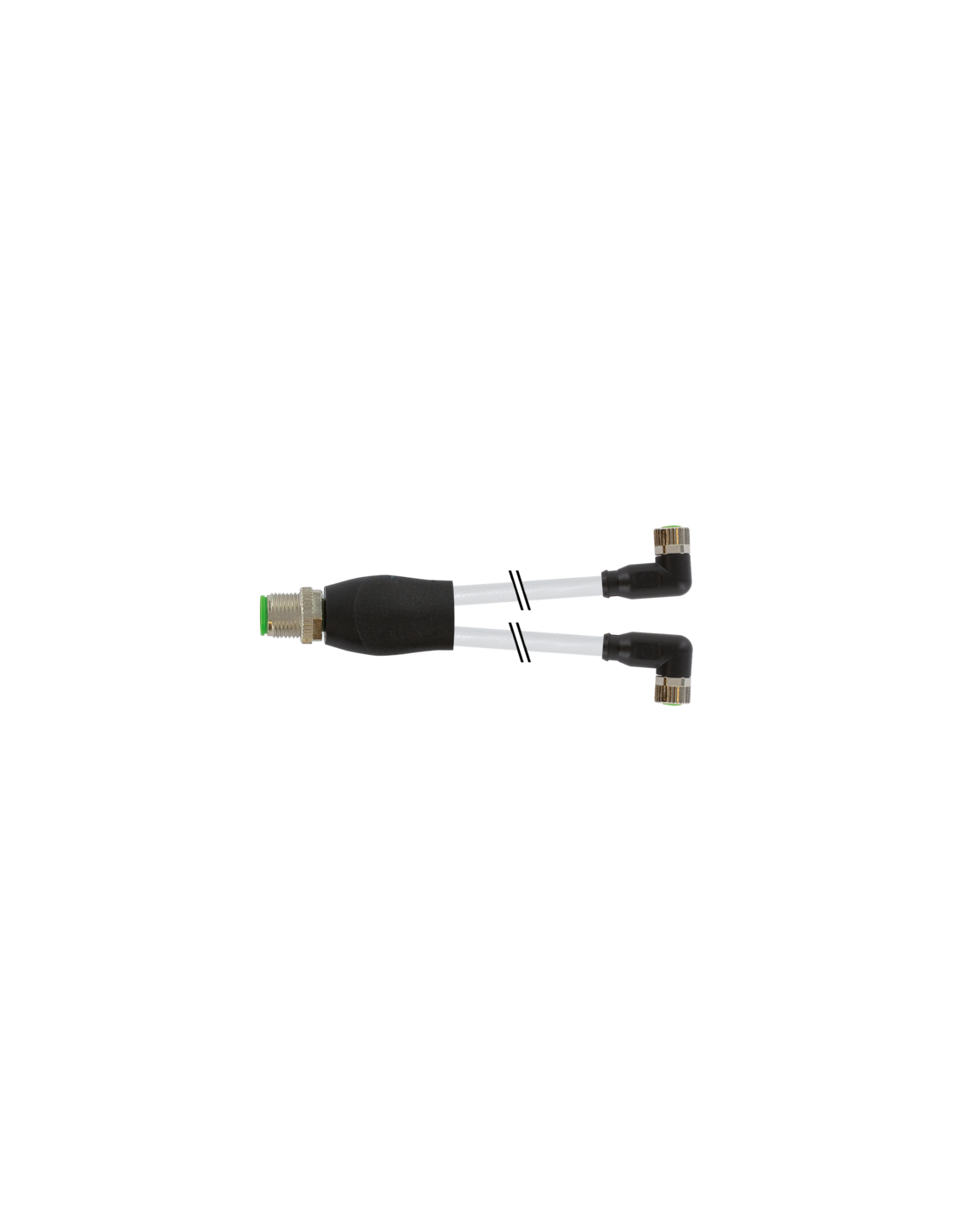

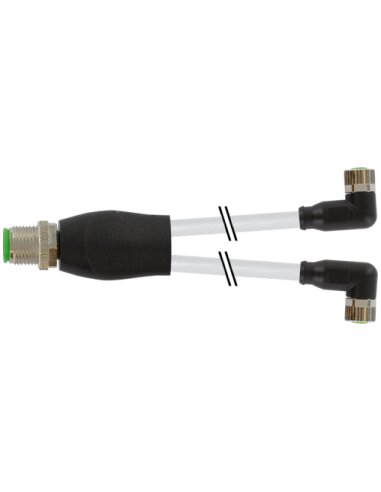

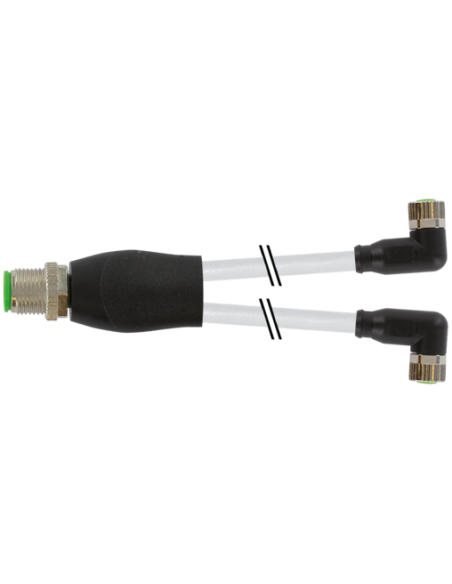

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 żeński 90° – Zastosowanie i funkcjonalność
Rozdzielacz Y M12/M8 żeński 90° (kod: 7000-40841-2100150) to specjalistyczny element łączeniowy stosowany w systemach automatyki przemysłowej, maszynach produkcyjnych oraz instalacjach, gdzie wymagana jest pewność połączeń sygnałowych i zasilających przy zachowaniu wysokiego stopnia ochrony mechanicznej i chemicznej. Znajduje szerokie zastosowanie w łączeniu czujników, siłowników oraz innych urządzeń peryferyjnych wyposażonych w złącza M12 lub M8, co pozwala na wygodne rozgałęzienie sygnału.
Kluczowe cechy rozdzielacza Y M12/M8
- Konstrukcja typu Y: umożliwia jednoczesne podłączenie dwóch urządzeń do jednego złącza za pomocą kompaktowej i odpornej na uszkodzenia mechaniczne konstrukcji.
- Złącze M12, 4-piny (męski, prosty) oraz dwa 3-pinowe gniazda M8 pod kątem 90°: pozwalają na elastyczność montażu w miejscach o ograniczonej przestrzeni oraz szybki montaż i demontaż urządzeń.
- Odporność na czynniki chemiczne i oleje: korpus wykonany z wysokiej jakości tworzywa PUR oraz metalowe elementy zabezpieczone przed korozją.
- Stopień ochrony IP67: zapewnia niezawodność działania w trudnych warunkach przemysłowych, chroniąc połączenia przed wilgocią i pyłem.
- Bezpieczne połączenie mechaniczne: połączenie przez wkręcenie, blokada z niklowanej stali i uszczelnienie FKM gwarantują trwałość i szczelność instalacji.
- Łatwa identyfikacja przewodów: zgodność kolorystyczna pozwala na szybkie i bezproblemowe podłączanie urządzeń.
Typowe zastosowania rozdzielacza Y M12/M8
Rozdzielacz znajduje zastosowanie m.in. w systemach sensorowych, aplikacjach przemysłowych, liniach montażowych, a także w maszynach wymagających bezpiecznego, odpornego i hermetycznego rozgałęzienia sygnałów i zasilania. Może być wykorzystywany wszędzie tam, gdzie liczy się szybkość i pewność instalacji, kompaktowość oraz wysoki poziom ochrony IP.
- Automatyka przemysłowa
- Robotyka i systemy transportowe
- Budowa maszyn i urządzeń
- Technologie pakowania
- Kontrola procesów i systemy detekcji
Parametry konstrukcyjne i przewaga technologiczna
Dzięki zastosowaniu pozłacanych styków (zapewniających niską rezystancję i wysoką odporność na ścieranie), tabela parametrów technicznych obejmuje podwyższoną odporność na trudne warunki, szeroki zakres temperatur roboczych od -25°C do 85°C oraz solidne wykonanie przewodów i złączy. Obudowa i przewody są wolne od szkodliwych substancji, takich jak ołów, kadm czy FCKW, co podkreśla zgodność z wymaganiami środowiskowymi.
Elastyczna długość przewodu (standardowo 1,5 m) oraz możliwość zamówienia innych długości pozwala na dopasowanie produktu do indywidualnych potrzeb instalacyjnych. Połączenie zgodne z normami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8) gwarantuje kompatybilność z szeroką gamą urządzeń przemysłowych.
Bezpieczeństwo i niezawodność podczas eksploatacji
Rozdzielacz posiada wysoki poziom ochrony elektrycznej oraz mechanicznej dzięki dodatkowym zabezpieczeniom przeciwwstrząsowym, solidnej blokadzie oraz odporności na zakłócenia mechaniczne i czynniki zewnętrzne. Odpowiedni dobór materiałów gwarantuje wytrzymałość na działanie agresywnych mediów oraz długą żywotność w warunkach przemysłowych.
Podsumowanie – wszechstronne możliwości wykorzystania rozdzielacza Y M12/M8
Rozdzielacz Y M12/M8 żeński 90° stanowi niezawodne rozwiązanie dla automatyki przemysłowej, gdzie potrzebna jest kompaktowość instalacji, duża liczba połączeń oraz łatwość i szybkość montażu. Odporność na czynniki zewnętrzne, szeroka kompatybilność oraz możliwość pracy w trudnych warunkach sprawiają, że jest to uniwersalny wybór w nowoczesnych aplikacjach przemysłowych.
