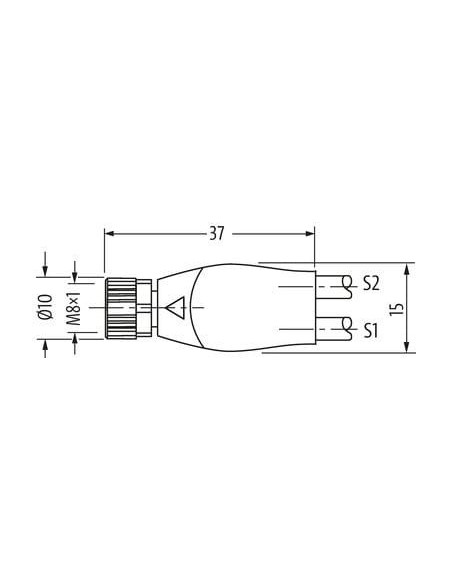

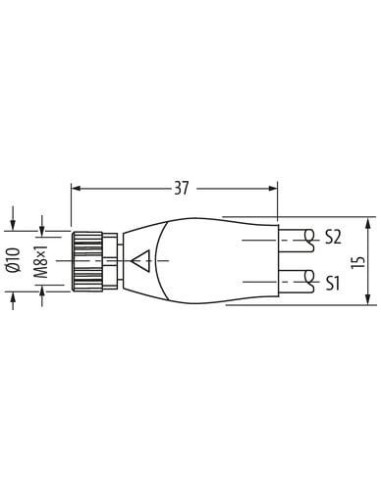

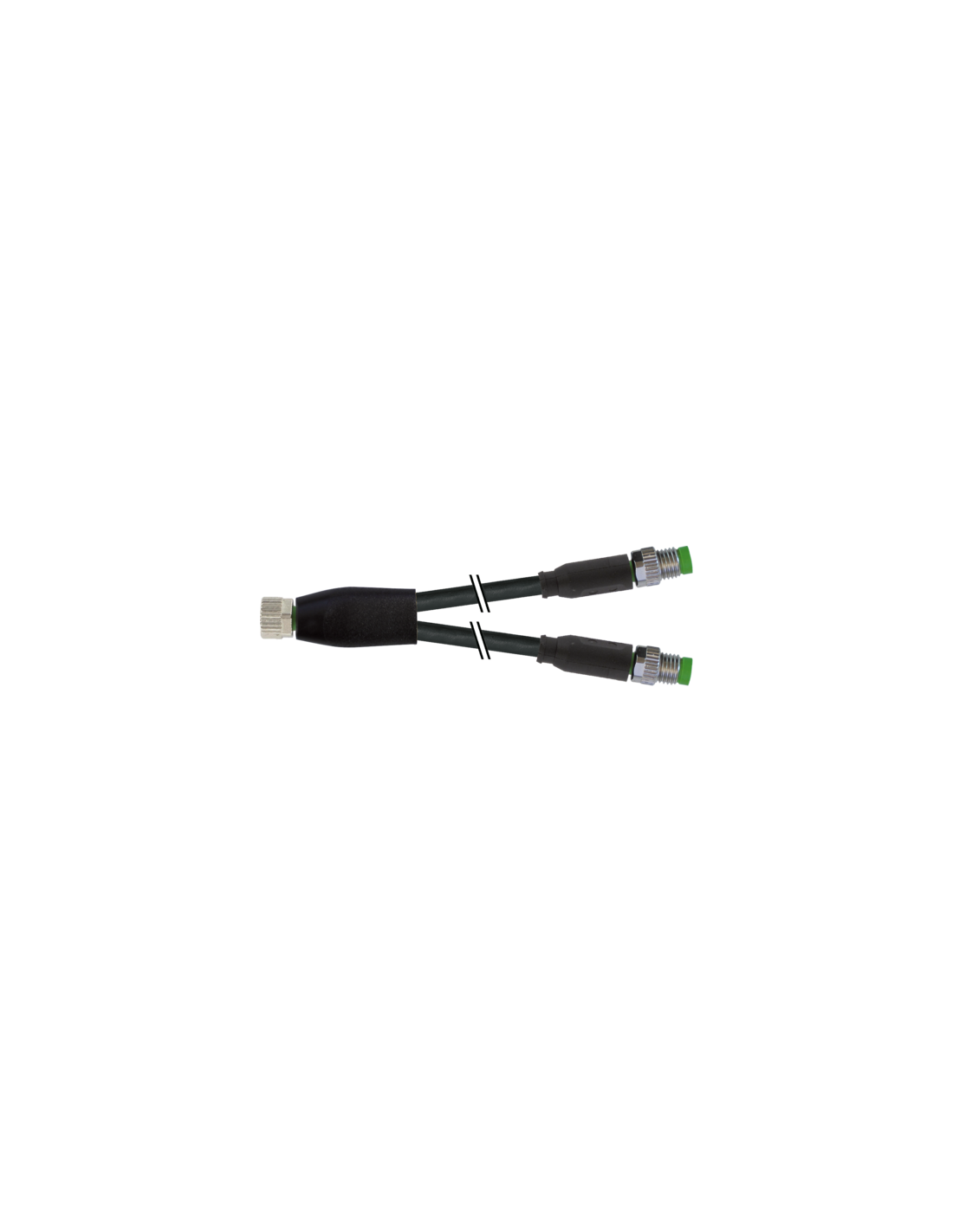

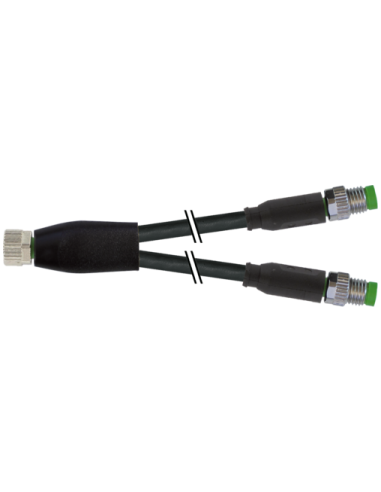

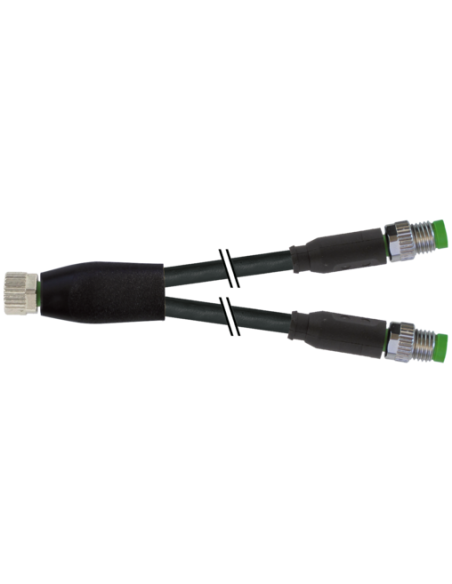

Rozdzielacz typu Y M8 – M8, 4/3-piny
Żeński prosty – męski prosty
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

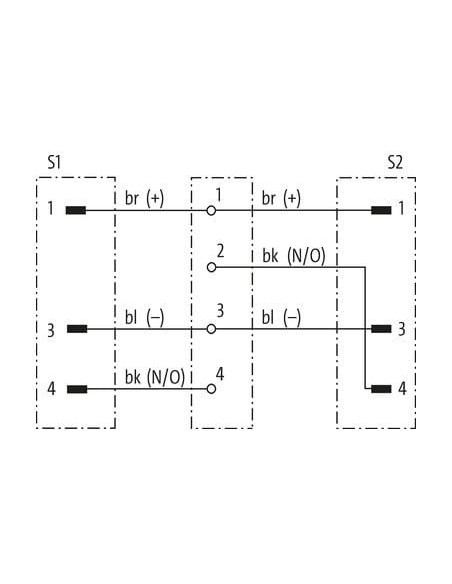

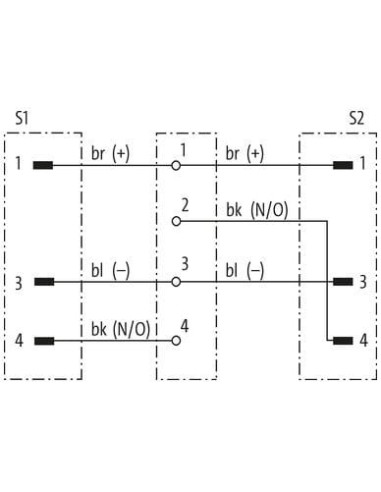

| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M8 – uniwersalne rozwiązanie do połączeń przemysłowych
Rozdzielacz Y M8 żeński / M8 męski 0° (kod produktu: 7000-87251-6100100) to wysokiej jakości element umożliwiający efektywne rozdzielenie sygnału lub zasilania w układach automatyki przemysłowej. Dzięki kompaktowej konstrukcji i zastosowaniu złączy zgodnych z normą M8, produkt zapewnia niezawodność oraz szerokie możliwości integracji w środowisku przemysłowym.
Zastosowanie rozdzielacza Y M8 w automatyce i instalacjach
Rozdzielacz Y M8 doskonale sprawdzi się w aplikacjach, w których konieczne jest równoczesne podłączenie dwóch urządzeń do jednej linii sygnałowej lub zasilającej. Typowe obszary zastosowania to:
- Maszyny i linie produkcyjne – rozdzielanie sygnałów czujników oraz urządzeń wykonawczych
- Systemy automatyki – szybka i wygodna integracja kilku komponentów przy ograniczonej liczbie wejść
- Logistyka i magazyny – łatwe połączenie czujników detekcji oraz urządzeń sterujących
- Budowa maszyn – organizacja połączeń zgodnych ze standardem M8
Wytrzymałość i odporność – bezpieczeństwo w warunkach przemysłowych
Obudowa rozdzielacza Y M8 wykonana jest z PUR, co gwarantuje wysoką odporność chemiczną i na oleje. Konstrukcja została zaprojektowana z myślą o pracy w trudnych warunkach – potwierdzają to klasy szczelności IP65, IP67, IP68 oraz IP66K. Dzięki temu rozdzielacz jest zabezpieczony przed pyłem, wodą i działaniem agresywnych mediów.
Parametry techniczne – połączenia gwarantujące niezawodność

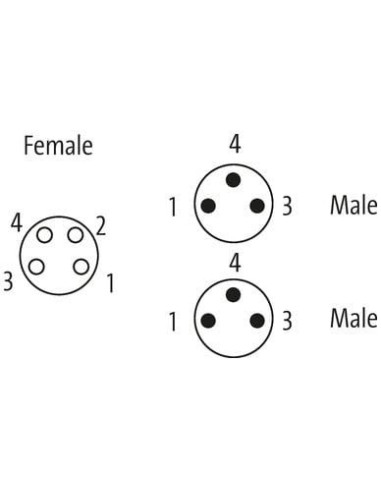

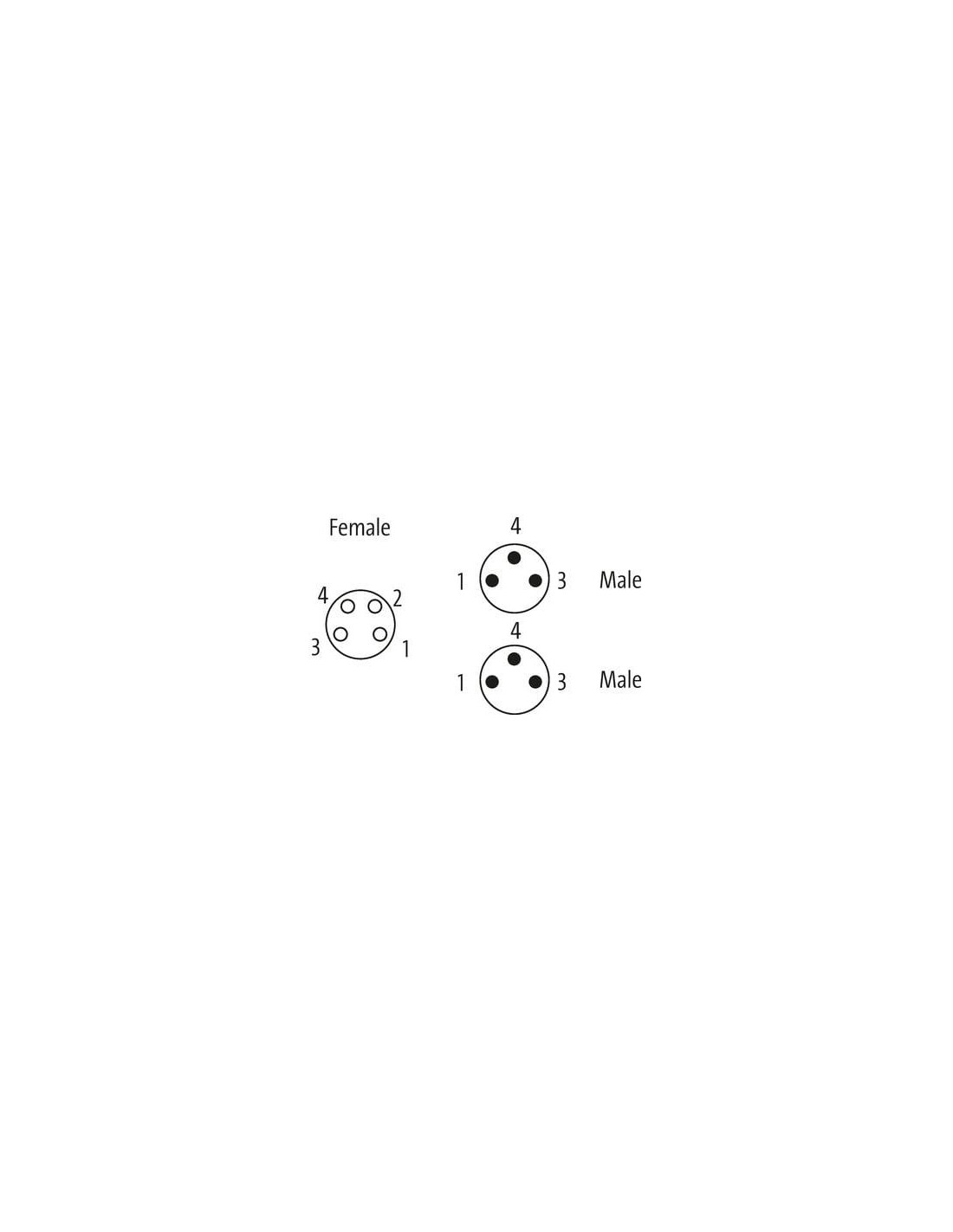

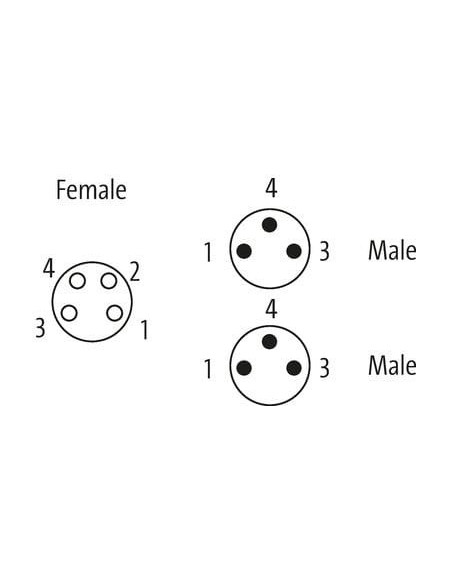

- Złącza: M8 żeński prosty – M8 męski prosty, układ pinów 4/3
- Długość kabla: 1 m (inne długości dostępne na życzenie)
- Przewód: 3-żyłowy, kolor izolacji czarny / niebieski
- Maksymalne napięcie robocze: 60 V DC / 50 V AC
- Prąd roboczy: do 4A na styk
- Obudowa i uszczelnienie: materiał PUR, uszczelka FKM
- Blokada nakrętki i śruby: powlekane niklem
- Odporność na UV i płomienie zgodnie z międzynarodowymi normami
Atuty konstrukcyjne i funkcjonalność rozdzielacza Y M8
Wytrzymały rozdzielacz Y M8 umożliwia prosty i szybki montaż dzięki oznaczeniom gwintu oraz nakrętkom radełkowanym. Produkt spełnia wymogi normy DIN EN 61076-2-114 (standard M8), co ułatwia dobór do istniejących instalacji. Jest odpowiedni do peszli o średnicy wewnętrznej 6,5 mm.
Bezpieczeństwo i łatwość instalacji w praktyce
Stosowanie rozdzielacza Y M8 zapewnia zwiększenie elastyczności instalacji i usprawnienie serwisu – szybką wymianę i konserwację bez konieczności rozłączania całego systemu. Produkt posiada wbudowane mechanizmy zabezpieczające przeciwwstrząsowo oraz instrukcje dotyczące promienia gięcia przewodu, co chroni przed utratą szczelności (klasa IP).
Podsumowanie – wszechstronny rozdzielacz Y M8 do profesjonalnych zastosowań
Dzięki solidnej konstrukcji, wysokim standardom szczelności oraz kompatybilności z systemami automatyki, rozdzielacz Y M8 jest polecany do profesjonalnych zastosowań w trudnych warunkach przemysłowych. Zapewnia niezawodne połączenie, odporność na czynniki środowiskowe oraz szerokie możliwości konfiguracji w ramach rozbudowanych instalacji przemysłowych.
