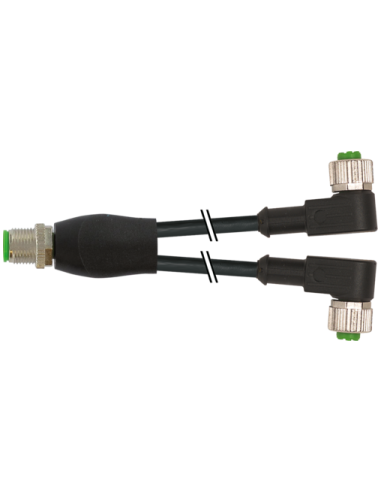

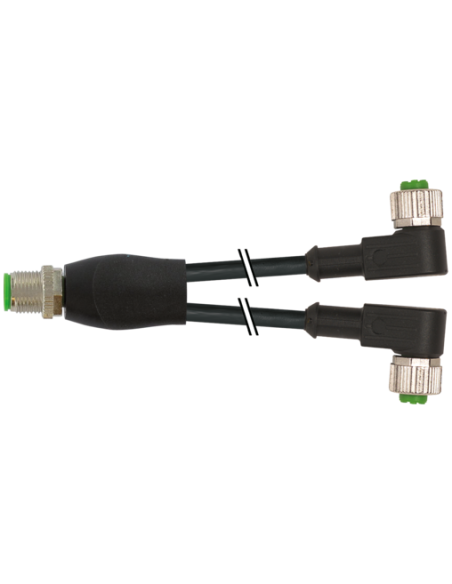

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 4-pinowy – Złącze do Przemysłowych Aplikacji Automatyki
Rozdzielacz Y M12 / M12 żeński 90° (kod produktu: 7000-40761-6330400) to wysokiej jakości element przeznaczony do profesjonalnych instalacji automatyki przemysłowej oraz aplikacji przemysłowych, w których wymagana jest niezawodność połączeń elektrycznych oraz szybka i prosta instalacja. Zastosowanie złączy M12 gwarantuje zgodność z powszechnie stosowanymi rozwiązaniami w technologii przemysłowej, transportowej i maszynowej.
Zastosowanie rozdzielacza Y M12 – typowe obszary wykorzystania
Rozdzielacz M12 typu Y umożliwia rozprowadzenie sygnałów lub zasilania z jednego gniazda na dwa oddzielne urządzenia, zapewniając jednoczesne i niezawodne podłączenie czujników, siłowników lub elementów wykonawczych. Produkt ten znajduje zastosowanie m.in. w:
- Automatyka przemysłowa – podłączanie i rozdzielanie sygnałów w liniach produkcyjnych, maszynach i robotach.
- Transport i logistyka – integracja instalacji na przenośnikach taśmowych, wózkach AGV oraz punktach przeładunkowych.
- Systemy bezpieczeństwa – łączenie elementów systemów kontroli dostępu, czujników pozycji i czujników bezpieczeństwa.
- Technologie opakowaniowe i spożywcze – aplikacje wymagające wysokiej odporności na chemikalia i oleje.
Najważniejsze cechy rozdzielacza Y M12 / M12 żeński 90°
- Standardowa konstrukcja M12 z 4 pinami – gwarancja kompatybilności z szeroką gamą urządzeń.
- Dwa gniazda żeńskie w kącie 90° – ułatwiają montaż w trudno dostępnych miejscach i pozwalają na optymalizację prowadzenia przewodów.
- Materiał obudowy PUR – zapewnia bardzo dobrą odporność na chemikalia, oleje oraz uszkodzenia mechaniczne.
- Wysoka klasa szczelności IP65, IP66K, IP67 – ochrona przed pyłem i wodą gwarantuje długotrwałą pracę w wymagających warunkach przemysłowych.
- Płaszcz kabla PUR o wysokiej elastyczności, odporności na ścieranie oraz promieniowanie UV.
- Możliwość podłączenia peszla o średnicy wewnętrznej 10 mm – dodatkowe zabezpieczenie przewodu przed wpływami zewnętrznymi.
- Kodowanie typu A zapewniające poprawność połączenia i eliminujące błędy montażowe.
- Prąd maksymalny 4 A na styk, napięcie do 250 V dla wszechstronnych zastosowań w automatyce.
- Stabilna i bezpieczna konstrukcja – pewne połączenie typu „włożone, przykręcone” i zabezpieczenie przeciwwstrząsowe.
Budowa i walory mechaniczne rozdzielacza Y M12
Obudowa rozdzielacza została wykonana z wysokiej jakości tworzywa sztucznego, a elementy metalowe są niklowane, co dodatkowo zwiększa odporność na korozję. Konstrukcja pozwala na prosty i szybki montaż dzięki typowym gwintom M12 x 1. Przemyślany układ przewodów, możliwość rozgałęzienia oraz czytelne oznaczenia pinów sprawiają, że urządzenie jest praktyczne podczas instalacji i konserwacji systemów sterowania.
Korzyści stosowania rozdzielacza Y M12 / M12 żeński 90°
- Zwiększa elastyczność konfiguracji systemu automatyki bez potrzeby prowadzenia dodatkowego okablowania.
- Redukuje czas instalacji i ryzyko błędów połączeniowych dzięki łatwemu, mechanicznemu zabezpieczeniu złączy.
- Wytrzymałość w trudnych warunkach pracy – odporność na drgania, czynniki chemiczne oraz warunki atmosferyczne.
- Bezhalogenowa, bezołowiowa i wolna od szkodliwych składników konstrukcja zwiększa bezpieczeństwo dla ludzi i środowiska.
Podsumowanie – rozdzielacz Y M12 jako kluczowy element systemów połączeniowych
Rozdzielacz Y M12 / M12 żeński 90° to uniwersalne i niezawodne rozwiązanie dedykowane do rozbudowy systemów połączeń, zapewniające wysoką jakość sygnału, odporność na zakłócenia oraz długą żywotność nawet w trudnych warunkach przemysłowych. Jest optymalny dla aplikacji, w których liczy się bezpieczeństwo, szybkość montażu oraz trwałość rozwiązań łączeniowych.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
