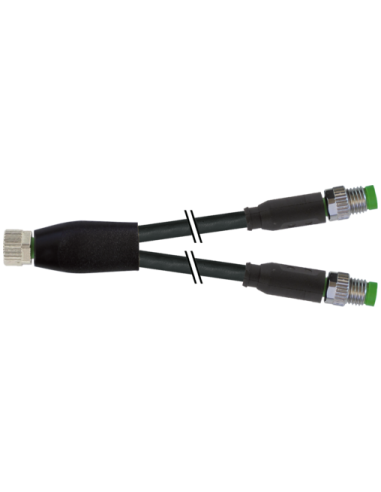

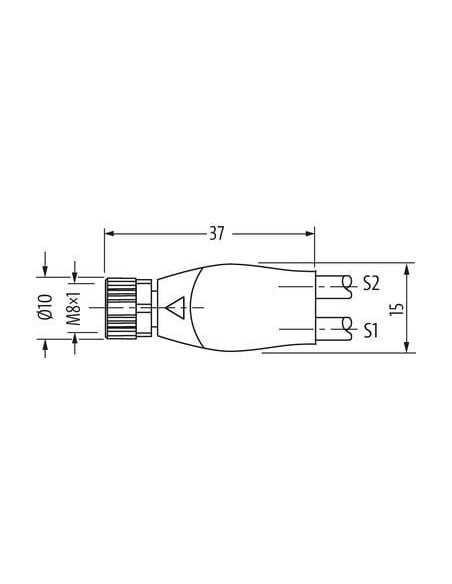

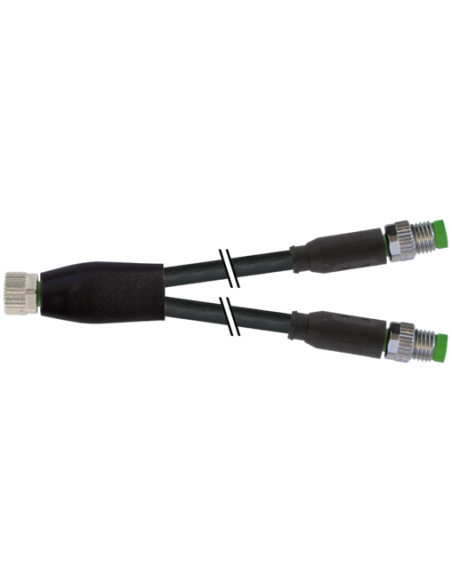

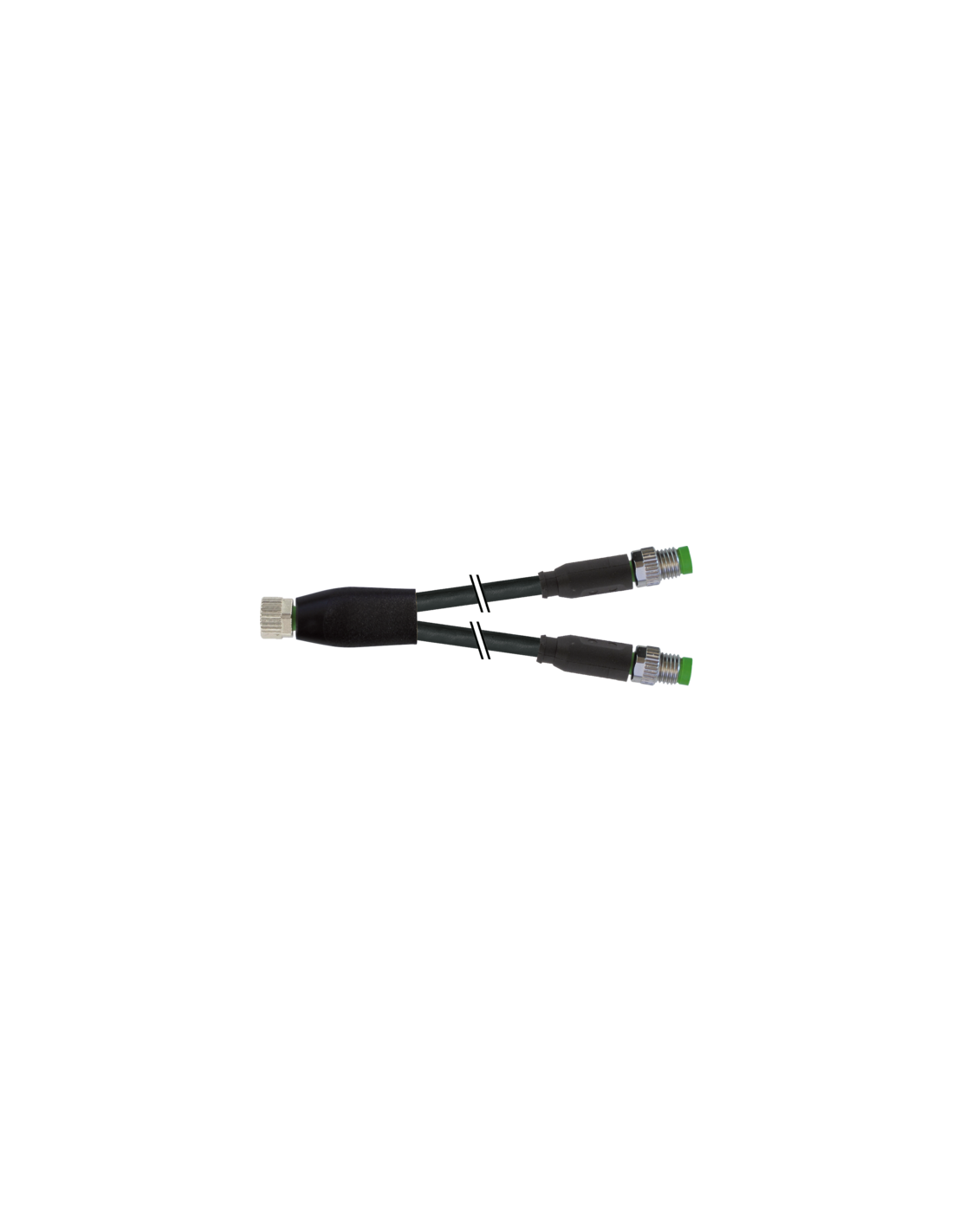

Rozdzielacz typu Y M8 – M8, 4/3-piny
Żeński prosty – męski prosty
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M8 żeński/męski 0° 7000-87251-6300100 – Opis i zastosowanie
Rozdzielacz Y M8 umożliwia niezawodne połączenie dwóch urządzeń za pomocą jednego złącza, oferując wygodę oraz elastyczność w instalacjach przemysłowych. Wyposażony w złącze żeńskie (proste) oraz dwa złącza męskie (proste), sprawdza się tam, gdzie konieczne jest rozgałęzienie sygnałów lub zasilania. Standardowe złącza M8 oraz piny w układzie 4/3 (żeńskie/męskie) gwarantują szeroką kompatybilność z popularnymi czujnikami i urządzeniami automatyki.
Najważniejsze zalety rozdzielacza Y M8 – wytrzymałość i bezpieczeństwo
Rozdzielacz posiada obudowę wykonaną z tworzywa PUR o wysokiej odporności chemicznej i na działanie olejów, co czyni go idealnym wyborem do wymagających aplikacji przemysłowych. Złącza wyposażone są w pozłacane styki, które zapewniają niezawodną transmisję sygnału i ochronę przed korozją. Produkt spełnia normę DIN EN 61076-2-114 (M8), a wysoki stopień ochrony środowiskowej IP65, IP67, IP68, IP66K umożliwia stosowanie nawet w trudnych warunkach (wilgoć, zapylenie, kontakt z płynami przemysłowymi).
Zastosowanie rozdzielacza Y M8 – uniwersalne możliwości
Rozdzielacz kablowy Y M8 to rozwiązanie polecane do systemów automatyki przemysłowej, maszyn produkcyjnych, transportu oraz robotyki. Typowe zastosowania obejmują m.in.:
- Rozgałęzianie sygnału czujników w obrębie szaf sterowniczych oraz instalacji maszyn.
- Łączenie kilku odbiorników lub czujników do wspólnego interfejsu oraz efektywne prowadzenie okablowania w panelach sterowania.
- Integracja urządzeń pomiarowych i wykonawczych w liniach technologicznych.
- Tworzenie redundantnych połączeń w systemach automatyki w celu zwiększenia niezawodności sygnału.
Dzięki niewielkim wymiarom i elastyczności kabla o długości 1 m rozdzielacz Y M8 ułatwia montaż nawet w ciasnych przestrzeniach oraz pozwala na pewne i szybkie wpinanie złączy.
Wytrzymałość mechaniczna i zgodność ze standardami
Obudowa z PUR, uszczelki FKM oraz metalowe elementy z niklowanego cynku i mosiądzu gwarantują odporność na uszkodzenia mechaniczne, drgania oraz intensywne użytkowanie. Dodatkowa ochrona przeciw drganiom i szczelność połączenia uzyskiwana jest dzięki montażowi włożonemu i przykręcanemu oraz radełkowanej plastikowej śrubie mocującej.
Wysoka izolacja oraz ochrona przeciwprzepięciowa (pik napięciowy 1,5 kV) oraz klasyfikacja materiałowa wg IEC 60664-1 zapewniają bezpieczeństwo w aplikacjach przemysłowych.

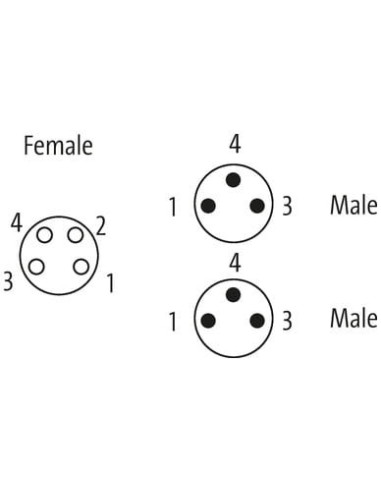

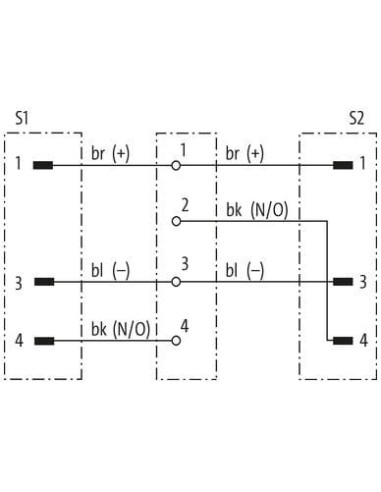

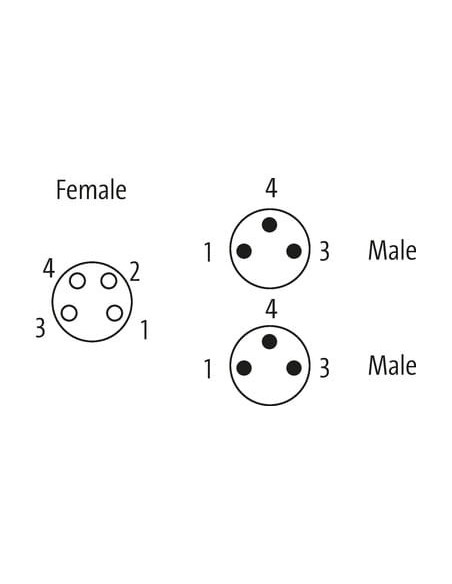

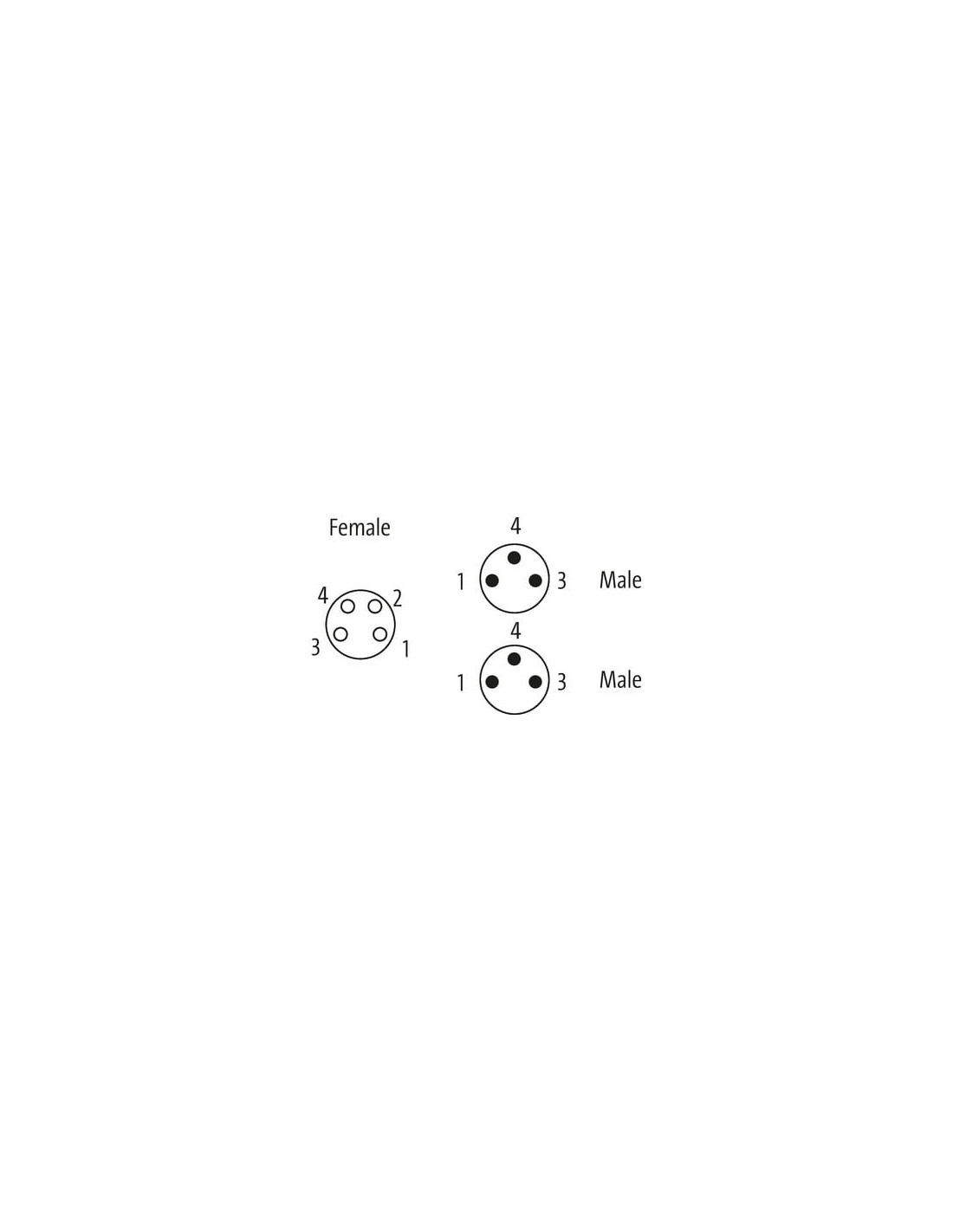

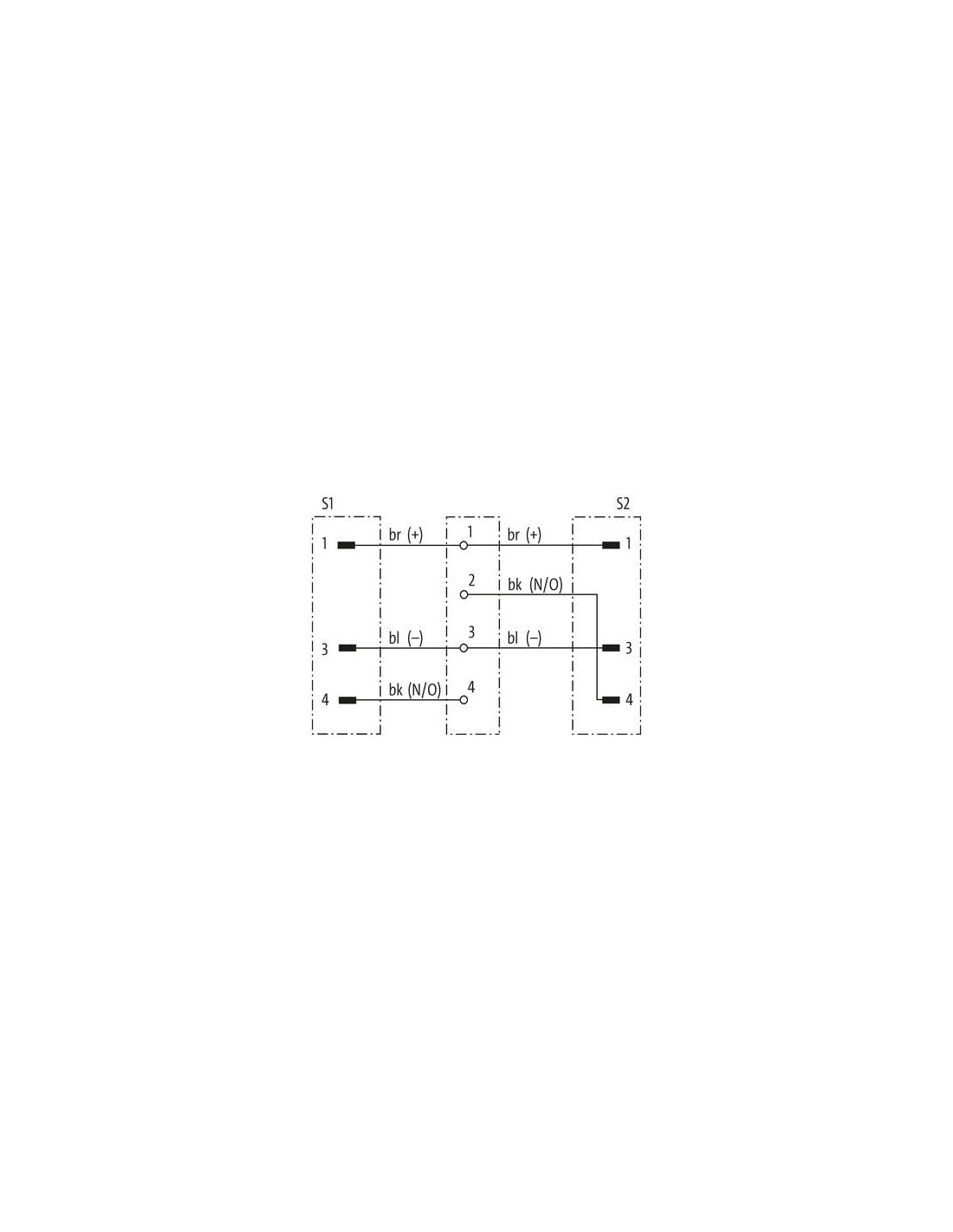

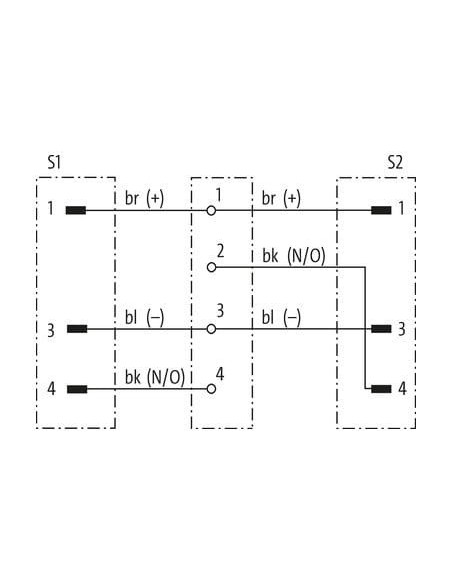

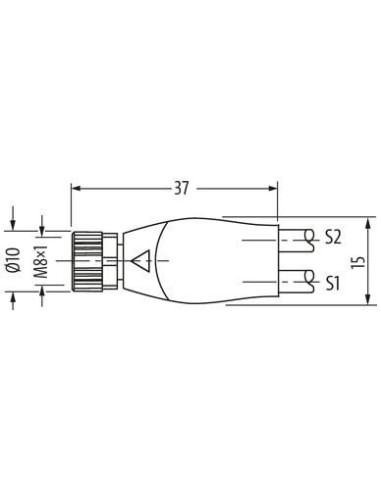

Budowa i podłączenie rozdzielacza Y M8
Rozdzielacz Y wyposażony jest w:
- 1 złącze żeńskie proste M8, 4-piny
- 2 złącza męskie proste M8, 3-piny
- Kabel o długości 1 m (inne długości dostępne na zamówienie)
Przed instalacją zaleca się chronić przewody przed nadmiernymi naprężeniami mechanicznymi oraz zachować odpowiedni promień gięcia, aby zapewnić szczelność i wysoki stopień ochrony IP.
Typowe cechy techniczne rozdzielacza Y M8 7000-87251-6300100
- Napięcie robocze do 50 V AC / 60 V DC (złącza); do 300 V (kabel)
- Prąd maksymalny do 4 A
- Szeroki zakres temperatury pracy od -25°C do +85°C (złącza) oraz od -40°C do +90°C (kabel przy stałym ułożeniu)
- Kabel o wysokiej elastyczności i odporności na czynniki chemiczne, UV i oleje
- Odporność na promieniowanie UV, płomień oraz wielokrotne zginanie (do 10 milionów cykli)
Dzięki uniwersalnej konstrukcji i niezawodności rozdzielacz Y M8 doskonale sprawdza się w rozgałęzianiu sygnałów oraz zasilania urządzeń automatyki na liniach technologicznych, w maszynach oraz na stanowiskach pomiarowych.
