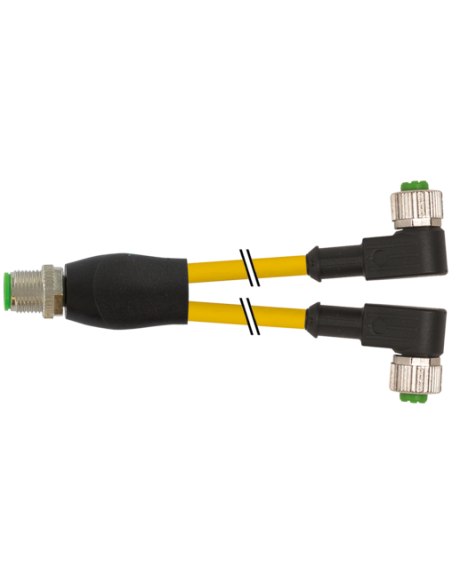

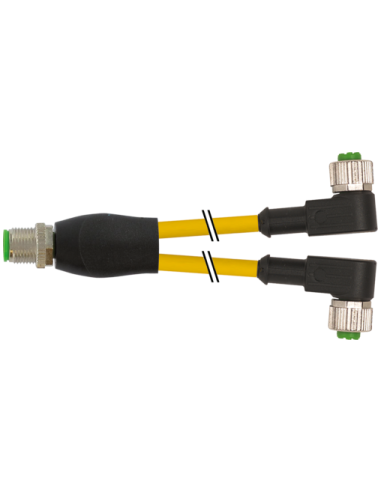

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 033 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński 90° 4-pinowy – profesjonalne rozwiązanie do instalacji przemysłowych
Rozdzielacz Y M12 / M12 żeński 90° o kodzie 7000-40761-0330100 jest specjalistycznym elementem dedykowanym do niezawodnego rozdzielania sygnałów i zasilania w aplikacjach automatyki przemysłowej, systemach maszynowych oraz w instalacjach przemysłowych, gdzie wymagane jest stabilne połączenie i szybka integracja przewodów.
Konstrukcja i budowa rozdzielacza Y M12
Ten rozdzielacz typu Y wyposażony jest w złącze M12, 4-piny - z jednej strony męskie, proste, z drugiej dwie żeńskie końcówki pod kątem 90°, co umożliwia oszczędność miejsca podczas instalacji w trudno dostępnych przestrzeniach maszyn lub szaf sterowniczych. Przewody i elementy złączy zostały wykonane z wysokiej jakości tworzywa PUR, które zapewnia doskonałą odporność chemiczną, olejoodporność oraz wytrzymałość mechaniczną, nawet w trudnych warunkach środowiskowych.
Typowe zastosowania i zalety rozdzielacza Y M12 / M12
Rozdzielacz Y M12 jest powszechnie stosowany w:
- Automatyce przemysłowej – do rozdzielania sygnałów czujników, siłowników i modułów wejść/wyjść
- Systemach transportowych i produkcyjnych – przy integracji taśm, przenośników lub systemów pakowania
- Budowie maszyn, gdzie liczy się niezawodność zasilania oraz szybki montaż/serwis okablowania
- Liniach montażowych i maszynach CNC – możliwość równoczesnej obsługi dwóch odbiorników sygnału
Kluczowe korzyści:
- Kompaktowa konstrukcja – umożliwia montaż w ograniczonych przestrzeniach
- Obracane złącza żeńskie pod kątem 90° – zwiększają wygodę i elastyczność ułożenia przewodów
- Wysoki stopień ochrony (IP65/IP66K/IP67) – gwarantuje bezpieczeństwo w środowiskach narażonych na pył, wilgoć i wibracje
- Trwałość i niezawodność – wytrzymałość materiału zapewnia długą żywotność, nawet w intensywnych aplikacjach
- Szybki i łatwy montaż – zastosowanie złącz M12 umożliwia błyskawiczne połączenie lub rozłączenie bez użycia specjalistycznych narzędzi
Bezpieczeństwo użytkowania i odporność
Rozdzielacz Y M12/M12 został wyposażony w wysokiej klasy uszczelnienia oraz powłoki niklowane, które zapobiegają korozji oraz wyciekom w miejscach połączeń. Dzięki specjalnym właściwościom przewodu (przewód PUR, izolacja PP), produkt wykazuje nie tylko odporność na chemikalia i oleje, ale również na płomień, benzynę oraz zmienne warunki temperaturowe (zakres pracy: -25°C do +85°C).
Parametry i schematy techniczne złączy M12 Y
- Liczba pinów: 4 (kodowanie A)
- Długość kabla: 1 metr
- Moment dokręcania: 0,6 Nm
- Średnica złącza: M12 x 1
- Stopień ochrony: IP65, IP66K, IP67
- Materiał przewodu: PUR bez halogenów, bezołowiowy, wolny od FCKW oraz silikonu
Zastosowanie przewodu o wysokiej organizacji żył (3 x 0,34 mm², klasa 6) zwiększa jego trwałość na wielokrotne zginanie, cykle ruchu oraz odporność na skręcanie, co pozwala wykorzystywać rozdzielacz w systemach dynamicznych i aplikacjach pracujących w trybie ciągłym.
Schematy i wymiary rozdzielacza Y M12
Zamieszczone poniżej schematy ilustrują sposób połączenia przewodów wewnątrz rozdzielacza, oznaczenie pinów oraz wymiary konstrukcyjne potrzebne do prawidłowego zaplanowania montażu.
- Wyraźne oznaczenie kolorów przewodów – ułatwia podłączenie
- Model 3 x 4-pin – typowe rozmieszczenie sygnałów zgodne z normą DIN EN 61076-2-101 (M12)
Rozdzielacz Y M12 7000-40761-0330100 – idealny wybór do zastosowań przemysłowych
Dzięki zastosowaniu rozdzielacza Y M12 / M12 żeński 90°, można usprawnić i uprościć okablowanie skomplikowanych maszyn lub instalacji, zapewniając jednocześnie niezawodność i długoterminową trwałość nawet w trudnych warunkach przemysłowych. Produkt ten spełni oczekiwania najbardziej wymagających działów utrzymania ruchu, projektantów automatyki oraz integratorów systemowych.
