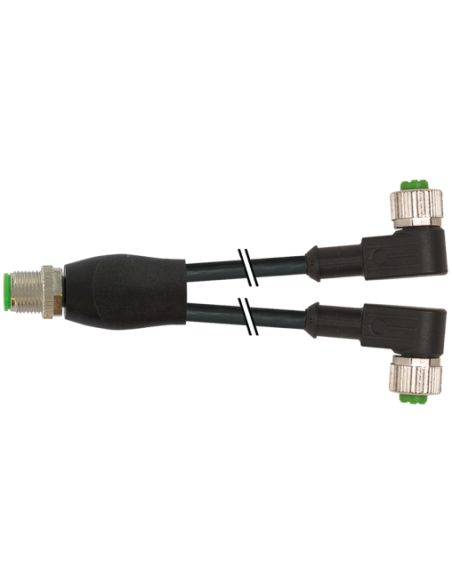

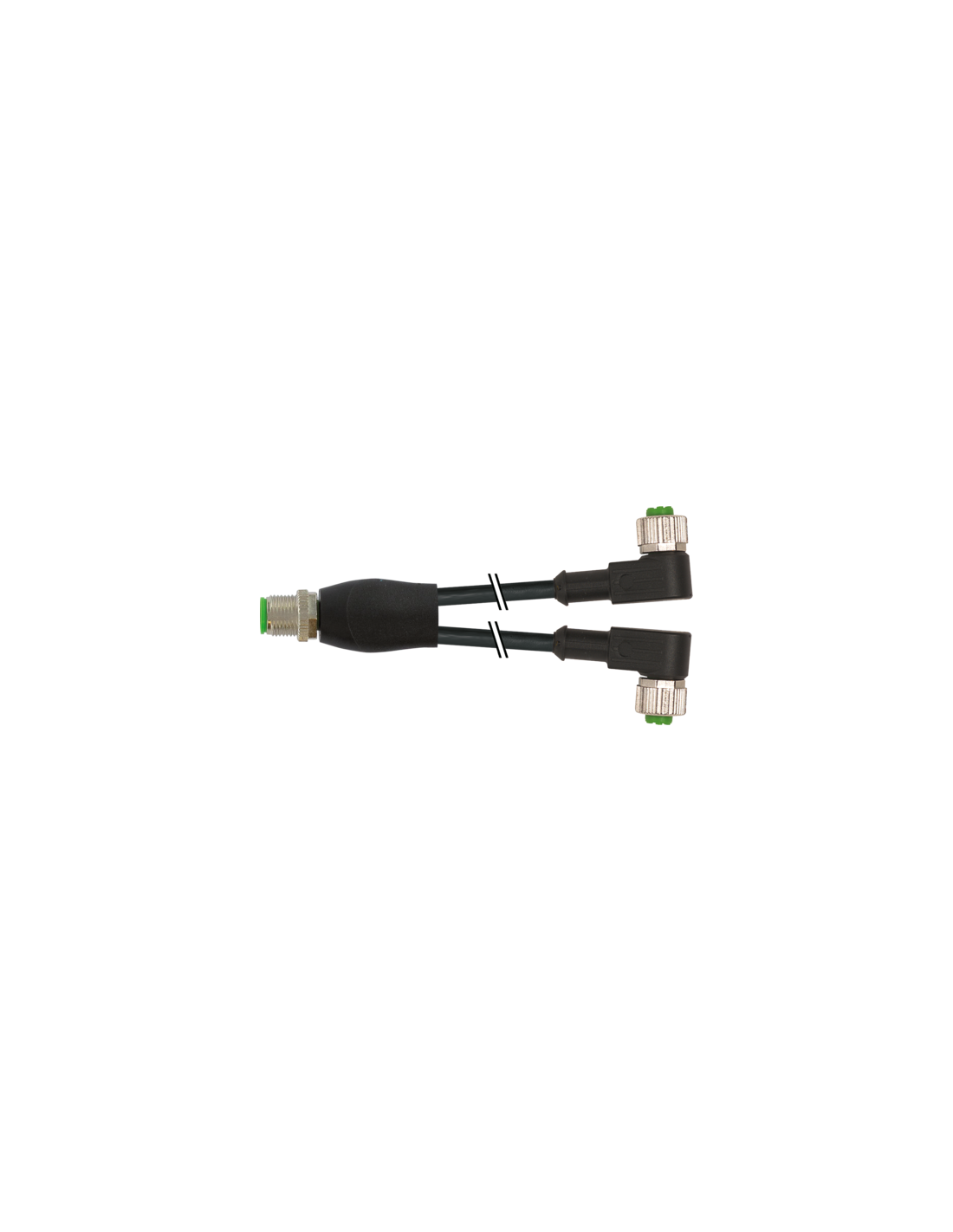

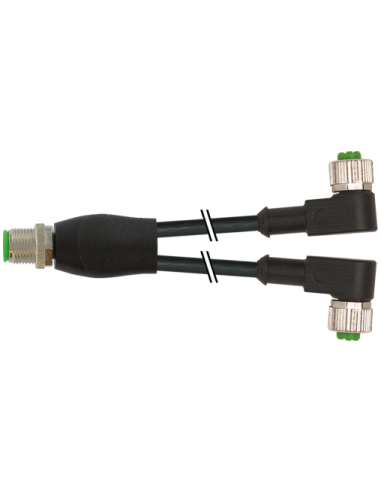

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12/M12 żeński 90° 7000-40761-6330800 – profesjonalne rozwiązanie do rozdzielania sygnałów i zasilania
Rozdzielacz Y M12/M12 żeński 90°, o kodzie produktu 7000-40761-6330800, stanowi wygodne i niezawodne rozwiązanie do profesjonalnych zastosowań w automatyce przemysłowej oraz w instalacjach maszyn i urządzeń wymagających bezpiecznego i szczelnego rozdzielania sygnałów lub zasilania. Złącze męskie M12 (4 piny, prosty) oraz dwa gniazda M12 żeńskie pod kątem 90° zapewniają szybkie i pewne połączenie, nawet w miejscach trudno dostępnych.
Zastosowanie rozdzielacza Y M12 w automatyce przemysłowej
Konektor Y M12 sprawdzi się w środowiskach o wysokich wymaganiach dotyczących odporności na czynniki zewnętrzne, chemikalia oraz oleje. Typowe zastosowania obejmują:
- Rozdzielanie sygnału w instalacjach czujnikowych i siłownikowych
- Łączenie dwóch elementów wykonawczych do jednego punktu sterowania
- Wykorzystanie w automatyce produkcyjnej, liniach montażowych i systemach transportowych
- Ułatwienie instalacji, modernizacji lub serwisowania maszyn
Konstrukcja i wytrzymałość rozdzielacza M12/M12
Solidna obudowa z tworzywa sztucznego oraz wysokiej jakości kabel PUR gwarantują dużą odporność chemiczną oraz odporność na oleje. Złącza są wykonane w standardzie M12 x 1, zgodnie z normą DIN EN 61076-2-101. Konstrukcja rozdzielacza jest przystosowana do pracy w środowiskach o zwiększonym zapyleniu oraz wilgotności (stopień ochrony IP65, IP66K, IP67).
Bezpieczeństwo i niezawodność użytkowania złącza Y
Produkt zapewnia wysoki poziom ochrony przed czynnikami atmosferycznymi. Wysoka odporność temperaturowa (od -25°C do 85°C dla całego złącza, a dla kabla nawet od -40°C do 90°C w trybie stałym) umożliwia zastosowanie w wymagających aplikacjach. Dodatkowo, produkt spełnia normy dotyczące ochrony przed przepięciami i zachowuje wysoką jakość połączenia przez długi czas eksploatacji.
Kluczowe cechy rozdzielacza Y M12 / M12
- Szybkie i łatwe podłączanie dzięki złączom M12 prosty/90°
- Możliwość wykorzystania w środowiskach agresywnych – dobra odporność chemiczna i na oleje
- Wysoki stopień ochrony IP65, IP66K, IP67 – idealny do instalacji zewnętrznych i przemysłowych
- Wytrzymały kabel PUR zapewniający elastyczność, odporność na promieniowanie UV oraz zginanie (C-track, skręcanie)
- Bezhalogenowa, bezołowiowa konstrukcja – zgodność z rygorystycznymi normami ekologicznymi
- Maksymalne napięcie robocze – 250V AC/DC, prąd do 4A na styk
- Zabezpieczenie przeciwwstrząsowe oraz prosty montaż – przykręcane zawieszki i standard złącza M12 x 1
Typowe zastosowania rozdzielacza Y M12 – uniwersalność i elastyczność
Rozdzielacz jest idealnym wyborem do:
- Przemysłowych instalacji automatyki
- Robotyki oraz systemów transportujących
- Maszyn pakujących oraz systemów magazynowych
- Systemów sygnalizacyjnych i monitorujących
- Aplikacji wymagających wysokiej szczelności połączenia
Wymiary, schematy podłączenia i kodowanie rozdzielacza M12
Dokumentacja techniczna i schematy połączeń ułatwiają bezproblemową instalację oraz gwarantują poprawność działania w instalacjach, gdzie kluczowa jest niezawodność i bezpieczeństwo połączenia.
Złącza są kodowane (A-kodowanie), a konstrukcja pozwala na sprawne podłączanie oraz integrację z popularnymi systemami automatyki.
