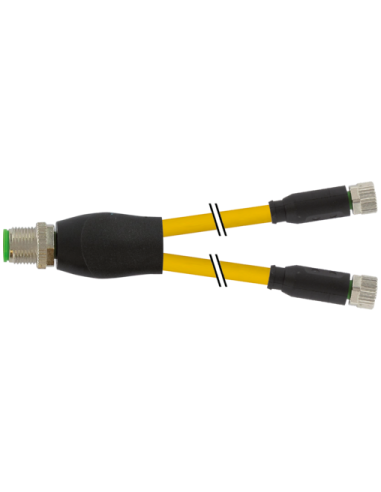

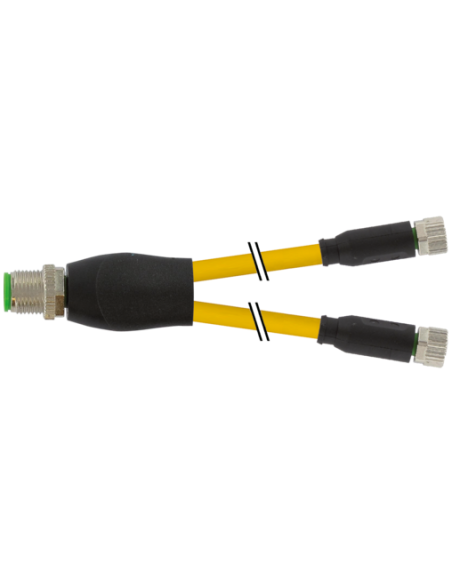

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 030 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12/M8 żeński prosty 7000-40821-0300150 – niezawodne rozwiązanie dla automatyki
Rozdzielacz Y M12/M8 o kodzie produktu 7000-40821-0300150 to wysokiej jakości element połączeniowy dedykowany do zastosowań w systemach automatyki przemysłowej. Produkt umożliwia łatwe i szybkie rozdzielenie sygnałów lub zasilania pomiędzy dwa urządzenia z wykorzystaniem złącz M12 i M8, co znacząco usprawnia budowę rozproszonych układów sterujących.
Zastosowanie rozdzielacza Y M12/M8 w instalacjach przemysłowych
Rozdzielacz typu Y doskonale sprawdza się w środowiskach wymagających trwałych, stabilnych i odpornych na zakłócenia połączeń. Produkt znajduje zastosowanie m.in. w:
- systemach czujników automatyki,
- maszynach produkcyjnych i liniach montażowych,
- zintegrowanych gniazdach pomiarowych i sygnałowych,
- nowoczesnych instalacjach robotów przemysłowych,
- aplikacjach, gdzie konieczna jest rozdzielczość sygnału lub dystrybucja zasilania na kilka urządzeń.
Budowa, odporność i zalety rozdzielacza Y M12/M8
Złącze główne posiada wtyk M12, 4-pinowy, kodowany A, natomiast wyjścia zakończone są dwoma gniazdami M8, 3-pinowymi, również kodowanymi A.
Kabel o długości 1,5 m wykonany z odpornego na ścieranie i oleje PUR zapewnia długotrwałe i bezpieczne użytkowanie nawet w trudnych warunkach przemysłowych. Dodatkowe atuty to:
- Wysoki stopień ochrony IP65, IP66K, IP67 – odporność na pył, wodę oraz mycie ciśnieniowe,
- Pozłacane styki gwarantujące niezawodność przesyłu sygnału,
- Bardzo dobra odporność chemiczna i na oleje dzięki zastosowaniu wysokogatunkowego materiału obudowy,
- Praca w szerokim zakresie temperatur od -25°C do +85°C, co przekłada się na uniwersalne zastosowanie,
- Zgodność z normami DIN EN 61076 (M12 i M8) oraz certyfikat cURus.
Bezpieczeństwo i trwałość połączeń
Rozdzielacz Y M12/M8 wyposażony jest w zabezpieczenie przeciwwstrząsowe oraz odporność na płomień według IEC 60332-2-2. Stosowanie wysokiej klasy uszczelnień FKM pozwala na zachowanie wysokiej szczelności nawet przy częstym podłączaniu i odłączaniu przewodów.
Dzięki niskiej rezystancji przewodów i wysokiej obciążalności prądowej komponent znajduje zastosowanie również tam, gdzie wymagana jest stabilna transmisja energii i sygnału na większych dystansach – bez ryzyka spadków napięcia czy przegrzewania instalacji.
Typowe branże i korzyści z zastosowania rozdzielacza Y M12/M8
Rozdzielacz stosowany jest szeroko w:
- automatyce przemysłowej,
- transporcie wewnętrznym,
- maszynach pakujących i przetwórczych,
- przemysłowych systemach bezpieczeństwa.
Stosowanie rozdzielacza
M12/M8 zwiększa elastyczność montażu oraz redukuje czas łączenia i serwisowania instalacji. Dzięki temu procesy integracji systemów są szybsze, a układ cechuje się dużą niezawodnością i odpornością na czynniki mechaniczne oraz środowiskowe.
Rozdzielacz sygnałowy Y M12/M8 o kodzie 7000-40821-0300150 to sprawdzony wybór wszędzie tam, gdzie priorytetem jest bezpieczeństwo połączeń, uniwersalność zastosowań i wytrzymałość na lata eksploatacji.
