Rozdzielacz Y
Męski prosty (rozdzielacz typu Y)
6...230 V AC/DC
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 428 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 47,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

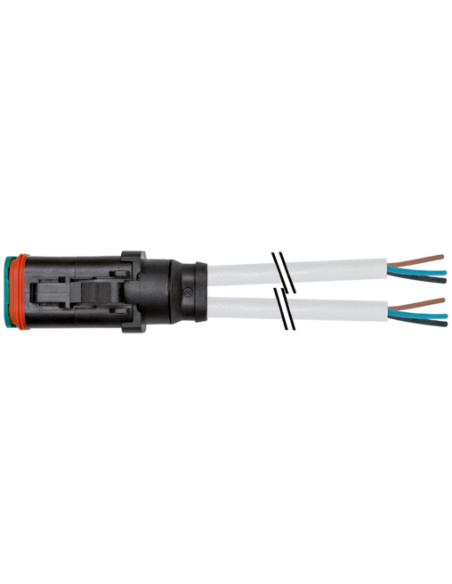

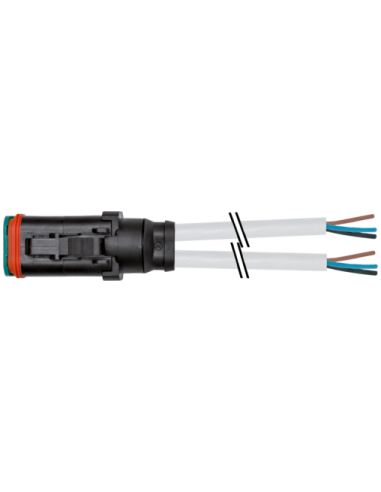

Korek zaworowy MDCY06-4s na kabel – Rozdzielacz typu Y z wtykiem Deutsch DT06-4S
Korek zaworowy MDCY06-4s to funkcjonalny rozdzielacz Y przeznaczony do profesjonalnych zastosowań w instalacjach elektrycznych i przemysłowych. Produkt wyposażony jest w wytrzymały, męski wtyk Deutsch DT06-4S oraz przewód o długości 5 metrów, który spełnia wymagające normy odporności mechanicznej i chemicznej. Dzięki swojej uniwersalnej konstrukcji oraz wysokiemu stopniowi ochrony IP68 znajduje szerokie zastosowanie w środowiskach narażonych na wilgoć, pył oraz inne niekorzystne warunki zewnętrzne.
Zastosowanie korka zaworowego MDCY06-4s – Typowe obszary wykorzystania
Korek zaworowy typu Y sprawdza się doskonale w automatyce przemysłowej, maszynach rolniczych, pojazdach budowlanych oraz pojazdach specjalnych. Może być stosowany w systemach rozdziału sygnału i zasilania, gdzie wymagana jest szybka i trwała separacja lub łączenie obwodów elektrycznych. Szeroki zakres dopuszczalnych napięć roboczych (6–230 V AC/DC) oraz odporność na czynniki środowiskowe umożliwia montaż zarówno w halach produkcyjnych, jak i na zewnątrz.
Zalety i cechy konstrukcyjne korka zaworowego na kabel
- Prosty, męski rozdzielacz typu Y – zapewnia wygodny sposób łączenia dwóch obwodów z jednego wyjścia.
- Solidna obudowa z tworzywa sztucznego (PA) – gwarantuje odporność na uderzenia, działanie chemikaliów i olejów.
- Wysoki stopień ochrony IP68 – zabezpiecza przed wnikaniem wody i zabrudzeń, umożliwiając zastosowanie nawet w trudnych warunkach.
- Silikonowa uszczelka – zapewnia dodatkową szczelność i ochronę połączeń.
- Kabel o wysokiej elastyczności, długość 5 m – z płaszczem PUR, odpornym na ścieranie, oleje, płomień i działanie benzyn, wolny od halogenów, silikonu i ołowiu.
- Pozłacane styki wykonane ze stopu miedzi – pozwalają na pracę z prądem do 4 A na styk.
- Niezawodny system blokady zatrzaskowej – szybki montaż i trwałość połączenia bez konieczności użycia dodatkowych narzędzi.
- Możliwość zamówienia innych długości kabla – dla większej elastyczności w projektowaniu instalacji.
Konstrukcja i bezpieczeństwo korka zaworowego Y na kabel
Rozdzielacz MDCY06-4s posiada cztery zaciski robocze, zaprojektowane zgodnie z normami Amphenol AT06-4S i Deutsch DT06-4S, co pozwala na kompatybilność z szeroką gamą złączek przemysłowych. Cała konstrukcja została zoptymalizowana pod kątem łatwego i szybkiego montażu – blokada zatrzaskowa zabezpiecza połączenie nawet w warunkach wibracji. Produkt spełnia normy EN IEC 60529 oraz IEC 60664-1, co gwarantuje odpowiednią izolację i ochronę użytkowników.
Specjalne właściwości przewodu
- Trzy żyły w kolorze szarym, czarnym i niebieskim w izolacji PP, skręcane dla większej wytrzymałości mechanicznej.
- Przekrój przewodów 0,5 mm² – zapewnia optymalny transfer prądu i niską rezystancję.
- Odpowiedni do pracy w zakresie temperatur od -40°C do +90°C (możliwość długotrwałej pracy do 10 000 h).
- Odporny na płomienie (IEC 60332-2-2, UL 1581 FT2), oleje i benzyny (DIN EN 60811-404), a także na wielokrotne cykle zgięcia i skrętu.

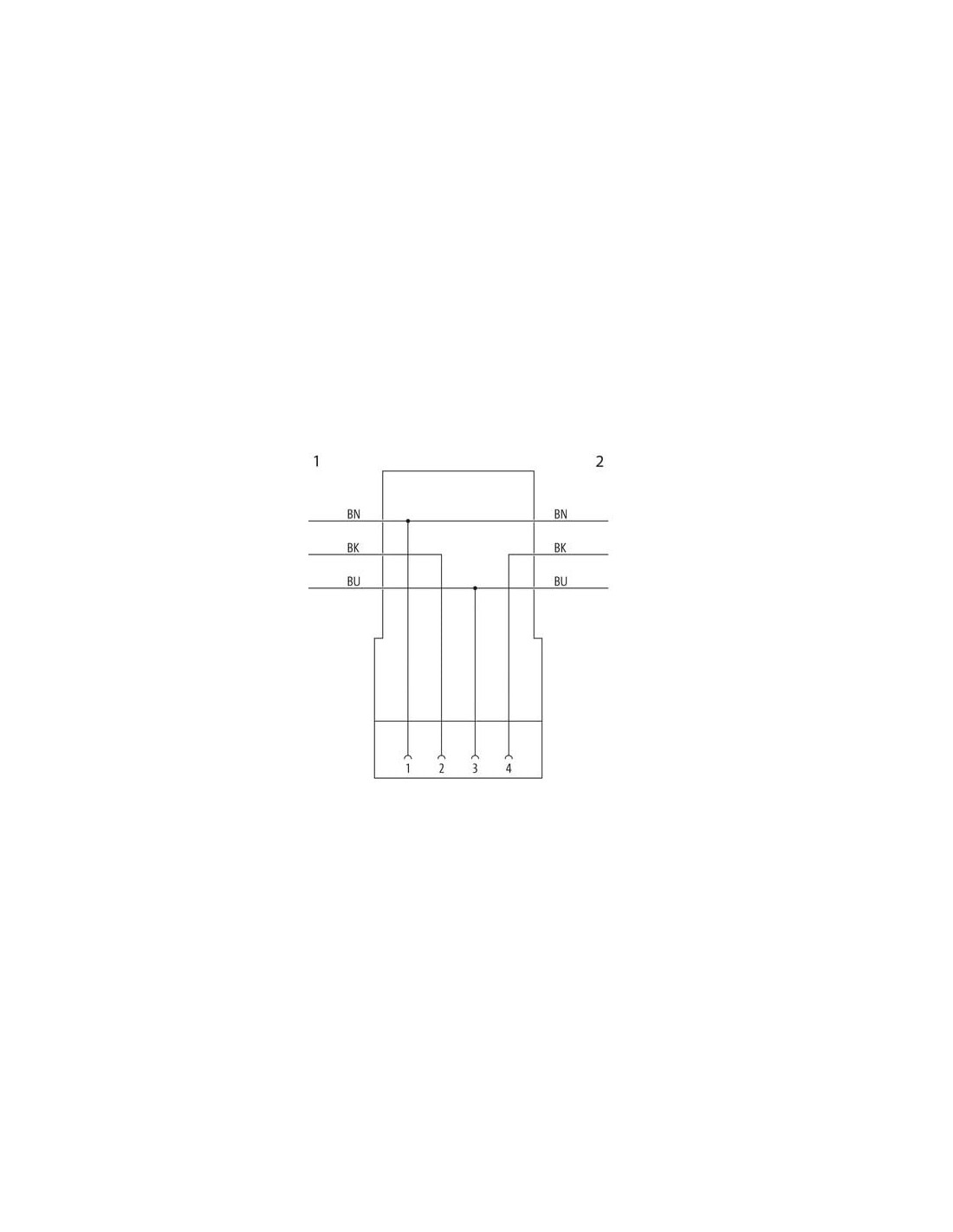

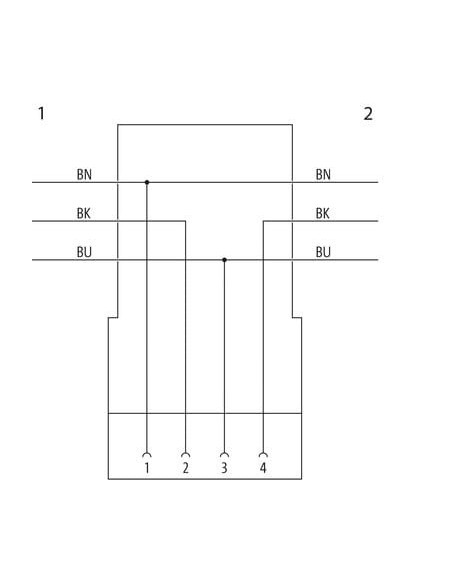

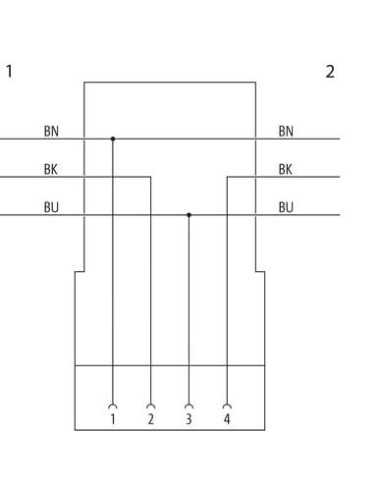

Schemat połączeń i wymiary
Korek zaworowy MDCY06-4s to przemyślane rozwiązanie techniczne, które umożliwia intuicyjne łączenie przewodów zgodnie z załączonym schematem oraz oznaczeniami kolorystycznymi żył na rysunkach. Kompaktowe wymiary (23,2 mm x 20,7 mm x 56 mm) pozwalają na montaż nawet w miejscach o ograniczonej przestrzeni.
Podsumowanie – korzyści z zastosowania korka zaworowego MDCY06-4s
Wybór korka zaworowego MDCY06-4s na kabel to gwarancja niezawodności, bezpieczeństwa i odporności na trudne warunki środowiskowe. Rozdzielacz typu Y umożliwia efektywne rozdzielanie sygnałów i zasilania, a uniwersalność konstrukcji oraz wysoka jakość wykonania zapewniają długotrwałą pracę bez konieczności częstej konserwacji. Produkt jest idealny do automatyki przemysłowej, maszyn mobilnych oraz aplikacji wymagających szczelnych i odpornych połączeń elektrycznych.
