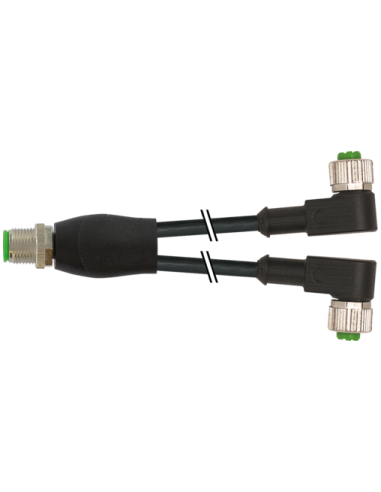

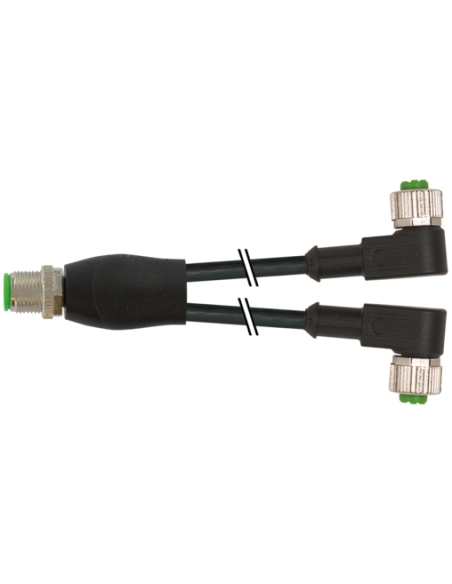

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński 90° 7000-40741-6330400 – Specjalistyczne rozwiązanie do aplikacji przemysłowych
Rozdzielacz Y M12 / M12 żeński 90° o kodzie produktu 7000-40741-6330400 to wysokiej jakości element połączeniowy, często wykorzystywany w instalacjach automatyki przemysłowej, systemach czujników oraz wszędzie tam, gdzie kluczowe jest rozdzielenie sygnału lub zasilania przy zachowaniu niezawodności oraz wysokiej klasy ochrony IP.
Zastosowanie i główne zalety rozdzielacza Y M12
Rozdzielacz typu Y M12 jest przeznaczony do:
- łączności urządzeń w systemach automatyki,
- przemysłowych instalacji czujników i aktuatorów,
- maszyn wymagających rozgałęzienia sygnału lub zasilania,
- połączeń wymagających odporności na czynniki środowiskowe.
Budowa i wykonanie – trwałość i bezpieczeństwo połączeń M12
Złącza M12 są wyposażone w blokadę wykonaną z cynkowego odlewu ciśnieniowego oraz obudowę z wysokiej jakości tworzywa PUR, co zapewnia odporność na oleje, chemikalia oraz uszkodzenia mechaniczne. Końcówki kabli ustawione są pod kątem 90°, co ułatwia instalację w ograniczonych przestrzennie miejscach i przeciwdziała uszkodzeniom mechanicznym. Zastosowane uszczelnienia FKM oraz powłoka niklowana gwarantują szczelność połączenia według klasy ochrony IP65, IP66K i IP67, nawet w trudnych warunkach przemysłowych.
Parametry użytkowe – stabilność i wytrzymałość
Wysoka odporność mechaniczna i chemiczna, szeroki zakres temperatur pracy (-25°C do 85°C), a także zastosowanie pozłacanych styków pozwalają na wieloletnią, bezawaryjną eksploatację przy minimalnych wymaganiach konserwacyjnych. Rozdzielacz spełnia normę DIN EN 61076-2-101 (M12), co zapewnia pełną kompatybilność z innymi systemami M12.
Kabel spełniający wysokie wymagania
Wyposażony w trzyżyłowy kabel z powłoką PUR, o długości 4 m, który jest odporny na promieniowanie UV, ścieranie oraz działanie płynów eksploatacyjnych. Kabel spełnia normy ognioodporności UL 1581 oraz IEC 60332-2-2 i działa bezawaryjnie zarówno w instalacjach stacjonarnych, jak i dynamicznych (do 10 milionów cykli gięcia).
Możliwości rozbudowy oraz elastyczna instalacja
Złącza M12 mogą być łatwo montowane i demontowane dzięki radełkowanej nakrętce, co ułatwia serwis oraz rozbudowę instalacji. Wysoka klasa odporności na wstrząsy i wibracje sprawia, że rozdzielacz może być stosowany w środowiskach narażonych na drgania oraz obciążenia dynamiczne, zapewniając ciągłość pracy urządzeń.
Najważniejsze cechy rozdzielacza Y M12 / M12 żeński 90°
- Rozdzielacz typu Y – jedno wejście M12 prosty, dwa wyjścia M12 żeńskie pod kątem 90°.
- Kodowanie A – powszechnie stosowane w systemach automatyki.
- Maksymalne napięcie robocze: 250 V AC/DC.
- Prąd nominalny: do 4 A na styk.
- Stopień ochrony: IP65 / IP66K / IP67.
- Odporny na oleje, UV, płomienie i czynniki chemiczne.
- Elastyczność instalacji – niewielkie rozmiary oraz kątowe wyprowadzenia ułatwiają montaż, nawet w trudno dostępnych miejscach.
Typowe zastosowania rozdzielaczy Y M12
- Maszyny pakujące i linie produkcyjne,
- Systemy transportu i magazynowania,
- Automatyka budynkowa i przemysłowa,
- Robotyka oraz urządzenia kontrolno-pomiarowe,
- Przemysł spożywczy, farmaceutyczny, samochodowy.
Rozdzielacz Y M12 pozwala na uzyskanie niezawodnych połączeń sygnałowych i zasilających, będąc uniwersalnym komponentem dla szerokiego spektrum zastosowań przemysłowych.
