Rozdzielacz typu Y M12 – M12, 5-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

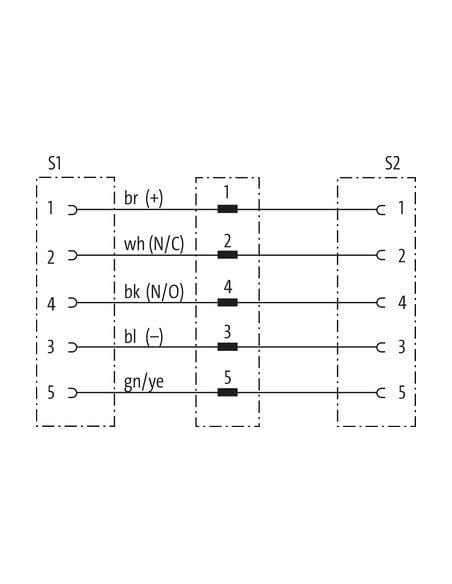

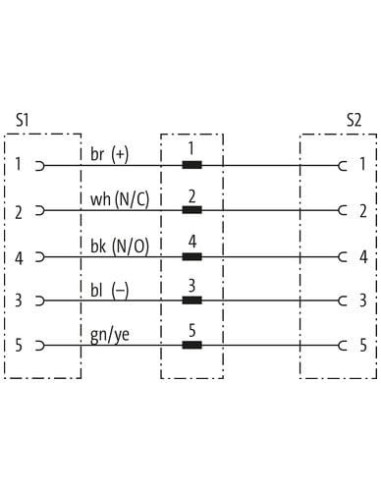

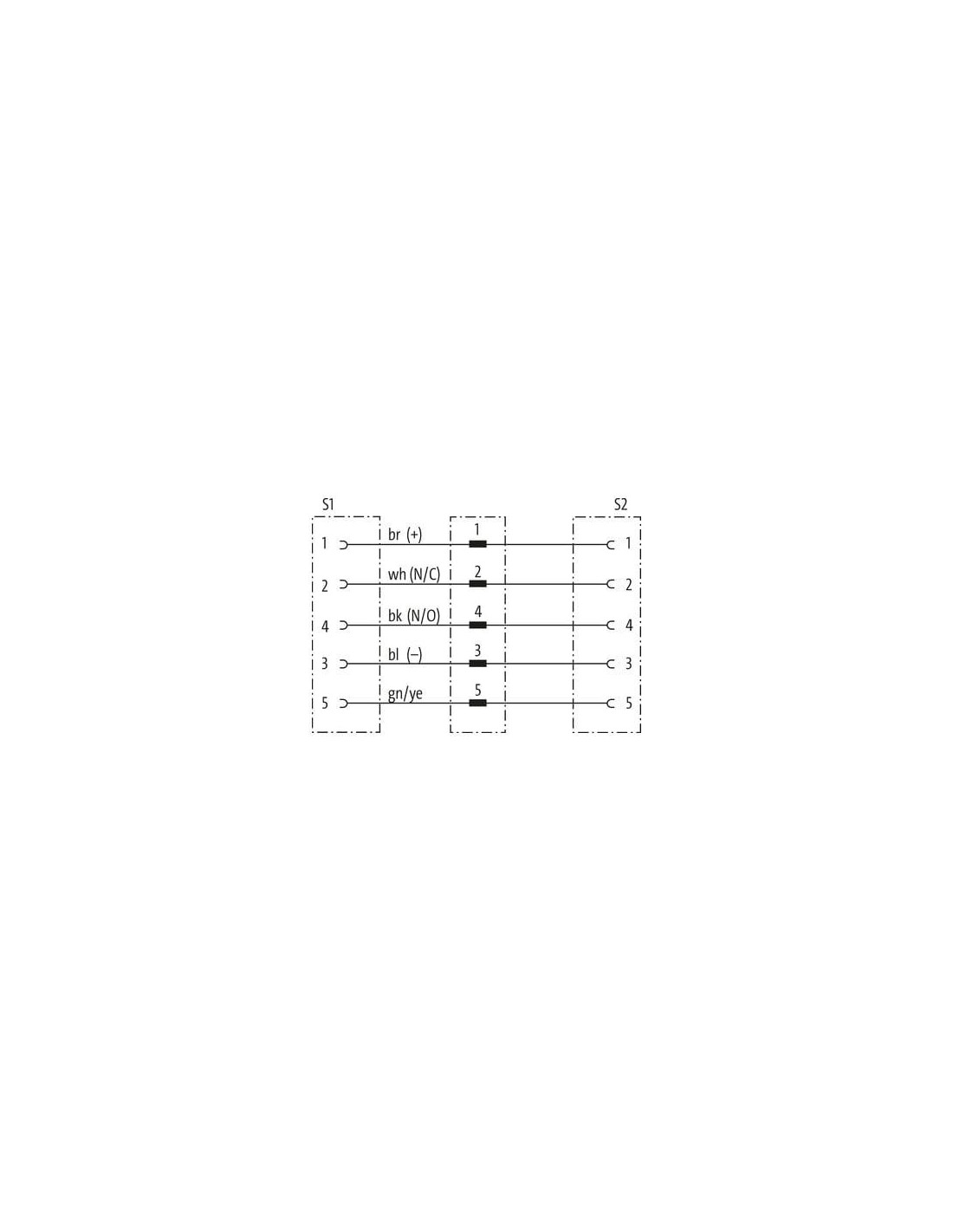

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

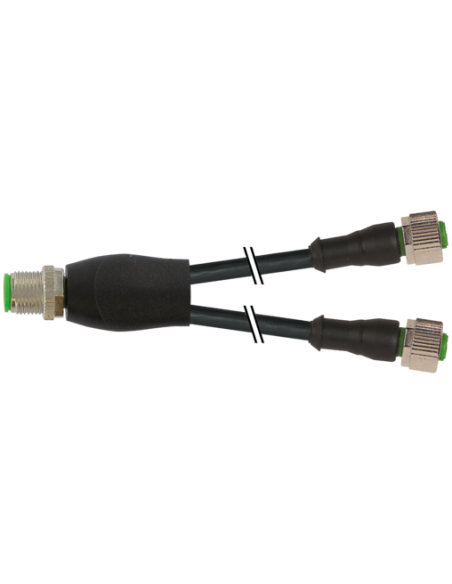

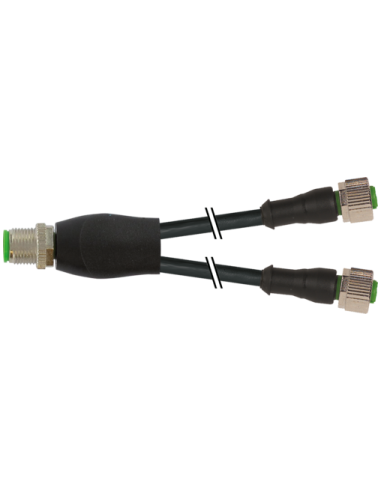

Rozdzielacz typu Y M12 / M12 – profesjonalne rozgałęzienie sygnału i zasilania
Rozdzielacz Y M12 / M12 żeński 0° 7000-40725-6350500 to specjalistyczny element automatyki przemysłowej, umożliwiający wygodne i bezpieczne rozdzielanie sygnałów oraz zasilania elektrycznego. Urządzenie korzysta ze standardu M12, powszechnie stosowanego w systemach automatyki, sterowania, czujnikach i instalacjach maszynowych.
Zastosowania rozdzielacza Y M12 w przemyśle
Rozdzielacz M12 znajduje szerokie zastosowanie w aplikacjach przemysłowych, gdzie potrzebne jest rozgałęzienie przewodów sygnałowych lub zasilających. Typowe obszary wykorzystania obejmują:
- Automatykę przemysłową – podłączanie czujników, siłowników i elementów wykonawczych
- Robotykę – integracja sygnałów sterujących i zasilających z wielu urządzeń
- Linie produkcyjne – rozgałęzienie przewodów w szafach sterowniczych i rozdzielniach
- Maszynownictwo – szybki i pewny montaż układów wielopunktowych
Solidna i bezpieczna konstrukcja – wysoka odporność chemiczna i mechaniczna
Obudowa rozdzielacza wykonana jest z trwałego tworzywa sztucznego (PUR), co zapewnia odporność na oleje oraz wiele agresywnych czynników chemicznych. Dzięki temu urządzenie może bezproblemowo pracować w wymagających warunkach przemysłowych. Stopień ochrony IP65 oraz IP67 gwarantuje pełną ochronę przed kurzem i wodą, co umożliwia stosowanie rozdzielacza również w środowiskach narażonych na zachlapanie lub pył.
Kompatybilność i uniwersalność – złącza M12 5-pin

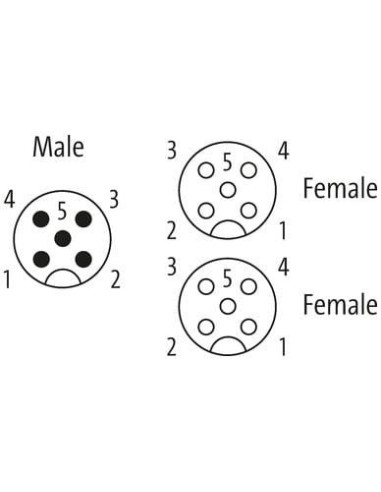

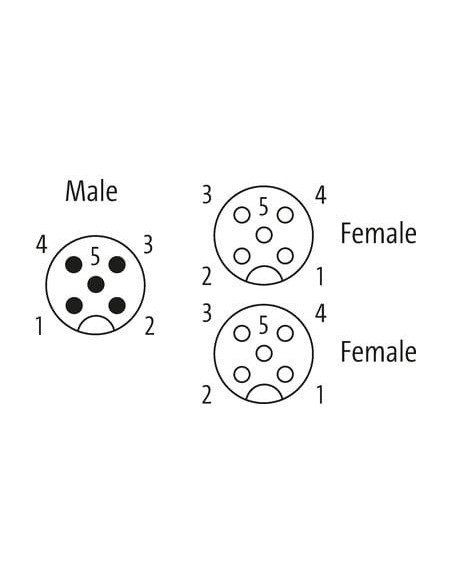

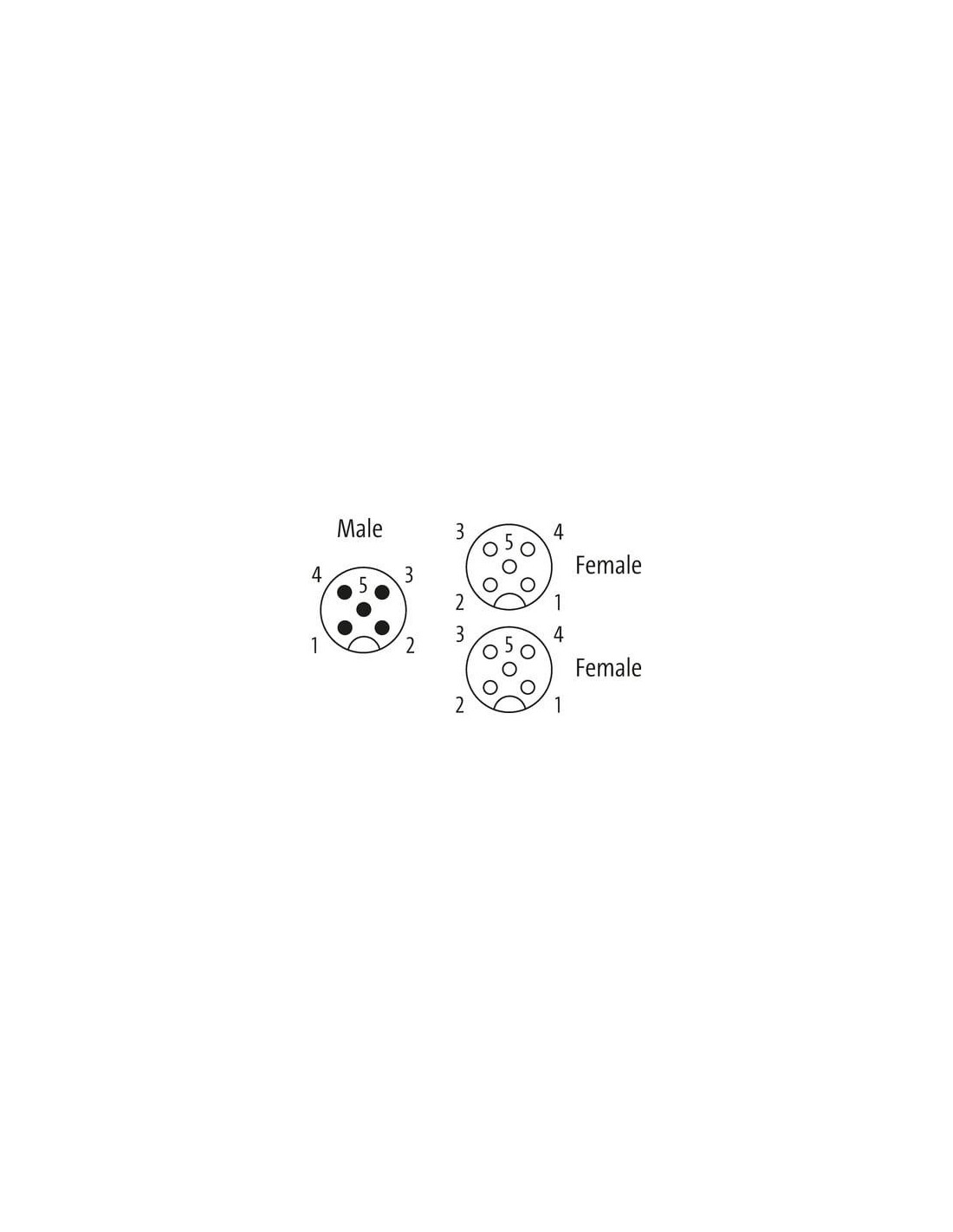

Rozdzielacz Y wyposażony jest w jeden prosty wtyk M12 (męski) oraz dwa proste gniazda M12 (żeńskie), wszystkie w standardzie 5-pinowym z pozłacanymi stykami. Takie rozwiązanie zapewnia znakomity kontakt elektryczny oraz odporność na korozję. Gwint M12 x 1 umożliwia szybki i pewny montaż zarówno na sprzęcie automatyki, jak i na przewodach z peszla (średnica wewnętrzna 10 mm).
Wytrzymały kabel – doskonała elastyczność i trwałość
Do rozdzielacza zastosowano kabel o długości 5 metrów, wykonany w technologii PUR, z pięcioma żyłami, odporny na promieniowanie UV, oleje, benzynę i płomienie (spełnia normy UL i IEC). Przewody są wolne od ołowiu, kadmu, FCKW, halogenów i silikonu, co zwiększa bezpieczeństwo użytkowania w miejscach o wysokich wymaganiach środowiskowych.
Parametry elektryczne i mechaniczne – bezpieczeństwo pracy
Rozdzielacz pracuje przy napięciu do 125 V AC/DC i prądzie do 4 A na styk. Odpowiednie ekrany oraz solidna budowa zapewniają odporność elektryczną i mechaniczną nawet przy dużych obciążeniach. Wysoka wytrzymałość na zginanie i skręcanie (do 10 milionów cykli C-track, do 2 milionów cykli skręcania) pozwala na stosowanie rozdzielacza w ruchomych zastosowaniach bez ryzyka uszkodzenia kabla.
Dlaczego warto wybrać rozdzielacz Y M12?
- Szybki i bezpieczny montaż dzięki standardowi M12
- Odporność na warunki przemysłowe – IP65, IP67
- Uniwersalne zastosowanie w automatyce, robotyce i maszynach
- Trwałość i bezpieczeństwo – wysokiej jakości przewód i pozłacane styki
- Możliwość pracy w szerokim zakresie temperatur (od -40°C do +90°C)
Rozdzielacz Y M12 / M12 żeński 0° to niezawodne i funkcjonalne rozwiązanie do profesjonalnych instalacji elektrycznych i automatycznych, gwarantujące wieloletnią, bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.
