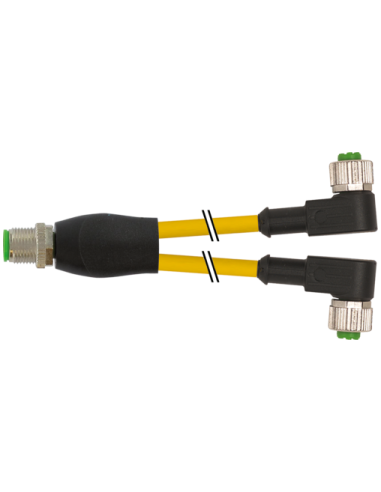

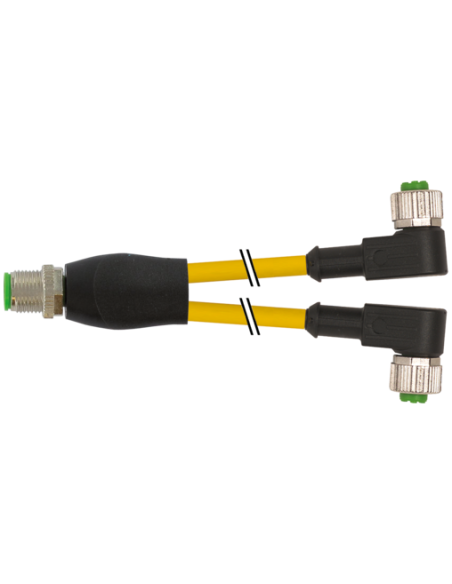

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 013 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 90° – Niezawodne rozwiązanie do automatyki przemysłowej
Rozdzielacz Y M12 / M12 żeński 90° o kodzie produktu 7000-40741-0130200 to specjalistyczny element łączeniowy zaprojektowany do wymagających środowisk przemysłowych. Umożliwia wygodne rozdzielenie sygnału lub zasilania za pomocą standardowych złączy M12, powszechnie stosowanych w instalacjach automatyki, maszynach oraz na liniach produkcyjnych.
Solidna budowa i odporność na warunki środowiskowe
Obudowa rozdzielacza wykonana jest z wysokogatunkowego tworzywa sztucznego o doskonałej odporności chemicznej i na oleje. Zastosowanie materiałów odpornych na działanie agresywnych mediów sprawia, że rozdzielacz sprawdzi się nawet w trudnych warunkach przemysłowych. Złącza są kodowane typem A (A-coding M12), co zapewnia kompatybilność z szeroką gamą urządzeń automatyki.
Kluczowe cechy rozdzielacza Y M12 / M12 żeński 90°
- Rozdzielacz typu Y – umożliwia podłączenie dwóch urządzeń do jednego złącza M12
- Wtyk M12 prosty – dwa gniazda M12 żeńskie pod kątem 90°, co ułatwia układanie przewodów
- Stopień ochrony: IP65, IP66K, IP67 – odporność na kurz, wodę oraz mycie ciśnieniowe
- Odpowiedni do kabli o długości 2 metrów oraz innych na życzenie
- Maksymalne napięcie robocze: do 250 V AC/DC
- Maksymalny prąd na styk: 4 A
- Kodowanie A – standard przemysłowy M12
Schematy przyłączeniowe i zastosowania rozdzielacza Y M12
Dołączone schematy ilustrują sposoby podłączenia oraz przyporządkowanie wyprowadzeń pinów, co umożliwia łatwą integrację rozdzielacza z istniejącą automatyką. Złącza z powłoką niklowaną oraz wysokiej jakości styki zapewniają stabilność i niezawodność transmisji sygnałów lub zasilania.
Typowe zastosowania:
- Podłączenie kilku czujników lub elementów wykonawczych do jednego wejścia sterownika PLC
- Instalacje wymagające szybkiego i pewnego rozdzielenia sygnałów w przemyśle spożywczym, maszynowym, motoryzacyjnym oraz logistyce
- Zastosowanie w szafach sterowniczych, na liniach produkcyjnych oraz w systemach bezpieczeństwa
- Łatwe podłączanie i rozłączanie przewodów bez ingerencji w okablowanie główne
Wytrzymałość i bezpieczeństwo w użytkowaniu
Złącza M12 charakteryzują się również mechanicznym zabezpieczeniem przed poluzowaniem (gniazda z radełkowaną nakrętką), zapewniając trwałość połączeń nawet w warunkach wibracji oraz przemieszczenia maszyn. Dzięki wysokiej klasie szczelności możliwe jest użycie rozdzielacza w miejscach o dużym zapyleniu i wilgotności.
Dlaczego warto wybrać rozdzielacz Y M12 / M12 żeński 90°?
Rozdzielacz Y M12 to gwarancja szybkiego montażu i niezawodności działania w automatyce przemysłowej. Zastosowanie materiałów odpornych na chemikalia i warunki mechaniczne oraz szeroki zakres temperatur pracy czynią go uniwersalnym rozwiązaniem do różnorodnych aplikacji. Umożliwia łatwą modernizację i rozbudowę istniejących systemów sterowania bez konieczności ingerencji w instalację przewodową.
