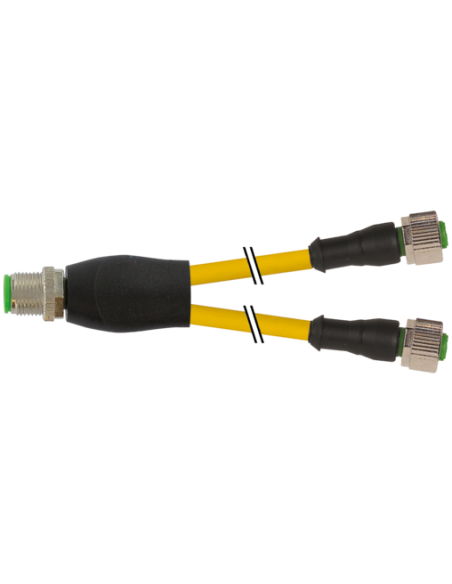

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 013 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński prosty 7000-40701-0130150 – Profesjonalne rozwiązanie dla systemów automatyki
Rozdzielacz Y M12 / M12 żeński prosty o kodzie produktu 7000-40701-0130150 to wysokiej jakości komponent przeznaczony do łatwego i niezawodnego rozgałęziania sygnałów oraz zasilania w aplikacjach przemysłowych. Stworzony z myślą o kompatybilności z popularnym standardem M12, znajduje zastosowanie w różnorodnych systemach automatyki, sterowania maszynami oraz w instalacjach przemysłowych, gdzie istotna jest niezawodność i pewność połączenia.
Zastosowania i możliwości wykorzystania rozdzielacza typu Y M12
Rozdzielacze M12 Y doskonale sprawdzają się wszędzie tam, gdzie konieczne jest podłączenie kilku urządzeń do jednego złącza – zarówno w systemach czujników, jak i siłowników, a także w rozbudowanych instalacjach automatyki przemysłowej. Są szczególnie polecane do łączenia i rozgałęzania sygnałów w maszynach produkcyjnych, liniach technologicznych, robotyce, transporcie wewnętrznym oraz w aplikacjach wymagających wysokiego stopnia ochrony przed pyłem, wodą i środkami chemicznymi.
Najważniejsze cechy i zalety rozdzielacza Y M12 / M12
- Uniwersalne zastosowanie – dedykowany do instalacji sygnałowych i zasilających w systemach automatyki i przemyśle.
- Wysoka szczelność i odporność – klasa ochrony IP65, IP66K, IP67 zapewnia niezawodność działania nawet w wymagających warunkach pracy: wilgoć, kurz, pył oraz agresywne media.
- Solidna i trwała konstrukcja – obudowa z wytrzymałego tworzywa PUR gwarantuje odporność na działanie olejów i wielu chemikaliów, a elementy metalowe są niklowane w celu dodatkowej ochrony przed korozją.
- Bezpieczne i trwałe połączenia – pozłacane styki zapewniają stabilność sygnału i minimalizację strat, a gwint M12 x 1 umożliwia pewne i trwałe połączenie.
- Łatwy montaż – ergonomiczna konstrukcja umożliwia szybkie podłączanie i rozłączanie oraz zastosowanie typowych narzędzi (rozwartość klucza SW13).
- Odpowiedni do peszli o średnicy wewnętrznej 10 mm – ułatwienie integracji z systemami okablowania przemysłowego.
Budowa oraz parametry techniczne rozdzielacza Y M12
Rozdzielacz wyposażony jest w kabel o długości 1,5 m wykonany z wysokiej jakości materiałów: izolacja PVC, odporna na zginanie, oraz płaszcz PUR dla lepszej odporności chemicznej. Przewód o przekroju 0,34 mm² (klasa skrętki 5) zapewnia wysoką elastyczność i wytrzymałość mechaniczną.
Konstrukcja rozdzielacza umożliwia przekazywanie sygnałów poprzez 4/3-pinowe złącza typu M12 – jedno złącze męskie oraz dwa żeńskie, wszystkie proste. Całość zabezpieczona jest przed luzowaniem oraz przypadkowym rozłączeniem dzięki systemowi śrub radełkowych.
Dzięki wysokiemu stopniowi zabezpieczenia, przewody i połączenia spełniają rygorystyczne normy:
- Standard produktu: DIN EN 61076-2-101 (M12)
- Wytrzymałość temperaturowa: od -25°C do +85°C w przypadku złącza oraz od -30°C do +80°C dla kabla w pozycji stałej.
- Maksymalne napięcie robocze AC/DC: 250 V
- Maksymalny prąd roboczy na styk: 4 A
Typowe zastosowania rozdzielacza Y M12 / M12
- Automatyczne linie produkcyjne i montażowe
- Systemy sterowania czujnikami oraz aktuatorami
- Maszyny przemysłowe, robotyka, transport i magazynowanie
- Transportery, podajniki, stanowiska testowe i kontrolne
- Automatyka budynkowa i przemysłowa
Podsumowanie
Rozdzielacz Y M12 / M12 żeński prosty 7000-40701-0130150 to uniwersalne i niezawodne rozwiązanie do rozbudowy istniejących instalacji, rozgałęziania sygnałów oraz zasilania w trudnych warunkach przemysłowych. Łączenie za pomocą standardowych złączy M12 zapewnia kompatybilność z różnymi urządzeniami automatyki. Odporność na czynniki zewnętrzne, wysoka szczelność oraz jakość wykonania decydują o szerokim zakresie zastosowań tego rozdzielacza w nowoczesnych aplikacjach przemysłowych.
