Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

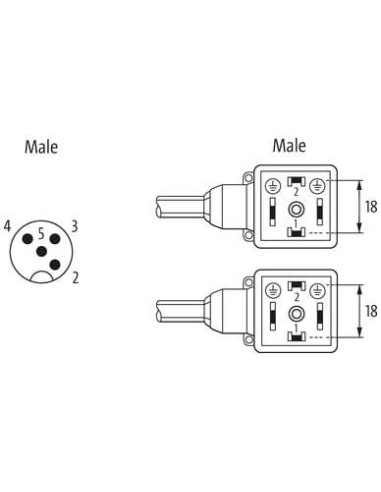

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 8 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

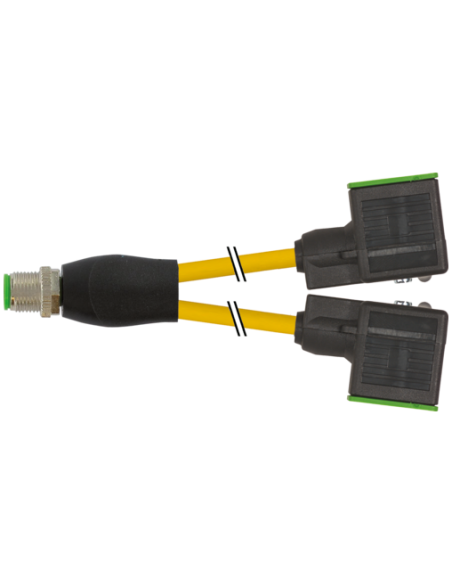

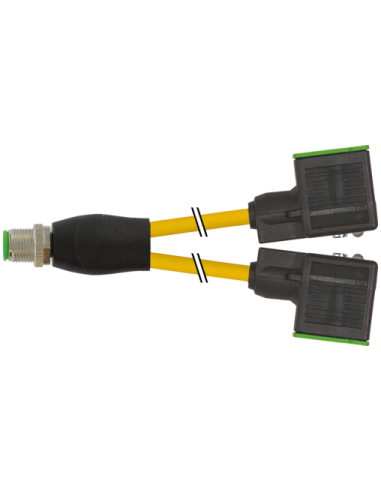

Rozdzielacz Y M12 na złączu zaworu MSUD – profesjonalne rozwiązanie do automatyki
Rozdzielacz Y M12 na złączu zaworu MSUD o kodzie produktu 7000-42401-0360800 to wysokiej jakości komponent dedykowany do zastosowań przemysłowych, w szczególności w systemach automatyki, sterowania i instalacjach maszynowych. To rozwiązanie umożliwia jednoczesne podłączenie dwóch siłowników lub zaworów elektromagnetycznych za pomocą pojedynczego przewodu M12, co pozwala na wygodne rozgałęzienie sygnału i zasilania w wymagających środowiskach pracy.
Główne cechy i zalety rozdzielacza Y M12 MSUD
- Przewód Y o długości 8 m – ułatwia montaż w rozbudowanych instalacjach i zapewnia dużą elastyczność podczas prowadzenia kabla.
- Złącza zaworu MSUD typu A (18 mm) – zgodne z normą DIN EN 61076-2-101 (M12), pasują do szerokiego zakresu zaworów przemysłowych.
- Wysoka odporność chemiczna i na oleje – dzięki zastosowaniu obudowy z tworzywa PUR, PBT oraz uszczelek PUR, urządzenie zachowuje długą żywotność nawet w trudnych warunkach otoczenia.
- Stopień ochrony IP67 – idealny do środowisk narażonych na kurz, zalania czy pył, certyfikowany poziom ochrony gwarantuje stabilną pracę również w warunkach przemysłowych.
- Wbudowane diody LED (żółte) – umożliwiają szybką diagnostykę i podgląd statusu działania bez potrzeby stosowania dodatkowych urządzeń.
- Zakres temperatury pracy od -25 °C do 85 °C – pozwala na zastosowanie w szerokim zakresie aplikacji i środowisk.
Typowe zastosowania rozdzielacza Y M12 na złączu zaworu MSUD
Rozdzielacz Y M12 MSUD znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, takich jak systemy automatyzacji produkcji, linie montażowe, maszyny pakujące, robotyka, systemy transportu oraz aplikacje pneumatyki i hydrauliki. Idealny do szybkiego podłączenia dwóch zaworów do jednego wejścia M12, co upraszcza okablowanie instalacji i ogranicza liczbę przewodów w szafach sterowniczych.
Budowa i wytrzymałość – gwarancja bezproblemowej eksploatacji
- Obudowa z PUR i PBT charakteryzuje się bardzo dobrą odpornością mechaniczną oraz zabezpieczeniem przed wpływem środków chemicznych i smarów technicznych.
- Styk miedziany pozłacany i posrebrzany zapewnia niski opór elektryczny i wysoką niezawodność połączenia.
- Przewody wolne od halogenów, bezołowiowe i bezsilikonowe – oferują bezpieczeństwo i zgodność z wymaganiami środowiskowymi.
- Elastyczny przewód o powłoce PUR pozwala na intensywną pracę nawet w aplikacjach ruchomych (do 10 mln cykli gięcia, skręcanie ±180°/m).
Bezpieczeństwo, normy i wygoda instalacji
Rozdzielacz M12 MSUD został zaprojektowany zgodnie z rygorystycznymi normami (DIN EN 61076-2-101, IEC 60332-2-2), zapewniając bezpieczną i stabilną pracę w wymagających systemach sterowania. Prosta instalacja i uniwersalność systemu plug-and-play ułatwia wdrożenie nawet w już istniejących instalacjach. Konstrukcja przewiduje wzmocnioną ochronę przed przeciążeniem i pikami napięciowymi (ochrona diodowa i Zenera), co zwiększa niezawodność pracy.
Dlaczego rozdzielacz Y M12 MSUD?
- Oszczędza czas i miejsce podczas okablowania maszyn i paneli sterowniczych.
- Zapewnia szybkie podłączenie i podgląd stanu działania dzięki wbudowanym diodom LED.
- Stworzony do pracy w trudnych warunkach przemysłowych oraz elastyczny w aplikacjach ruchomych.
Wybór rozdzielacza Y M12 na złączu MSUD to gwarancja stabilnej pracy, szybszej instalacji oraz niezawodnego działania w każdej nowoczesnej fabryce.
