Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

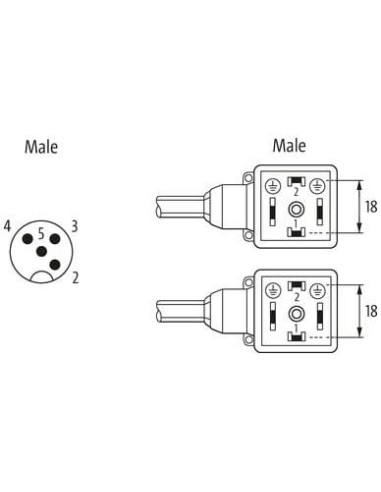

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

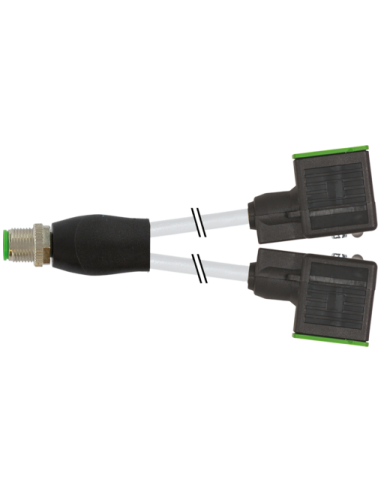

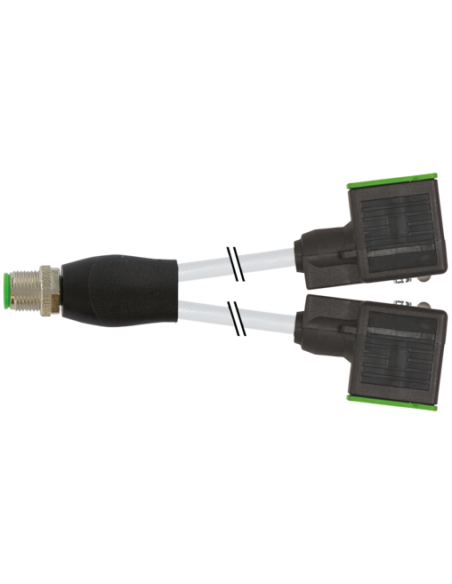

Rozdzielacz Y M12 / zawór MSUD format A 18 mm – profesjonalne rozwiązanie dla automatyki
Rozdzielacz Y M12 do zaworów MSUD typu A (18 mm) to specjalistyczny element przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej. Produkt o kodzie 7000-42401-2260030 umożliwia efektywne rozdzielenie sygnału oraz zasilania do dwóch zaworów elektromagnetycznych lub innych urządzeń sterowanych, co czyni go nieocenionym w układach wymagających niezawodności połączeń i wysokiej odporności na warunki przemysłowe.
Zastosowanie rozdzielacza Y M12 – elastyczność i praktyczność w instalacjach
Typowe zastosowania obejmują:
- zasilanie oraz sterowanie cewek zaworów pneumatycznych lub hydraulicznych,
- łączenie czujników i elementów wykonawczych maszyn,
- systemy transportowe i linie produkcyjne wymagające podziału sygnału,
- nowoczesne instalacje automatyki przemysłowej,
- połączenia wysp zaworowych.
Dzięki wysokiemu stopniowi ochrony
IP67, rozdzielacz może być stosowany w środowiskach narażonych na pył, wilgoć oraz kontakt z olejami.
Budowa i zalety – odporność oraz wygoda montażu
Solidna obudowa z tworzywa sztucznego (PBT) oraz materiału PUR zapewniają doskonałą odporność mechaniczną oraz chemiczną (w tym na oleje i benzynę).
- Wyprowadzenie: M12, 4-piny, kodowanie A, męski prosty – męski 90°
- Format wtyczki: MSUD Typ A (18 mm), zgodność z DIN EN 61076-2-101
- Długość kabla: standardowo 0,3 m (inne dostępne na życzenie)
- Powłoka styków: pozłacane i posrebrzane styki dla najwyższej jakości przewodnictwa oraz trwałości
- Obudowa konektora: niklowana, zapewniająca trwałość połączenia
- Uszczelnienie z PUR – podnosi szczelność oraz odporność na warunki zewnętrzne
Produkt jest wyposażony w żółtą diodę LED sygnalizującą obecność sygnału, co znacząco ułatwia diagnostykę pracy zaworu. Dodatkowe elementy ochrony, takie jak dioda Z i zabezpieczenia przepięciowe, zapewniają bezpieczeństwo pracy urządzenia oraz podłączonych podzespołów.
Bezpieczeństwo, trwałość i funkcjonalność w automatyce
Dzięki przemyślanej konstrukcji oraz dokładności wykonania, rozdzielacz Y M12 zapewnia łatwość montażu – wystarczy włożyć i przykręcić, co ogranicza czas oraz ryzyko błędów podczas instalacji.
Wytrzymały kabel techniczny o zewnętrznej średnicy 5,9 mm, z izolacją PUR/PVC, jest odporny na rozciąganie oraz zginanie (ponad 2 mln cykli w ruchu), a także wysokie i niskie temperatury (od -30°C do 85°C). To sprawia, że urządzenie oferuje wysoką niezawodność podczas eksploatacji w trudnych warunkach.
Zalety użytkowe rozdzielacza Y M12 / MSUD 18 mm
- Wysoka odporność na chemikalia, oleje i działanie mechaniczne
- Przystosowanie do pracy w środowiskach przemysłowych (stopień ochrony IP67)
- Szybka kontrola stanu dzięki sygnalizacji LED
- Wysoka trwałość impulsowa i prądowa (4 A na styk, 12 A na żyłę kabla)
- Łatwa diagnostyka i serwisowanie
- Bezpieczna eksploatacja (zabezpieczenia przepięciowe, dodatkowe diody)
- Brak szkodliwych składników w kablu: bezołowiowe, bezsilikonowe, wolne od FCKW i kadmu
Podsumowanie – skuteczność i niezawodność w automatyce przemysłowej
Rozdzielacz Y M12 / MSUD 18 mm to wyspecjalizowany komponent przeznaczony do podłączania i sterowania zaworami elektromagnetycznymi oraz urządzeniami automatyki. Jego zoptymalizowana konstrukcja, odporność na trudne warunki pracy oraz zabezpieczenia elektryczne sprawiają, że jest chętnie wykorzystywany zarówno w nowoczesnych liniach produkcyjnych, jak i w systemach maszyn przemysłowych, wymagających niezawodnych oraz bezpiecznych rozwiązań połączeniowych.
