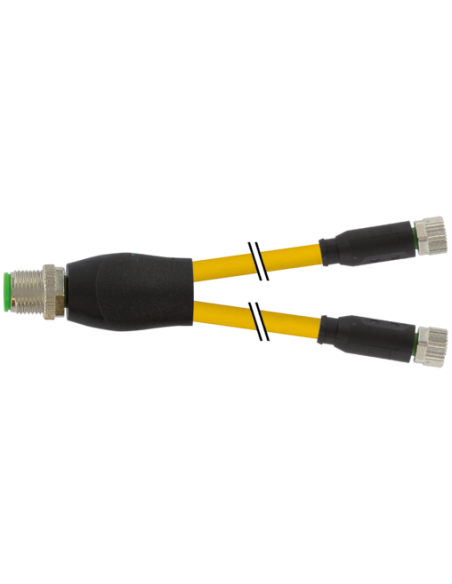

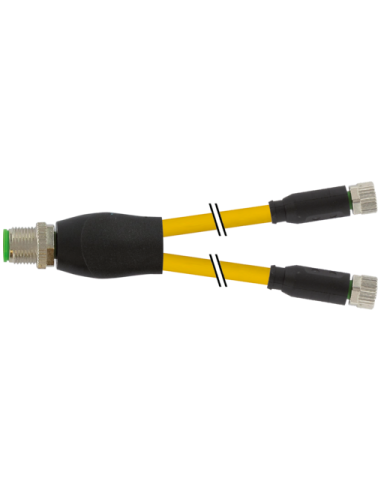

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 030 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M8 żeński 0° – Profesjonalne rozwiązanie dla automatyki przemysłowej
Rozdzielacz Y M12 / M8 (kod produktu: 7000-40821-0300015) to wysokiej jakości komponent łączeniowy przeznaczony do integracji systemów automatyki przemysłowej. Został skonstruowany z myślą o szybkim, bezpiecznym i niezawodnym rozdzielaniu sygnałów oraz zasilania między urządzeniami wyposażonymi w standardowe złącza M12 i M8.
Zalety i kluczowe cechy rozdzielacza Y M12 / M8
- Wysoka kompatybilność – Rozdzielacz umożliwia połączenie urządzeń z gniazdami M12 (4 piny, kodowanie A) oraz M8 (3 piny, kodowanie A), co zapewnia szerokie spektrum zastosowań w przemyśle.
- Wysoka odporność na trudne warunki przemysłowe – Obudowa wykonana z trwałego tworzywa PUR charakteryzuje się doskonałą odpornością chemiczną i na oleje, a także znakomitą ochroną przed wilgocią (klasa ochrony IP65, IP66K, IP67).
- Pewność połączenia – Złącza zabezpieczone metalowymi nakrętkami radełkowanymi oraz blokadami wykonanymi z niklowanego odlewu ciśnieniowego cynku.
- Elastyczność instalacji – Kompaktowe rozmiary i ergonomiczny kształt pozwalają na montaż w trudno dostępnych miejscach. Standardowa długość kabla to 0,15 m, inne długości dostępne są na zamówienie.
- Niezawodność elektryczna – Przewody ze skrętką miedzianą o przekroju 0,25 mm² z izolacją PP gwarantują skuteczne przesyłanie sygnałów i zasilania (napięcie robocze do 60 V DC, prąd do 4 A na styk).
- Bezpieczeństwo i trwałość – Produkt spełnia normy DIN EN 61076-2-101 oraz DIN EN 61076-2-114, co zapewnia stabilność parametrów oraz bezpieczeństwo użytkowania.
Typowe zastosowania rozdzielacza Y M12 / M8 żeńskiego 0°
- Automatyka przemysłowa – Idealne rozwiązanie do rozdzielania sygnałów czujników, siłowników oraz sygnałów wejść/wyjść w szafach sterowniczych, rozdzielnicach i na liniach produkcyjnych.
- Robotyka – Umożliwia szybkie połączenie wielu elementów wykonawczych lub czujników, eliminując potrzebę prowadzenia dodatkowego okablowania.
- Maszyny specjalne – Skutecznie wspiera integrację systemów mechatronicznych i układów modularnych.
- Skanery, systemy transportowe i montażowe – Gwarantuje bezawaryjne połączenia sygnałowe nawet w warunkach ciągłego ruchu dzięki wysokiej wytrzymałości przewodów na zginanie oraz odporności na trudne warunki przemysłowe.
Materiały i konstrukcja – bezpieczeństwo oraz trwałość w każdych warunkach
Wysokiej jakości materiały użyte do produkcji rozdzielacza, w tym tworzywo PUR, niklowane elementy metalowe oraz uszczelki FKM, gwarantują odporność na czynniki środowiskowe, ścieranie oraz intensywne użytkowanie mechaniczne.
Kabel bezhalogenowy, bezołowiowy oraz wolny od kadmu zwiększa bezpieczeństwo w przypadku pożaru oraz ułatwia eksploatację w wymagających środowiskach.
Budowa i możliwości montażu Y-rozdzielacza M12 / M8
- Złącze M12 – 4 piny, gwint M12x1, rozmiar SW13, kodowanie A
- Złącze M8 – 3 piny, gwint M8x1, rozmiar SW9, kodowanie A
- Średnice przewodów: M12 – 15 mm, M8 – 10 mm
- Ergonomiczny kształt Y umożliwia szybki i intuicyjny montaż oraz organizację przewodów.
Dlaczego warto wybrać rozdzielacz Y M12 / M8?
Dobór rozdzielacza Y M12 / M8 znacząco zwiększa elastyczność i funkcjonalność systemów okablowania maszyn oraz urządzeń automatyki. Stosowanie takich rozdzielaczy minimalizuje ilość okablowania, co upraszcza serwisowanie oraz rozbudowę stanowisk przemysłowych. Solidna konstrukcja oraz łatwość integracji sprawiają, że jest to rozwiązanie kompatybilne z wymaganiami najbardziej zaawansowanych instalacji przemysłowych.
