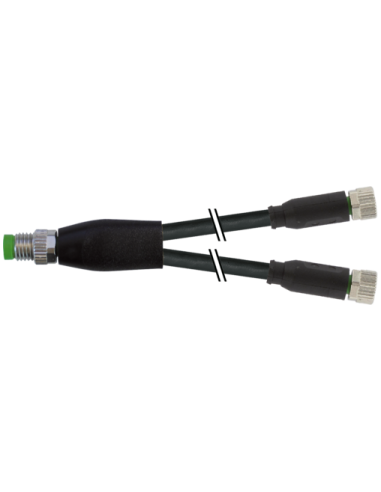

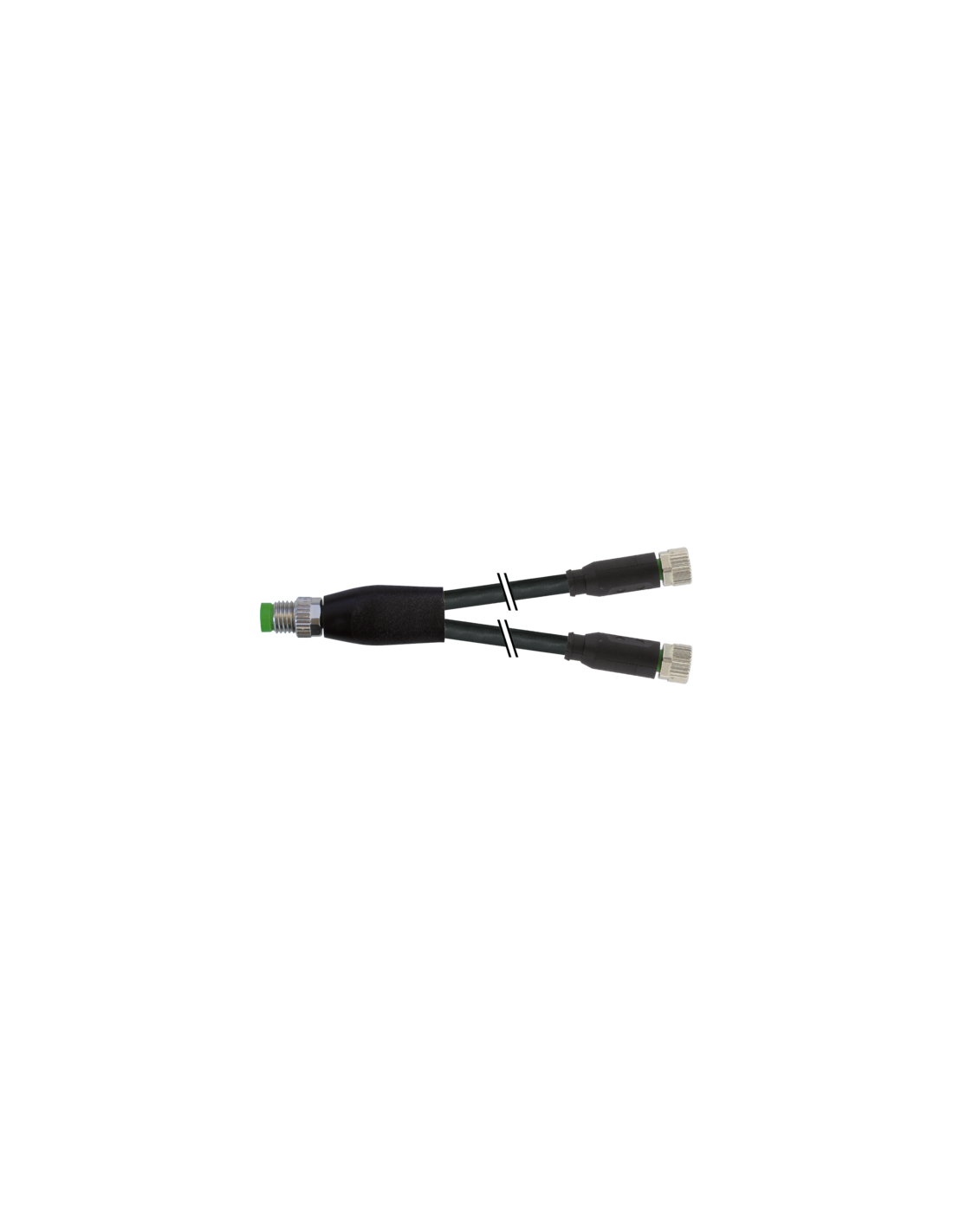

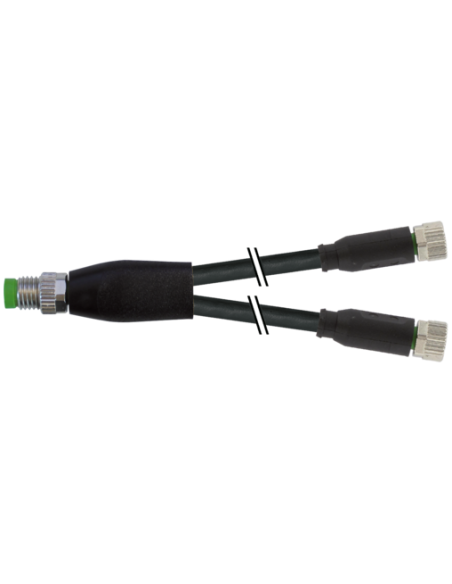

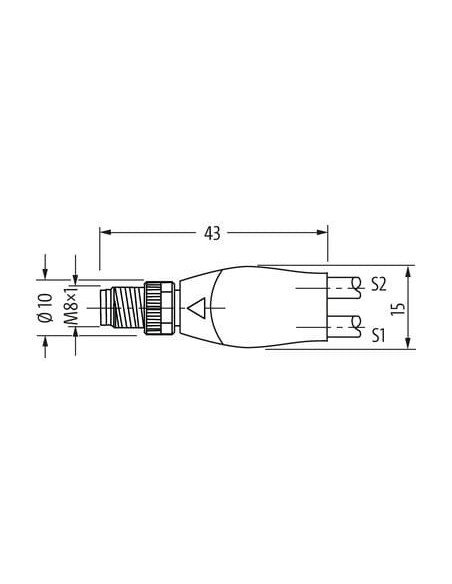

Rozdzielacz typu Y M8 – M8, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M8 – Przewód rozdzielający do zastosowań przemysłowych
Rozdzielacz Y M8 męski / M8 żeński 0° A-kodowany to specjalistyczny element połączeniowy stosowany w systemach automatyki przemysłowej oraz w instalacjach wymagających pewnego i wydajnego rozdzielania sygnałów lub zasilania.
Wysoka jakość wykonania – Rozdzielacz kabli Y z gniazdem i wtykiem M8
Produkt charakteryzuje się wytrzymałą konstrukcją, a obudowa wykonana jest z odpornego na chemikalia i oleje tworzywa PUR. Punkty połączeniowe mają pozłacane styki, co zapewnia doskonały kontakt elektryczny oraz wydłużoną żywotność nawet w trudnych warunkach pracy.
Zastosowanie złączy M8 w automatyce przemysłowej
Rozdzielacz Y M8 znajduje zastosowanie w:
- Połączeniach czujników i elementów wykonawczych w maszynach oraz liniach produkcyjnych
- Systemach sterowania PLC – umożliwia podłączenie dwóch urządzeń do jednego wejścia/wyjścia
- Automatyce procesowej, robotyce, oraz w utrzymaniu ruchu
- Wszędzie tam, gdzie wymagany jest szybki i niezawodny rozdział sygnału lub zasilania z wtyku M8
Najważniejsze cechy rozdzielacza Y M8

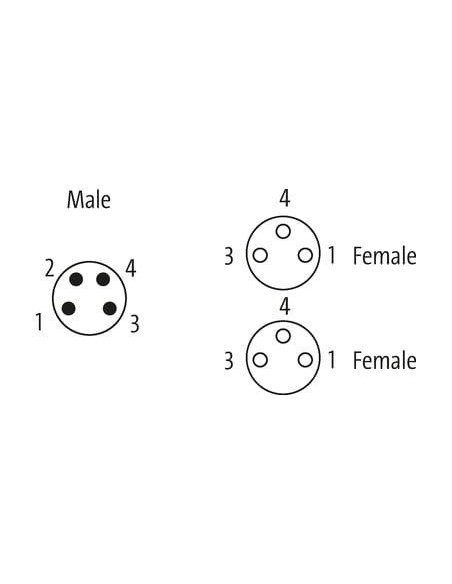

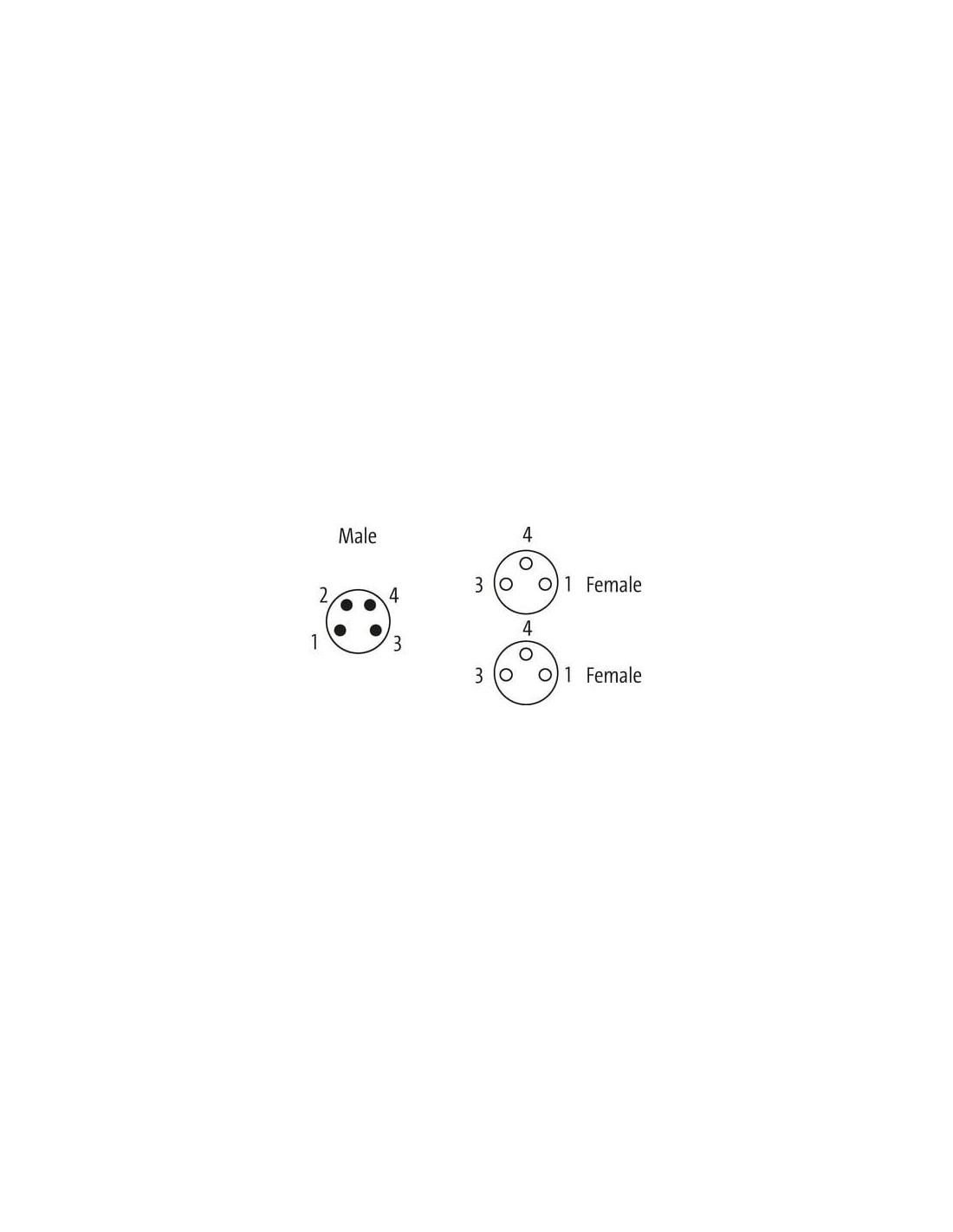

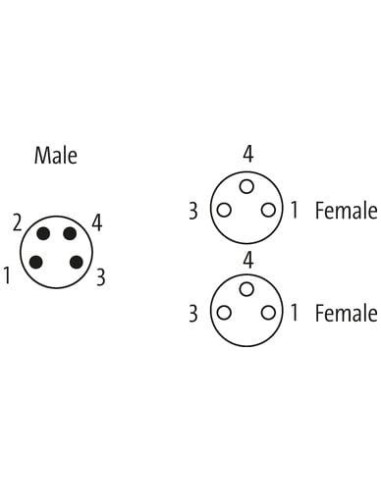

- Rodzaj złącza: M8 męski prosty / 2 x M8 żeński prosty, kodowanie A-kod (standard przemysłowy)
- Liczba pinów: 4 (męskie), 3 (żeńskie), co umożliwia uniwersalne zastosowanie z typowymi czujnikami i siłownikami
- Długość kabla: 0,2 m – pozwala na zastosowanie w trudno dostępnych miejscach oraz przy rozruchach serwisowych
- Stopień ochrony IP: IP65, IP66K, IP67, IP68 – pełna odporność na pył, wodę oraz warunki zewnętrzne
- Odporność na drgania i wstrząsy – zabezpieczenie przeciwwstrząsowe przykręconego złącza
- Zakres temperatury pracy: od -25 °C do +85 °C
- Kabel PVC z odpornym płaszczem, bezołowiowy, nie zawierający kadmu, FCKW ani silikonu
Zalety rozwiązania rozdzielacza typu Y M8
Rozdzielacz Y M8 umożliwia szybkie, niezawodne rozdzielenie sygnału elektrycznego lub zasilania na dwa niezależne urządzenia. Dzięki temu produktowi możliwa jest efektywna rozbudowa sieci czujników lub elementów sterujących bez konieczności przeróbek instalacji elektrycznej. Pozłacane styki minimalizują ryzyko przerw w transmisji sygnału i korozji.
Możliwość łatwego montażu (włożone, przykręcone), solidna blokada mechaniczna oraz kompatybilność z typowymi systemami M8 czynią ten rozdzielacz niezbędnym elementem w nowoczesnych systemach automatyki.
Typowe zastosowania rozdzielacza Y M8 męski/żeński
- Połączenia w systemach czujników indukcyjnych i pojemnościowych
- Integracja elementów wykonawczych w układach maszyn
- Szybka rozbudowa infrastruktury automatyki przemysłowej bez potrzeby ponownego kablowania
- Zastosowania w środowiskach narażonych na działanie chemikaliów oraz olejów (po wcześniejszym sprawdzeniu odporności materiałów dla danej aplikacji)
Rozdzielacz Y M8 męski / 2 x M8 żeński to niezawodne i uniwersalne rozwiązanie, które podnosi efektywność oraz elastyczność instalacji automatyki przemysłowej, zapewniając pewność połączeń oraz długotrwałą trwałość.
