Xtreme - Outdoor

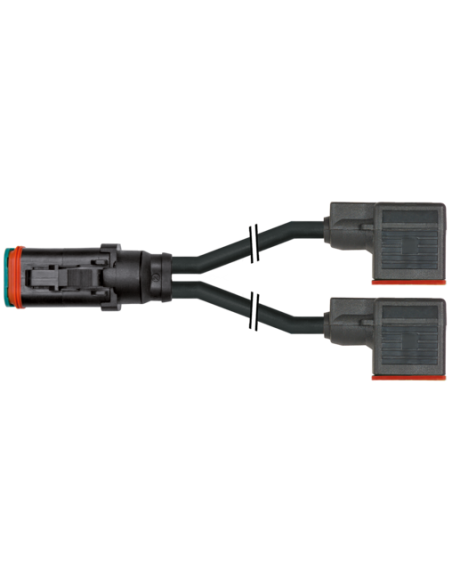

Rozdzielacz Y
Inne długości kabli są dostarczane na życzenie.

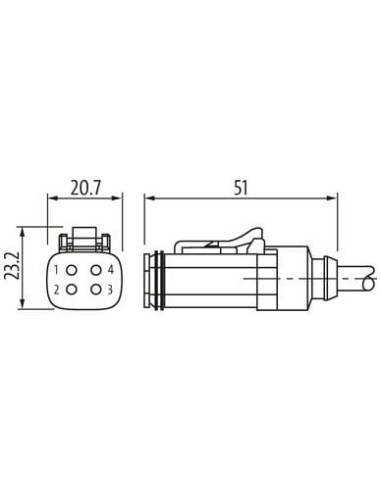

Męski prosty
12...24 V AC/DC
4-piny
MSUD A
kompatybilny z Deutsch DT06-6S
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-6S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | MSUD |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Strona 3

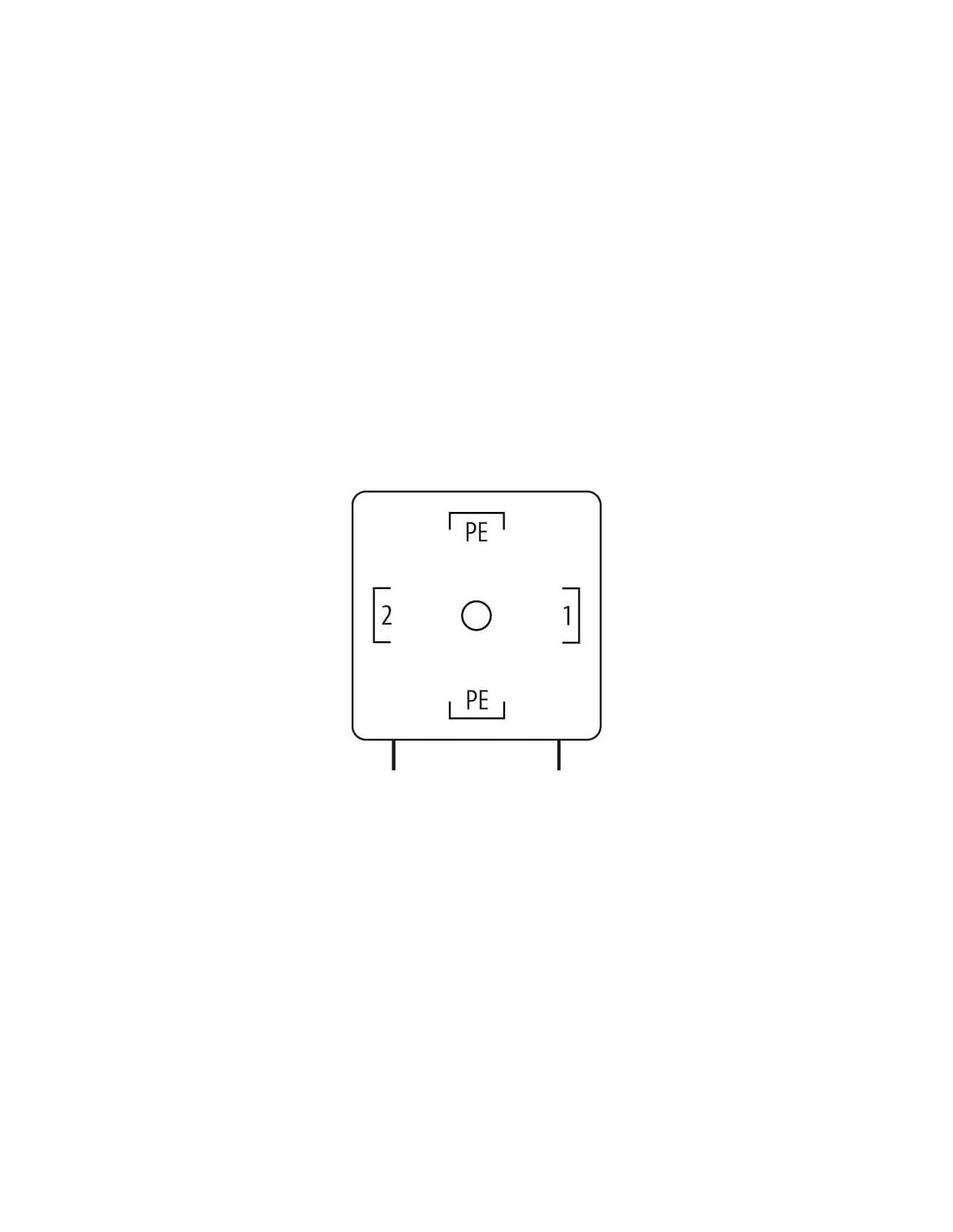

| Family construction form | MSUD |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 x 31 |
| Family construction form | Amphenol AT06-6S |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
| Material screw connection | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

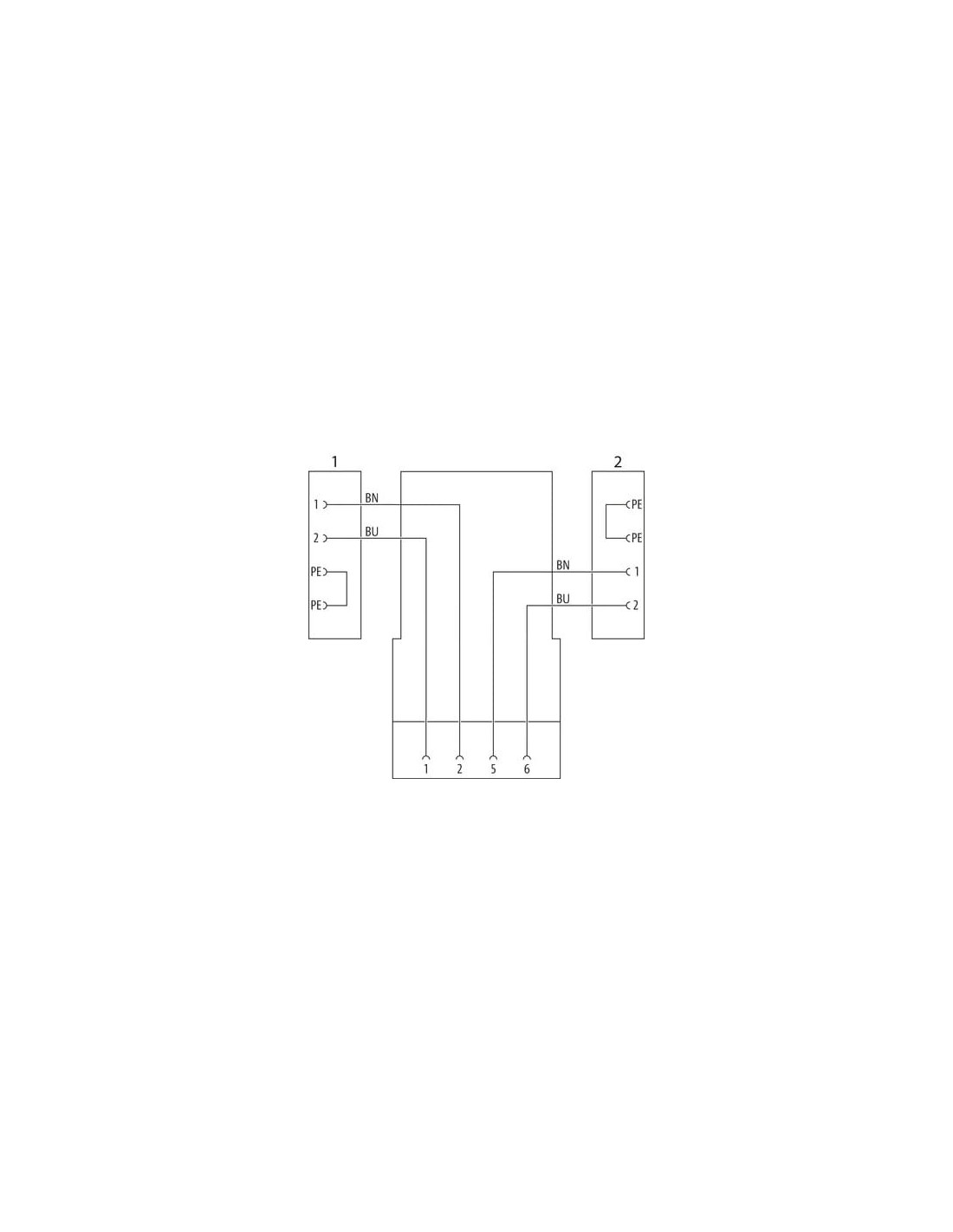

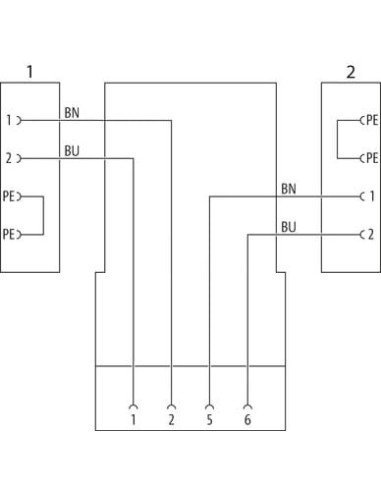

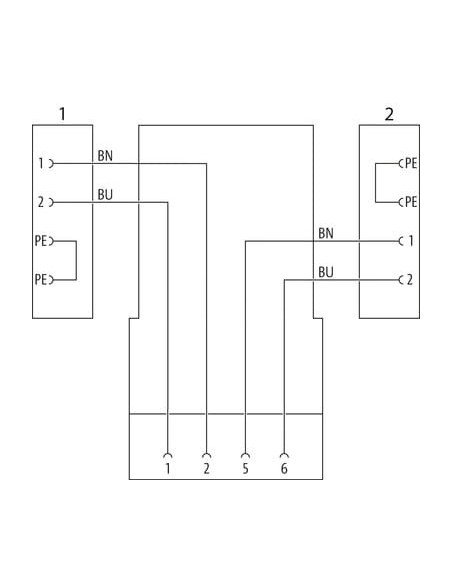

| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Wentylator MDCY06-6s/2xMSUD A-18mm Xtreme – Opis produktu i zastosowanie
Wentylator MDCY06-6s/2xMSUD A-18mm Xtreme (kod produktu: 7072-77831-7540150) to niezawodny przewód rozdzielający z rozdzielaczem typu Y, stworzony z myślą o profesjonalnych zastosowaniach przemysłowych oraz wymagających warunkach zewnętrznych (Outdoor). Rozwiązanie to zapewnia trwałe i bezpieczne łączenie, szczególnie w aplikacjach, w których niezbędne są wysokie standardy szczelności, odporności mechanicznej oraz chemicznej.
Zastosowanie wentylatora w trudnych warunkach
Wentylator MDCY06-6s/2xMSUD doskonale sprawdza się w maszynach budowlanych, pojazdach rolniczych, systemach automatyzacji przemysłowej oraz wszędzie tam, gdzie wymagane są rozgałęzienia zasilania i sygnałów między modułami czy urządzeniami. Jest też odpowiedni do zastosowań zewnętrznych dzięki solidnej konstrukcji z tworzywa sztucznego, odpornego na działanie olejów oraz czynników chemicznych. Produkt jest kompatybilny z popularnymi złączami przemysłowymi, takimi jak Deutsch DT06-6S oraz Amphenol AT06-6S.
Najważniejsze cechy i zalety
- Stopień ochrony IP65, IP66K, IP68 – wysoka szczelność przed pyłem i wodą, możliwość pracy w wymagających warunkach przemysłowych i terenowych.
- Uniwersalne napięcie zasilania 12...24 V AC/DC – wszechstronne możliwości instalacyjne.
- Konstrukcja rozdzielacza typu Y – umożliwia równoczesne podłączenie dwóch urządzeń do jednego gniazda zasilającego lub sygnałowego.
- Kabel o długości 1,5 m – zapewnia wygodne podłączenie urządzeń oddalonych od siebie.
- Wytrzymałe materiały – obudowa z PA, uszczelka silikonowa, złącza ze stali nierdzewnej 1.4305 (V4A).
- Odporność na czynniki atmosferyczne – kabel wykonany z PUR, wolny od halogenów, bezołowiowy, odporny na promieniowanie UV oraz płomienie.
- Wysoka żywotność kabli – miliony cykli zgięcia oraz odporność na skręcanie, co sprawia, że produkt idealnie nadaje się do ruchomych aplikacji (np. przewody w urządzeniach mobilnych).
- Brak elementów elektronicznych – zapewnia niezawodność działania nawet przy dużym zapyleniu i wilgotności.
Budowa i parametry techniczne – przemyślana konstrukcja
Męskie złącze posiada niklowane styki z miedzianego stopu, co zapewnia wysoką trwałość kontaktu elektrycznego. Kabel trójżyłowy z identyfikacją przewodu 754, o przekroju 0,75 mm², został zoptymalizowany do przenoszenia prądów aż do 12 A, pozostając jednocześnie odpornym na uszkodzenia mechaniczne. Osłona z PUR zapewnia odporność na oleje, benzynę i inne czynniki chemiczne.
Bezpieczeństwo i niezawodność pracy
Konstrukcja blokady zatrzaskowej skutecznie zabezpiecza połączenie przed przypadkowym rozłączeniem z powodu drgań czy wibracji. Twardość i elastyczność materiałów zostały dobrane z myślą o długotrwałej eksploatacji, również w zmiennych temperaturach od -40°C do +90°C. Dzięki rozbudowanym normom odporności na promieniowanie UV, płomienie i oleje, rozwiązanie idealnie nadaje się również do montażu na zewnątrz budynków oraz w trudnych warunkach przemysłowych.
Możliwości wykorzystania – typowe i uniwersalne zastosowania
- Maszyny rolnicze i leśne
- Pojazdy ciężarowe, maszyny oraz przyczepy specjalistyczne
- Instalacje automatyki przemysłowej
- Systemy chłodzenia i wentylacji w warunkach dużego zapylenia lub wilgotności
- Maszyny do pracy w terenie
- Przemysł spożywczy i chemiczny (po uprzednim sprawdzeniu odporności materiału)
Wentylator MDCY06-6s/2xMSUD A-18mm Xtreme to solidne i wszechstronne rozwiązanie dla wszystkich, którzy poszukują niezawodnych połączeń kablowych w najbardziej wymagających aplikacjach i środowiskach pracy.
