Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
USA
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | U03 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 35,97 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 46,9 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |
Rozdzielacz Y M12 męski M12 / żeński M12 – wszechstronne rozwiązanie do instalacji przemysłowych
Rozdzielacz Y M12 o numerze katalogowym 7700-40701-U030100 to element przeznaczony do szybkiego i niezawodnego rozdzielania sygnałów oraz zasilania w automatyce przemysłowej. Produkt ten wyróżnia się solidną konstrukcją oraz odpornością na wymagające warunki środowiskowe, co umożliwia zastosowanie w różnorodnych aplikacjach przemysłowych, systemach automatyki, maszynach oraz liniach produkcyjnych.
Zastosowanie rozdzielacza Y M12 w automatyce i integracji systemów
Złącza M12 to standard w wielu aplikacjach przemysłowych – od systemów czujników, poprzez aparaturę kontrolno-pomiarową, aż po połączenia silników czy urządzeń wykonawczych. Rozdzielacz Y typu M12 umożliwia szybkie i pewne rozgałęzienie przewodów, co jest niezbędne w miejscach, gdzie konieczne jest rozdzielenie sygnału lub zasilania na dwa niezależne urządzenia.
- Automatyzacja produkcji – szybkie łączenie czujników i siłowników
- Modernizacja maszyn – rozbudowa istniejących instalacji bez przeróbek okablowania
- Elementy bezpieczeństwa – podłączanie barier, wyłączników oraz innych komponentów
- Integracja systemów – kompatybilność z normą DIN EN 61076-2-101 (M12) gwarantuje szerokie zastosowanie
Konstrukcja – wytrzymałość i niezawodność
Obudowa rozdzielacza została wykonana z odpornych materiałów: korpus z PUR, nakrętka z niklowanego cynku, uszczelki z FKM. Taka konstrukcja zapewnia odporność na chemikalia i oleje oraz gwarantuje szczelność klasy IP65, IP66K, IP67, pod warunkiem prawidłowego montażu (włożenie i dokręcenie złączy).
- Odporność na agresywne media – należy sprawdzić indywidualnie dla konkretnego zastosowania
- Odporność na drgania i szoki – zabezpieczenie przeciwwstrząsowe
- Praca w szerokim zakresie temperatur – od -25°C do +85°C (w zależności od jakości kabla, aż do 105°C w wersji stałej)
Parametry techniczne rozdzielacza Y M12

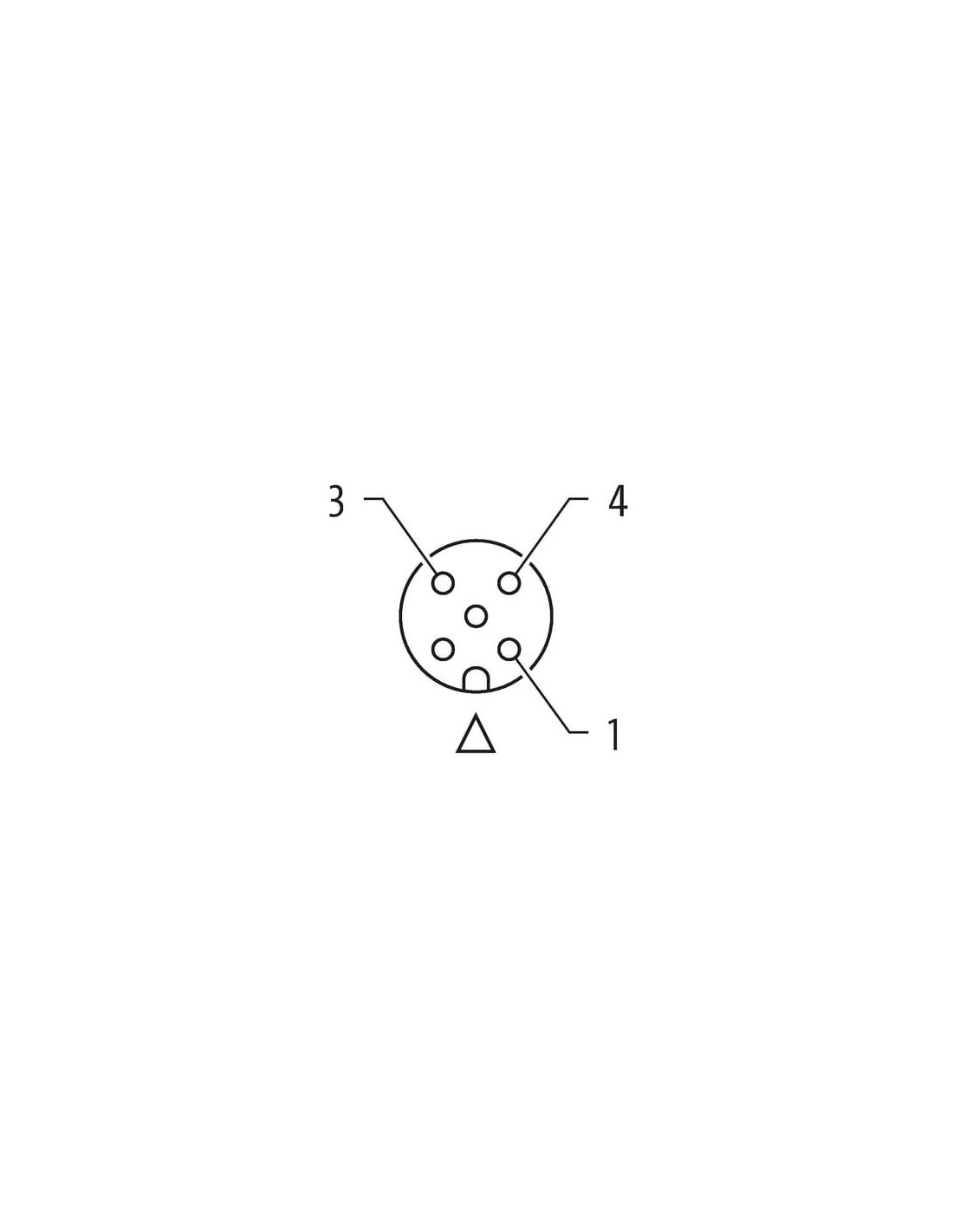

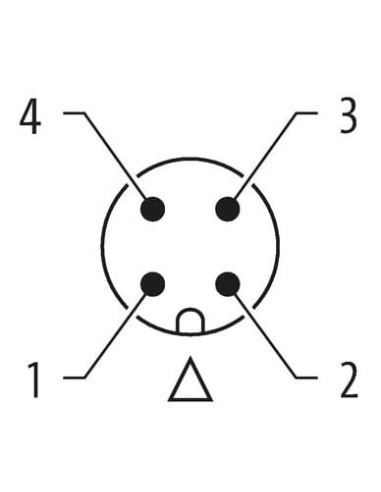

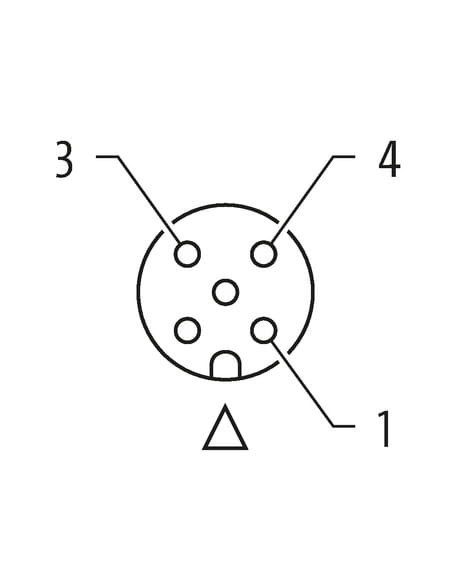

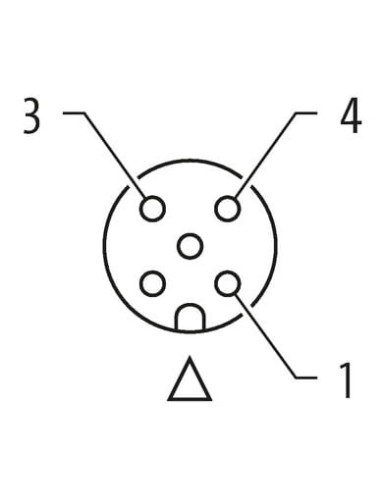

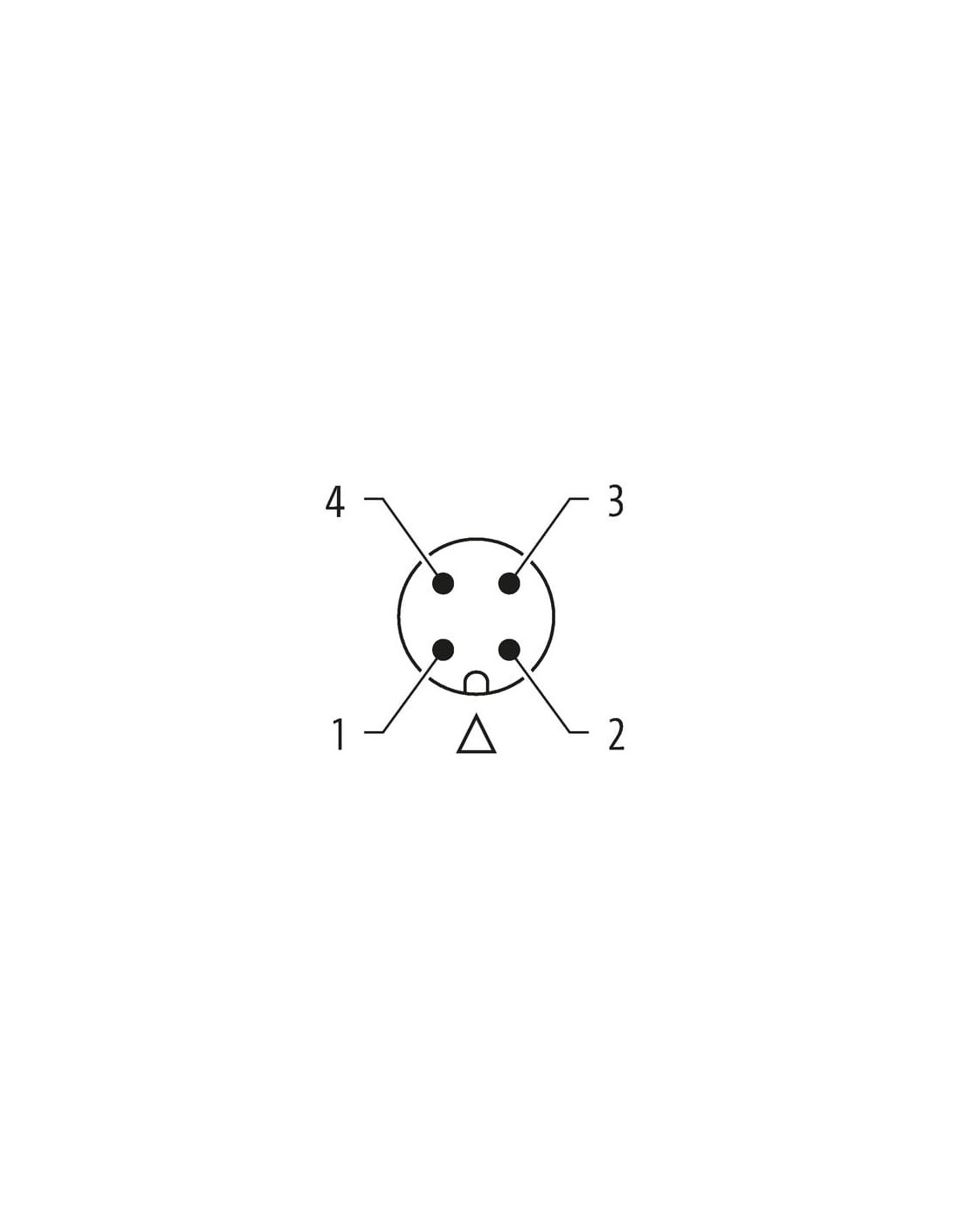

Rozdzielacz Y posiada złącze męskie M12 (4 piny, proste) oraz dwa gniazda żeńskie M12, zgodne z kodowaniem typu „A”. Długość kabla wynosi 1 metr, a zastosowane przewody i styki gwarantują bezpieczną pracę do 250 V/4 A. Połączenia wykorzystują pozłacane styki, co zwiększa niezawodność przesyłu sygnału.
- Liczba pinów: 4 na wejściu, 3 na wyjściu
- Średnica przewodu: 4,9 mm
- Przekrój żyły: 22 AWG (struktura skręcana)
- Materiał izolacji: TPE (płaszcz), PVC (izolacja żyły)
- Kabel: bezołowiowy, wolny od halogenów i FCKW, kolor izolacji: żółty
- Odporności: dobra odporność na płomień, wodę, oleje i benzynę (zgodnie z normą DIN EN 60811-404 i IEC 60332-2-2)
Zalety stosowania rozdzielacza Y M12 – efektywność i oszczędność miejsca
Rozdzielacz Y M12 pozwala na minimalizację ilości kabli w połączeniach maszyn i systemów automatyki. Zastosowanie jednego rozgałęźnika zamiast kilku oddzielnych przewodów to oszczędność miejsca w szafie sterowniczej oraz prostsza konserwacja układów.
- Szybki montaż dzięki zastosowaniu standardu M12
- Łatwa rozbudowa systemu – możliwość rozdzielenia sygnału lub zasilania do dwóch urządzeń
- Wysoka niezawodność połączeń oraz odporność na warunki przemysłowe
Typowe zastosowania
- Automatyka przemysłowa i linie produkcyjne
- Maszyny pakujące, sortujące i montażowe
- Systemy czujników i aktuatorów
- Aplikacje wymagające rozdzielenia sygnału lub zasilania w trudnych warunkach
- Integracja systemów z zachowaniem standardów przemysłowych
Rozdzielacz Y M12 o kodzie 7700-40701-U030100 jest rozwiązaniem dedykowanym dla profesjonalistów, którym zależy na niezawodności oraz uniwersalności zastosowania w środowisku przemysłowym.
