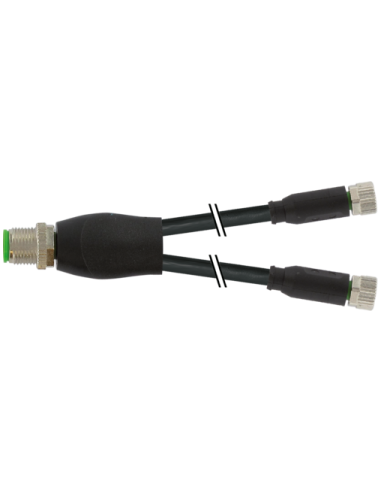

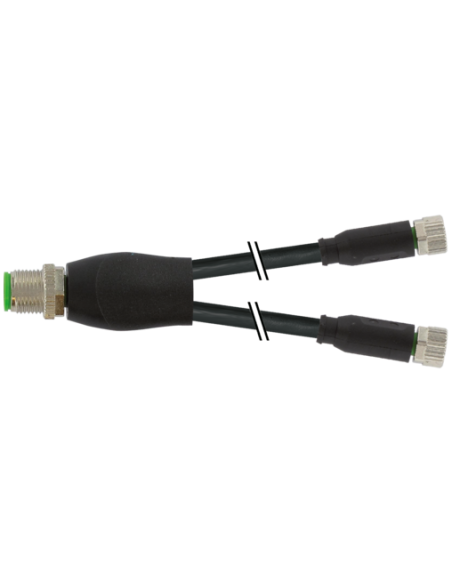

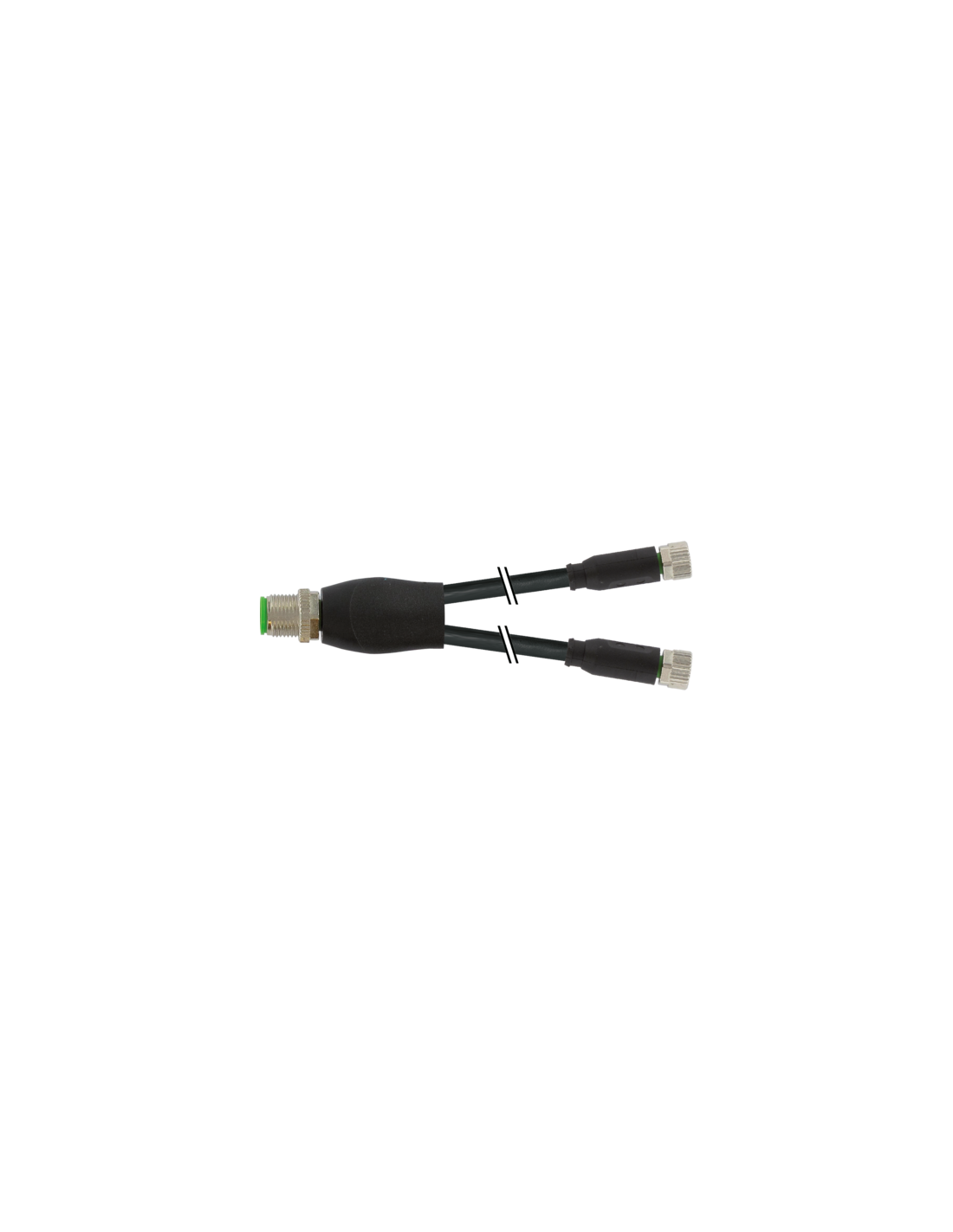

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 9 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 żeński – profesjonalne rozwiązanie dla automatyki przemysłowej
Rozdzielacz Y M12/M8 o kodzie produktu 7000-40821-6100900 to wysokojakościowy komponent przeznaczony do rozdzielania sygnałów i zasilania w instalacjach przemysłowych. Dzięki swojej uniwersalności oraz niezawodności znajduje szerokie zastosowanie w systemach automatyki, robotyki oraz maszynach wymagających pewnych połączeń sygnałowych i zasilających.
Złącza M12/M8 – trwałość i bezpieczeństwo połączeń
Rozdzielacz Y wyposażony jest w złącze M12 4-pinowe oraz dwa złącza M8 3-pinowe (żeńskie, proste), co pozwala na elastyczną integrację z czujnikami, siłownikami i innymi elementami automatyki. Złącza M12 i M8 posiadają standardowe kodowanie A oraz solidne, metalowe gwinty, które gwarantują pewność zamocowania i odpowiednią wytrzymałość mechaniczną.
- Wytrzymała obudowa z tworzywa sztucznego zapewnia odporność chemiczną i na oleje, a jednocześnie chroni złącza przed uszkodzeniami mechanicznymi.
- Brak diody LED – konfiguracja zoptymalizowana do zastosowań, gdzie liczy się prosta i efektywna dystrybucja sygnałów.
- Zabezpieczenie przeciwwstrząsowe umożliwia montaż nawet w aplikacjach o dużej dynamice ruchów.
Parametry techniczne rozdzielacza Y M12/M8
Produkt spełnia rygorystyczne normy bezpieczeństwa DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8). Odpowiada standardom szczelności IP65, IP66K, IP67, dzięki czemu nadaje się do pracy w trudnych warunkach przemysłowych i jest odpowiedni do użytkowania zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
- Długość kabla: 9 m (inne długości dostępne na życzenie)
- Materiał płaszcza kabla: PUR (PVC dla przewodu wewnątrz), odporność na UV, benzynę i oleje
- Wysoka odporność na zadrapania oraz niską temperaturę (praca od -25°C do +85°C)
- Prąd roboczy na styk: do 4 A
- Napięcie robocze DC: do 60 V
Zastosowanie i typowe możliwości wykorzystania
Rozdzielacz Y M12/M8 7000-40821-6100900 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne rozdzielanie sygnałów z jednego portu na dwa urządzenia peryferyjne:
- Integracja z czujnikami i siłownikami w automatyce przemysłowej
- Budowa maszyn, linie produkcyjne i pakujące
- Pomiary i testy laboratoryjne
- Szybkie połączenia urządzeń rozproszonej automatyki
- Modernizacje i rozbudowa istniejących instalacji bez konieczności prowadzenia nowych przewodów
Odporność na warunki przemysłowe, łatwy montaż oraz szeroka kompatybilność ze standardowymi komponentami automatyki sprawiają, że rozdzielacz Y M12/M8 jest niezawodnym wyborem dla najbardziej wymagających aplikacji.
Wskazówki montażowe i eksploatacyjne
Zaleca się stosowanie odpowiednich środków ochronnych przed naprężeniami i zagięciami przewodu (np. opaski kablowe). Należy pamiętać o minimalnych promieniach gięcia dla zachowania trwałości i szczelności połączenia – szczególnie istotne jest to podczas instalacji w ruchomych elementach maszyn.
Podsumowanie – rozdzielacz Y M12/M8, kod 7000-40821-6100900
Profesjonalny rozdzielacz typu Y umożliwia pewną, wygodną i szybką integrację urządzeń automatyki, spełniając normy przemysłowe dotyczące bezpieczeństwa, odporności i trwałości. Szeroki zakres zastosowań oraz niezawodność sprawiają, że jest to uniwersalny element każdej nowoczesnej instalacji przemysłowej.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
